Новинки в серии РДК
РАСШИРЕНА ЛИНЕЙКА РЕГУЛЯТОРОВ РДК-50Н
ООО ПКФ «Экс-Форма» является разработчиком и производителем регуляторов давления газа комбинированного типа РДК-50Н. Для более точного соответствия проектным решениям модернизирована конструкция приборов и расширена линейка выпускаемых регуляторов с более узкими диапазонами пропускной способности.
Налажен серийный выпуск регуляторов РДК-50Н, рассчитанных на несколько исполнений по максимальной пропускной способности в зависимости от регулировки зазора между седлом и клапаном: исполнение 2 (РДК-50/20Н2), исполнение 3 (РДК-50/30Н3).
|
ТАБЛИЦА ПРОПУСКНОЙ СПОСОБНОСТИ РЕГУЛЯТОРОВ |
||||||||||||||
|
Pвх, МПа |
0,025 |
0,05 |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1 |
1,1 |
1,2 |
|
Исполнение |
Q ст.м3/ч,* |
|||||||||||||
|
РДК-50/20Н |
67 |
101 |
147 |
220 |
293 |
366 |
439 |
512 |
|
|
|
|
|
|
|
РДК-50/20Н2 |
54 |
81 |
118 |
176 |
234 |
293 |
351 |
410 |
|
|
|
|
|
|
|
РДК-50/20Н3 |
40 |
61 |
88 |
132 |
176 |
220 |
263 |
307 |
|
|
|
|
|
|
|
РДК-50/20Н1 |
67 |
101 |
147 |
220 |
293 |
366 |
439 |
512 |
586 |
659 |
732 |
805 |
878 |
951 |
|
РДК-50/20Н12 |
54 |
81 |
118 |
176 |
234 |
293 |
351 |
410 |
469 |
527 |
586 |
644 |
702 |
761 |
|
РДК-50/20Н13 |
40 |
61 |
88 |
132 |
176 |
220 |
263 |
307 |
352 |
395 |
439 |
483 |
527 |
571 |
|
РДК-50/30Н |
202 |
303 |
441 |
661 |
880 |
1100 |
1319 |
1538 |
|
|
|
|
|
|
|
РДК-50/30Н2 |
162 |
242 |
353 |
529 |
704 |
880 |
1055 |
1230 |
|
|
|
|
|
|
|
РДК-50/30Н3 |
121 |
182 |
265 |
397 |
528 |
660 |
791 |
923 |
|
|
|
|
|
|
|
РДК-50/30Н1 |
202 |
303 |
441 |
661 |
880 |
1100 |
1319 |
1538 |
1758 |
1977 |
2197 |
2416 |
2636 |
2855 |
|
РДК-50/30Н12 |
162 |
242 |
353 |
529 |
704 |
880 |
1055 |
1230 |
1406 |
1582 |
1758 |
1933 |
2109 |
2284 |
|
РДК-50/30Н13 |
121 |
182 |
265 |
397 |
528 |
660 |
791 |
923 |
1055 |
1186 |
1318 |
1450 |
1582 |
1713 |
* при температуре газа = 293,15K, атмосферном давлении = 0,1013 МПа, плотности газа ρ = 0,73 кг/м3
ПРЕИМУЩЕСТВА РЕГУЛЯТОРА РДК-50Н
|
В регуляторе применена система разгрузки клапана, которая позволяет значительно снизить неравномерность регулирования, достичь высокой пропускной способности, что особенно актуально при сезонных понижениях давления газа в сетях газораспределения | ||||
|
|
Рычажная система обеспечивает надежное закрытие клапана и низкий прирост давления газа при нулевом расходе («тупике»). |
||||
|
|
Для регулятора РДК-50Н не важен минимальный расход газа - он стабильно работает при любых, сколь угодно малых расходах газа. |
||||
|
|
Срок службы регуляторов 35 лет, гарантия 3 года, сертификат ГАЗСЕРТ. |
||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РДК-50Н
|
Наименование параметра или размера |
Значения для исполнений |
|||||||||||
|
РДК-50/20НП РДК-50/20НЛ |
РДК-50/20Н2П РДК-50/20Н2Л |
РДК-50/20Н3П РДК-50/20Н3Л |
РДК-50/30НП РДК-50/30НЛ |
РДК-50/30Н2П РДК-50/30Н2Л |
РДК-50/30Н3П РДК-50/30Н3Л |
РДК-50/20Н1П РДК-50/20Н1Л |
РДК-50/20Н12П РДК-50/20Н12Л |
РДК-50/20Н13П РДК-50/20Н13Л |
РДК-50/30Н1П РДК-50/30Н1Л |
РДК-50/30Н12П РДК-50/30Н12Л |
РДК-50/30Н13П РДК-50/30Н13Л |
|
|
Регулируемая среда |
Природный газ по ГОСТ 5542-2014 |
|||||||||||
|
Номинальный диаметр, DN |
50 |
|||||||||||
|
Диапазон входных давлений, МПа |
0,025-0,6 |
0,025-1,2 |
||||||||||
|
Диапазон настройки выходного давления, МПа |
0,002-0,005 |
|||||||||||
|
Коэффициент условной пропускной способности Кv |
4 |
3,2 |
2,4 |
12 |
9,6 |
7,2 |
4 |
3,2 |
2,4 |
12 |
9,6 |
7,2 |
|
Стабильность поддержания выходного давления, % |
±10 |
|||||||||||
|
Давление настройки клапана-отсекателя, МПа, - при повышении выходного давления - при понижении выходного давления |
0,0025-0,0075
0,0007-0,0035 |
|||||||||||
|
Тип соединения с газопроводом |
Фланцевое исп. В по ГОСТ 33259-2015 |
|||||||||||
|
Строительная длина, мм |
230±1,5 |
|||||||||||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
345 290 640 |
|||||||||||
|
Масса, кг, не более |
17 |
|||||||||||
|
Точность срабатывания клапана–отсекателя Регулятора |
10% |
|||||||||||

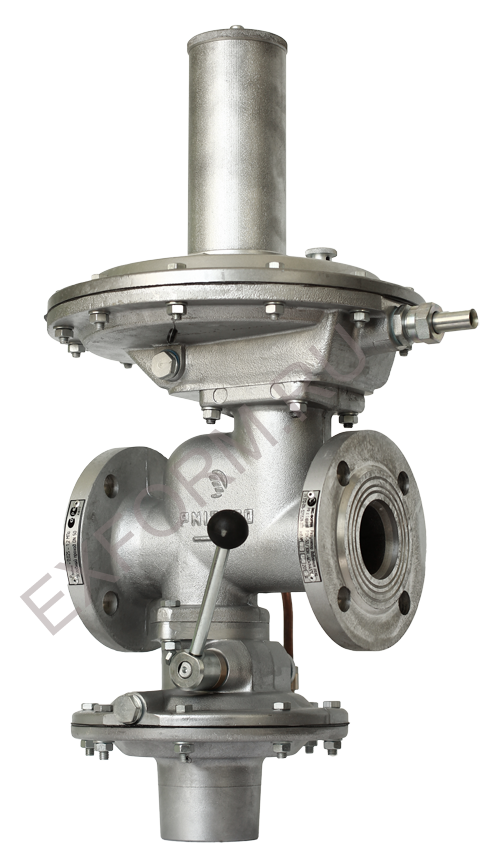

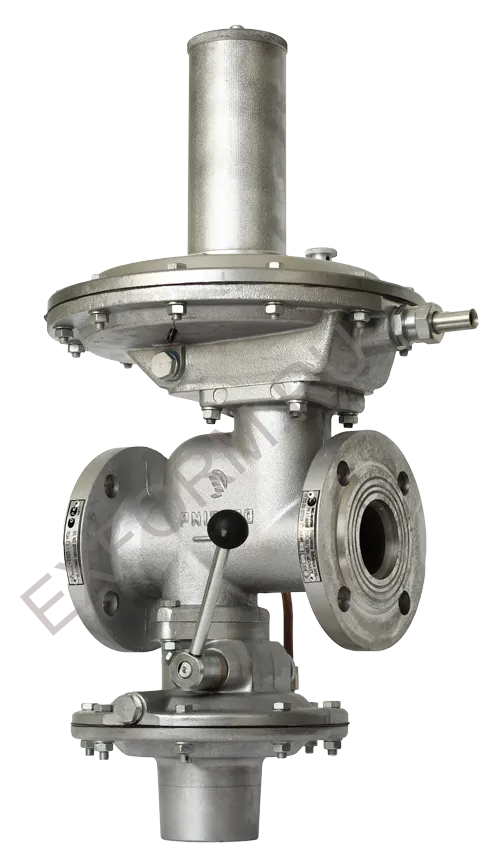

Регулятор давления газа комбинированный РДК-50Н предназначен для редуцирования давления газа и поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа.
Регулятор давления газа РДК-50Н снабжен клапаном-отсекателем, обеспечивающим автоматическое отключение газа при аварийном повышении или понижении давления сверх допустимых значений. Дополнительной установки предохранительных запорных клапанов перед регулятором давления газа РДК-50Н не требуется.
Победитель конкурса "100 лучших товаров России 2012".
Остерегайтесь подделок! Оригинальные регуляторы РДК выпускаются предприятием ЭКС-ФОРМА по ТУ 3712-016-12213528-2011
