Регуляторы давления газа серии РДПВ ЭКФО для магистральных газопроводов с выходным давлением до 10,0 МПа запущены в серийное производство

ООО ПКФ «Экс-Форма» на протяжении более 28 лет является одним из ведущих игроков рынка промышленного газового оборудования. Компания за это время заслужила репутацию надежного поставщика высококачественного оборудования и ответственного партнера.

Многолетний опыт специалистов Компании позволяет осуществлять разработку и изготовление газорегуляторного оборудования любой сложности, в том числе и для применения на объектах магистральных газопроводов. К ним относятся Автоматизированные газораспределительные станции (АГРС ЭКФО).

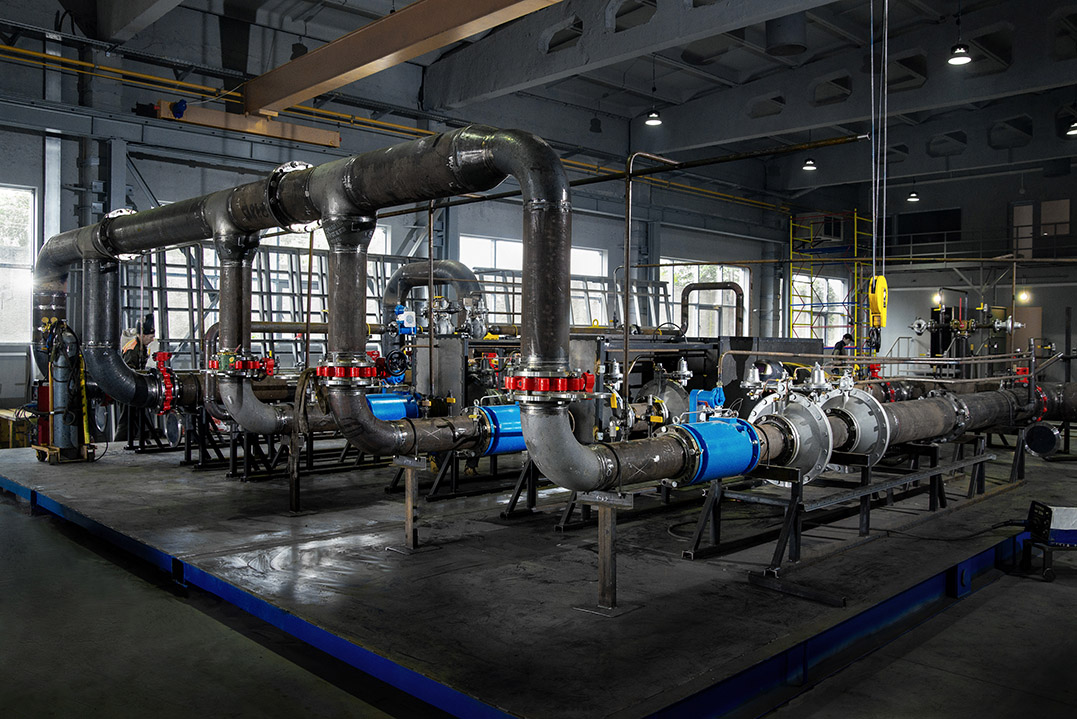

АГРС ЭКФО – предназначены для снижения высокого давления природного газа и представляют собой целый комплекс технологического оборудования.

В АГРС производства ООО ПКФ «Экс-Форма» применяется оборудование, включенное в «Реестр оборудования, технические условия которого соответствуют техническим требованиям ПАО «Газпром». В их числе и уникальная разработка завода – магистральный регулятор давления газа РДПВ ЭКФО.

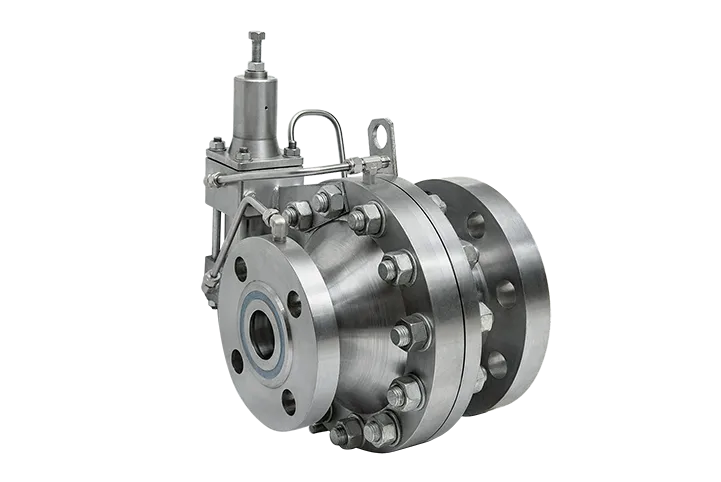

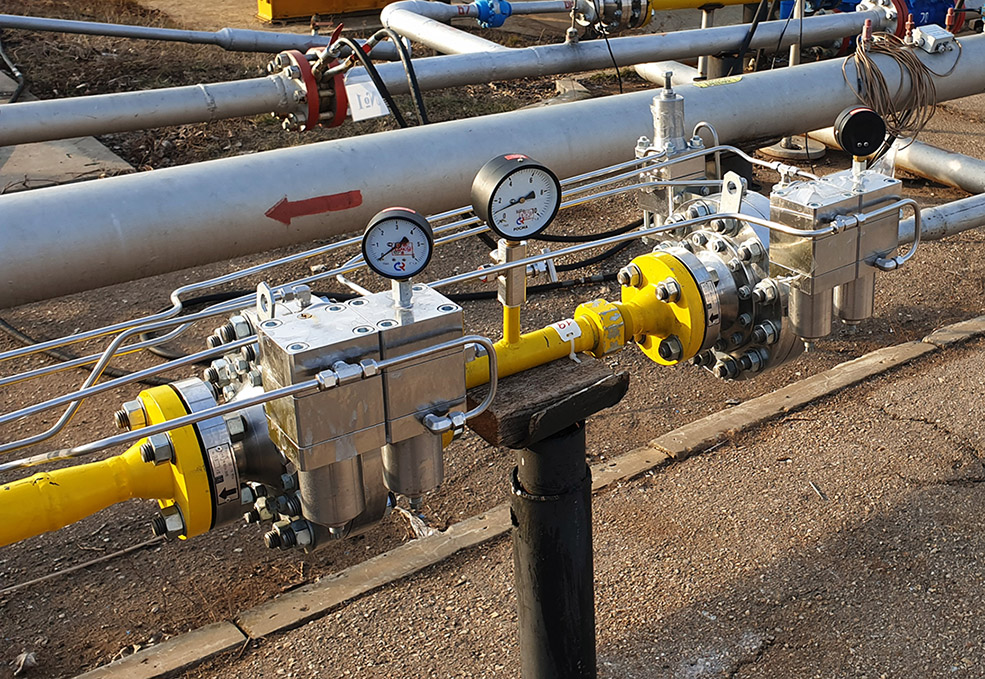

Магистральные регуляторы давления газа прямоточные РДПВ ЭКФО работают без использования постороннего источника энергии и предназначены для редуцирования давления газа и автоматического поддержания выходного давления АГРС на заданном уровне независимо от изменения входного давления и расхода газа. Управление регулятором осуществляется за счет энергии транспортируемого газа. В производстве регуляторов серии РДПВ ЭКФО применяются современные технологии и высококачественные материалы. Корпусные детали выполнены из нержавеющей стали, что обеспечивает повышенные ресурс и стойкость в эксплуатации.

Основное преимущество регуляторов РДПВ ЭКФО – высокая точность поддержания выходного давления. Широкий диапазон рабочих характеристик, а так же применение уникальной системы регулируемых дросселей, позволяющей настроить регулятор на нужный режим работы, дает возможность применять регуляторы практически в любых системах газораспределения, заменяя импортные аналоги.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ РЕГУЛЯТОРА ДАВЛЕНИЯ ГАЗА РДПВ ЭКФО

Технические характеристики

DN25

DN50

1.

 Условная максимальная пропускная способность при максимальном входном давлении, ст.м³/ч

24 012

73 884

2.

 Условная максимальная пропускная способность при минимальном входном давлении ст.м³/ч

4 995

15 369

3.

 Диапазон входных давлений, МПа (кгс/см²)

2-10 (20-100)

4.

 Диапазон выходных давлений, МПа (кгс/см²)٭

0,05-0,3 (0,5-3)

0,3-1,2 (3-12)

1,2-3,0 (12-30)

5.

 Коэффициент условной пропускной способности, Kv

13

40

6.

 Диаметр седла (гильзы), мм

25

45

7.

 Ход гильзы, мм, не менее

7

12

8.

 Зона пропорциональности (класс точности АС), %

±1

9.

 Давление закрытия, % не более

5

10.

 Зона нечувствительности

Не более 1,6% от верхнего предела настройки

11.

 Класс герметичности по ГОСТ 9544

IV

12.

 Соединение с газопроводом

Фланцевое, по ГОСТ 33259 исп.J

13.

 Габаритные размеры (горизонтальное исполнение)

 - строительная длина, мм

210

270

 - длина, мм

210

270

 - ширина, мм

405

390

 - высота, мм

430

435

14.

 Масса, кг, не болеее

55

68

*диапазон выходных давлений обеспечивается заменой пилота и комплектом сменных пружин

В начале 2020 года запущена в производство серия регуляторов РДПВ ЭКФО с обновленным блоком управления. Блок управления исполнительным механизмом включает в себя стабилизатор с обратной связью и пилот. Основная особенность нового блока управления заключается в возможности изменять выходное давление стабилизатора. Это обеспечивает более тонкую настройку регулятора на необходимый режим работы. Там где требуются большие расходы и быстрое реагирование регулятора - выходное давление стабилизатора увеличивается, где необходимы минимальные расходы и плавный режим работы без колебаний - давление уменьшается. В пилот блока управления встроен "мини ускоритель", который обеспечивает регулятору, при резком повышении выходного давления, быстрое закрытие, сбросив управляющее давление в импульсный канал.

Приводом исполнительного механизма является армированное мембранное полотно. Мембранный привод является более чувствительным, в сравнении с поршневым, т.к. точность поддержания выходного давления у таких регуляторов выше.

При использовании регулятора РДПВ ЭКФО в качестве регулятора-монитора он дополнительно оснащается ускорителем, который увеличивает быстродействие регулятора и обеспечивает дополнительный уровень защиты от повышения выходного давления в случае выхода из строя пилота, например, в результате обмерзания.

В 2020 году в опытную эксплуатацию планируется запуск регулятора с ограничением расхода газа на базе пилота-ограничителя. Данная система необходима не только для возможности ограничения расхода газа потребителю, но и для выравнивания нагрузки на регуляторы, которые работают параллельно в один выходной коллектор.

       В разработке завода находится совместная схема работы регулятора РДПВ ЭКФО с турбодетандерными агрегатами. Установка регулятора до турбодетандера, но с забором импульса после него позволяет полностью использовать энергию транспортируемого газа турбодетандером для максимальной выработки электрической энергии и "холода". Регулятор, в этом случае, работает как монитор и полностью открыт. Снижение выходного давления происходит за счет сопротивления самого турбодетандера, но как только прекращается расход газа и давление на выходе начинает возрастать, регулятор вступает в работу, ограничивая повышение выходного давления.

Регуляторы серии РДПВ ЭКФО имеют увеличенный межсервисный интервал – 7 лет, срок службы – 40 лет, гарантийный срок эксплуатации - 24 месяца.
