Пункт газорегуляторный блочный ГРПБ-РДП-200ВГ-2/1-А-55000-Т-1

  • Тип газовой сети: тупиковая
  • Диапазон температур окружающего воздуха: +40°С ÷ -25°С
  • Давление газа на входе: 0,4/0,6 (min/max) МПа
  • Максимальный расход газа: 50 162 нм3\ч при 0,6 МПа на входе, задействованы две основные линии редуцирования.
  • Технологическая схема: с двумя основными и одной резервной линиями редуцирования на базе РДП-200В1 и РДП-200В2.
  • С узлом малого учета расхода газа на собственные нужды.
  • Отопление помещения от газовых котлов.
  • Автоматизированная система управления технологическим процессом распределения газа.

Все ГРПБ изготовлены согласно требованиям ст. 35 «Технического регламента о безопасности сетей газораспределения и газопотребления», п. 6.2.3 СП 62.13330.2011, п. 6.7.7 СП 4.13130.2013.

Предусмотрена следующая компоновка помещений ГРПБ:

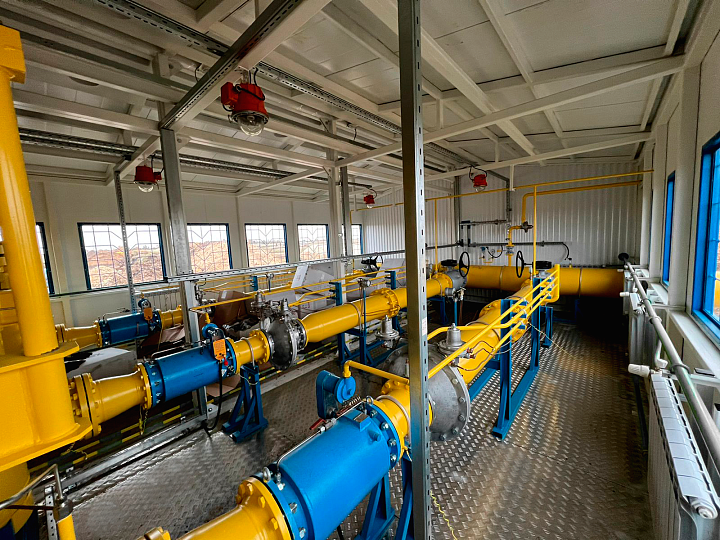

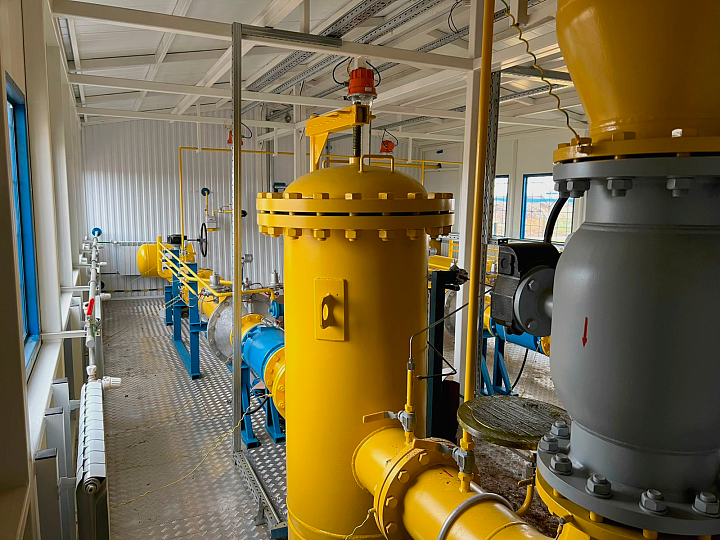

  • газорегуляторный зал;
  • помещение телеметрии;
  • отопительное помещение.

Каркас блок-бокса ГРПБ выполнен из сендвич-панелей и обработан огнезащитным покрытием в целях обеспечения предела огнестойкости не менее R90. Реальные пределы огнестойкости конструкции обеспечивают требования согласно табл. 21 ФЗ-123.

Все помещения ГРПБ имеют естественное и искусственное освещение. Электроосвещение внутреннее во взрывозащищенном исполнении. Электрические распределительные устройства и другое электрооборудование расположены вне помещений ГРП в специальном шкафчике. Металлические части электроустановок, не находящиеся под напряжением, заземлены.

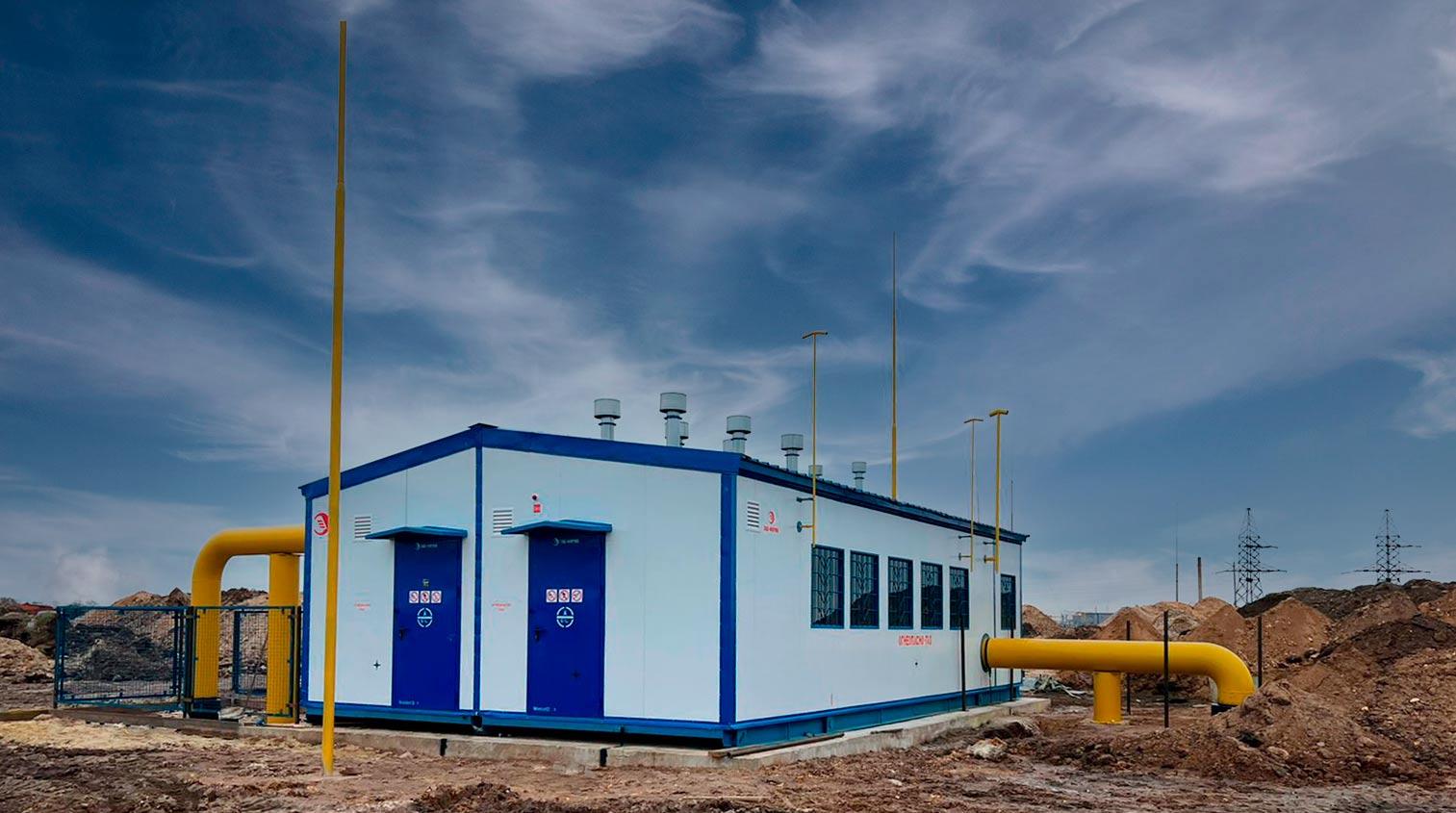

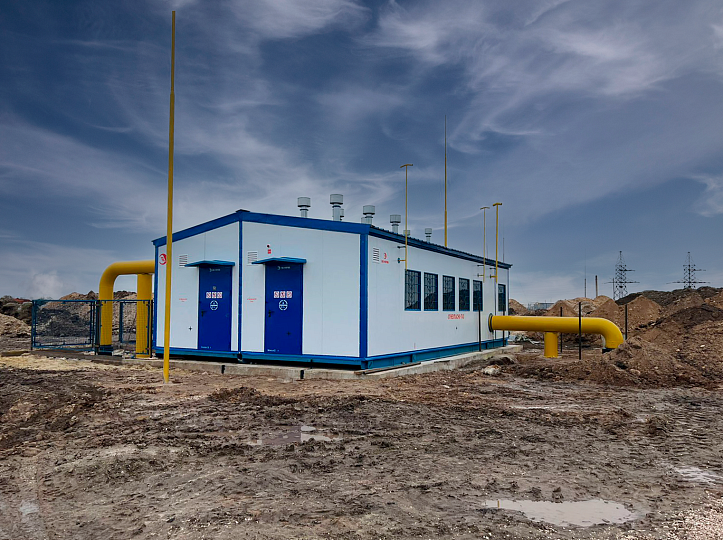

ГРПБ ПКФ «Экс-Форма» установлена на газопроводе от ГРС г. Фролово до х. Терновка Фроловского района Волгоградской области с установкой. Газопровод от х. Перфиловский до отвода на х. Манский Фроловского района Волгоградской области.

Задача в соответствии с техническим заданием состоит в снижении давления газа с высокого 2 категории (0,6 МПа) до среднего давления (0,3 МПа), автоматического поддержания выходного давления на заданном уровне, независимо от изменения расхода и входного давления, автоматического прекращения подачи газа при аварийных повышении или понижении входного давления сверх заданных пределов предусмотрена установка головного пункта редуцирования газа (блочного типа) - ГРПБ-РДП-200ВГ-2/1-А-55000-Т-1 (газорегуляторный пункт блочный) с системой телеметрии Сервис Софт.

ГРПБ-РДП-200ВГ-2/1-А-55000-Т-1 состоит из двух блоков, соединённых в единый комплекс. Отличительной чертой которого является использование запатентованного оборудования собственного производства – ограничителя расхода газа ОР-50, впервые применённого и введённого в эксплуатацию именно в этой ПГБ.

Несмотря на ограниченный срок производства и поставки оборудования, всего 120 дней, ПКФ «Экс-Форма» вовремя и в полном объёме выполнила свои обязательства, пополнив копилку успешных проектов компании.
