Пункт ПГБ-200В-3-50В-ЭК-2-Т
2018 год
Московская область
Сеть газоснабжения газовой водогрейной котельной мощностью 230 МВт.

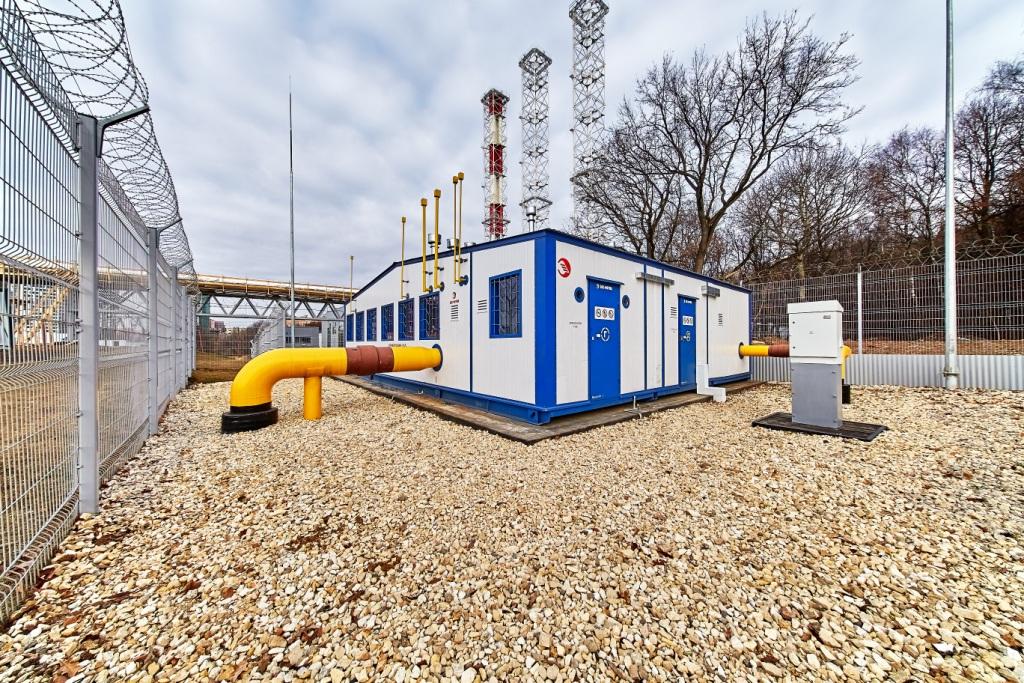

Пункт газорегуляторный блочный ПГБ-200В-3-50В-ЭК-2-Т
Все помещения ГРПБ имеют естественное и искусственное освещение. Электроосвещение внутреннее во взрывозащищенном исполнении. Электрические распределительные устройства и другое электрооборудование расположены вне помещений ГРП в специальном шкафчике. Металлические части электроустановок, не находящиеся под напряжением, заземлены.
Здание ГРПБ изготовлено согласно требований ст. 35 Технического регламента о безопасности сетей газораспределения и газопотребления, п. 6.2.3 СП 62.13330.2011, п. 6.7.7 СП 4.13130.2013.
В ГРПБ предусмотрены следующие помещения:
Здание выполнено из сэндвич-панелей толщиной 180мм.
В соответствии с требованиями п. 6.2.6 СП 62.13330.2011 двери ГРПБ противопожарные 2-го типа, искронедающие, открываемые изнутри наружу без ключа, с фиксацией в открытом положении.
В соответствии со ст. 36 Технического регламента о безопасности сетей газораспределения и газопотребления, п. 6.2 СП 4.13130.2013 в газорегуляторном зале ГРПБ предусмотрены легкосбрасываемые конструкции - оконные проемы (площадь легкосбрасываемых конструкций не менее 0,05 м2 на 1 м3 объема помещения категории «А»).
В соответствии с п. 7.8 СП 89.13330.2012 в помещении отопительного оборудования предусмотрен оконный проем в качестве легкосбрасываемой ограждающей конструкции (площадь остекления должна обеспечивать условие 0,03 м2 легкосбрасываемых ограждающих конструкций на 1 м объема помещения).
- Тип газовой сети: тупиковая
- Диапазон температур рабочей среды: +15°С ÷ - 0°С
- Диапазон температур окружающего воздуха: +40°С ÷ -25°С
- Фактическое давление в газопроводе, МПа: зимой – 0,9 МПа, летом – 1,2 МПа
- Минимальный расход газа: 262,4 нм3\ч
- Максимальный расход газа: 53 191,8 нм3\ч

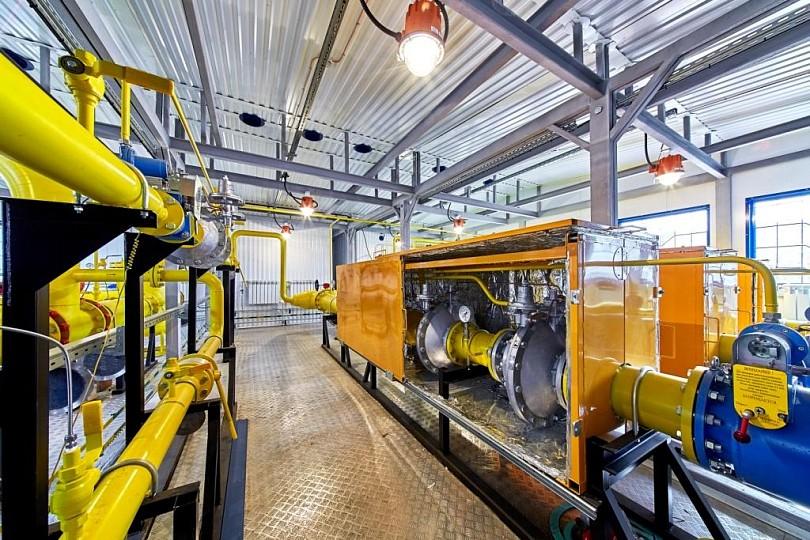

- Технологическая схема: с двумя основными и одной резервной линиями редуцирования на базе РДП-200БРВГ, с одной линией редуцирования на базе РДП-50БРВ
- С двумя узлами большого учета расхода газа и с одним узлом малого учета расхода газа
- С ОПС и контролем загазованности
- С отоплением от газовых котлов
- С телеметрией, подключение к оборудованию АКСИТЕХ
Здание ГРПБ изготовлено согласно требований ст. 35 Технического регламента о безопасности сетей газораспределения и газопотребления, п. 6.2.3 СП 62.13330.2011, п. 6.7.7 СП 4.13130.2013.
В ГРПБ предусмотрены следующие помещения:

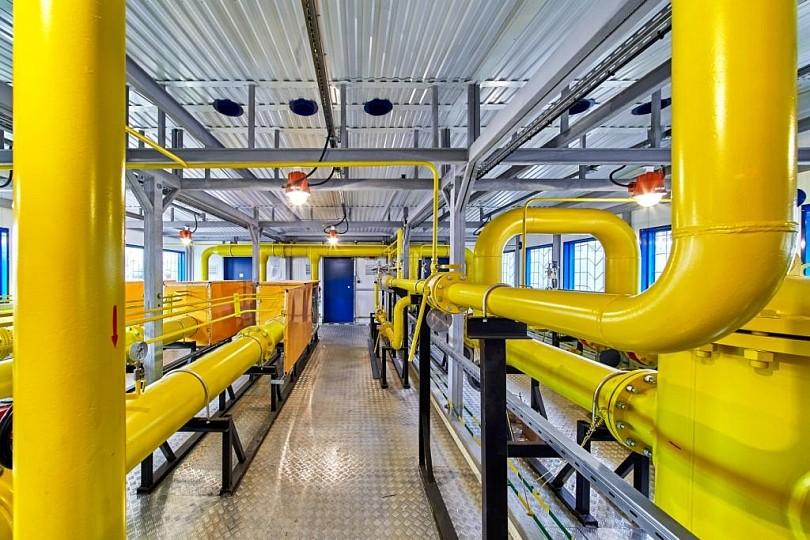

- газорегуляторный зал;
- помещение телеметрии;
- отопительное помещение.
Здание выполнено из сэндвич-панелей толщиной 180мм.
В соответствии с требованиями п. 6.2.6 СП 62.13330.2011 двери ГРПБ противопожарные 2-го типа, искронедающие, открываемые изнутри наружу без ключа, с фиксацией в открытом положении.
В соответствии со ст. 36 Технического регламента о безопасности сетей газораспределения и газопотребления, п. 6.2 СП 4.13130.2013 в газорегуляторном зале ГРПБ предусмотрены легкосбрасываемые конструкции - оконные проемы (площадь легкосбрасываемых конструкций не менее 0,05 м2 на 1 м3 объема помещения категории «А»).
В соответствии с п. 7.8 СП 89.13330.2012 в помещении отопительного оборудования предусмотрен оконный проем в качестве легкосбрасываемой ограждающей конструкции (площадь остекления должна обеспечивать условие 0,03 м2 легкосбрасываемых ограждающих конструкций на 1 м объема помещения).
/
