Фильтры-сепараторы могут поставляться как отдельное изделие, так и в блок-боксе. В боксе устанавливаются рабочий и резервный ФСГ ЭКФО, что дает возможность не прекращать подачу очищенного газа потребителю во время отключения одного из них для регламентных работ.

По желанию заказчика ФСГ ЭКФО могут поставляться комплектно с датчиком перепада для определения загрязнения на фильтрующих элементах и емкостью для автоматического сброса отстоя. Для крышек ФСГ ЭКФО массой более 20 кг предусмотрены поворотные приспособления для облегчения их съема и установки. На патрубках входа и выхода имеется стрелки, показывающие направление движения потока газа.

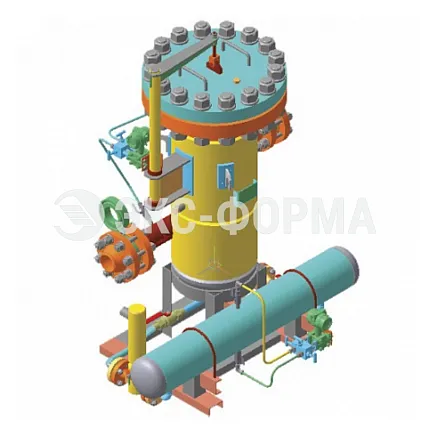

Фильтр-сепаратор газовый ФСГ ЭКФО состоит из следующих основных элементов:

• отсека сбора конденсата с шаровым краном на выходе;
• отсека входного патрубка с фланцами и поворотной заглушкой;
• отсека выходного патрубка с фланцами и поворотной заглушкой;
• заглушки, через которую устанавливаются каплеуловитель и фильтрующие элементы;
• штуцеров для подсоединения приборов измерения перепада давления на фильтрующих элементах.

Внутри корпуса установлены каплеуловитель и фильтрующие элементы. При прохождении газа через ФСГ ЭКФО часть примесей вместе с конденсатом накапливается в нижней части отсека сбора конденсата, а мельчайшие механические примеси газа осаждается на фильтрующих элементах. Степень загрязнения ФСГ ЭКФО определяется по перепаду давления на фильтрующем элементе, измеряемому прибором, подсоединенным к штуцерам. При загрязнении сетки фильтрующего элемента необходимо снять заглушку, вынуть фильтрующие элементы с каплеуловителем и промыть их в теплой воде. Конденсат и грязь из отсека сбора конденсата удаляются через патрубок с шаровым краном в нижней части методом пропарки или промывки.
