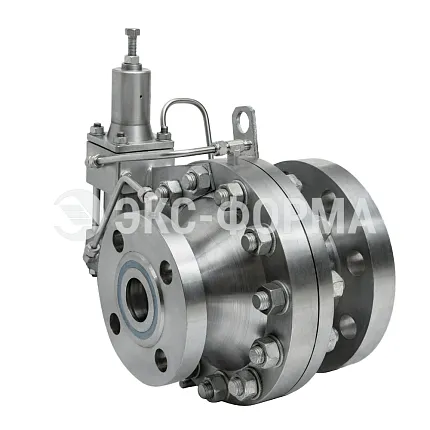

Регулятор давления газа РДПВ ЭКФО®
Магистральные регуляторы давления газа РДПВ ЭКФО предназначены для использования в газораспределительных станциях АГРС и на объектах магистральных газопроводов с давлением от 2 до 10 Мпа.
- Срок службы - 40 лет
- Гарантия - 2 года
- Межсервисный интервал - 7 лет
- В реестре ПАО "Газпром"
- ТУ 4218-027-12213528-2016
- ИНТЕРГАЗСЕРТ
Магистральные регуляторы давления газа прямоточные РДПВ ЭКФО работают без использования постороннего источника энергии и предназначены для редуцирования давления газа и автоматического поддержания выходного давления АГРС на заданном уровне, независимо от изменения входного давления и расхода газа.
Управление регулятором осуществляется за счет энергии транспортируемого газа.
Регуляторы предназначены для использования в газораспределительных станциях АГРС и на объектах магистральных газопроводов.
DN50/100 - с номинальными диаметрами входного патрубка DN50, выходного патрубка DN 100;
PN100 - с номинальным входным давлением 10,0 МПа;
Л – исполнение справа-налево (левое);
Г – горизонтальное исполнение.
DN100/150 - с номинальными диаметрами входного патрубка DN100, выходного патрубка DN 150;
PN100 - с номинальным входным давлением 10,0 МПа;
П – исполнение слева-направо (правое);
В – вертикальное исполнение.
Магистральные регуляторы серии РДПВ ЭКФО спроектированы с дифференциальным входом и выходом. Такое решение снижает шумовые характеристики за счет понижения скорости газа в зоне редуцирования и соответственно уменьшает износ деталей находящихся в зоне скоростного потока.
В регуляторах РДПВ ЭКФО применена уникальная система регулируемых дросселей, позволяющая настроить регулятор на нужный режим работы, в том числе и на минимальные расходы, близкие к нулю, и, соответственно, обойтись в АГРС без линии редуцирования на малые расходы.
Управление регулятором осуществляется за счет энергии транспортируемого газа.
Регуляторы предназначены для использования в газораспределительных станциях АГРС и на объектах магистральных газопроводов.
МАГИСТРАЛЬНЫЕ РЕГУЛЯТОРЫ СЕРИИ РДПВ ЭКФО ИМЕЮТ РЯД ПРЕИМУЩЕСТВ ПО СРАВНЕНИЮ С АНАЛОГАМИ:
- Узел редуцирования седло-клапан в регуляторе РДПВ ЭКФО демонстрирует высокую надежность и долговечность благодаря полиуретановому уплотнению основного клапана. Этот материал не только устойчив к износу, но и сохраняет герметичность в условиях постоянных перепадов давления.
- Устройства легче и компактнее по сравнению с зарубежными аналогами. Это облегчает установку, упрощает техническое обслуживание и снижает затраты на транспортировку и монтаж.
- Интеграция задатчика выходного давления, стабилизатора и фильтра в единый корпус сократила количество резьбовых соединений. Результат — уменьшение числа потенциальных точек утечки и повышение общей герметичности устройства.
- Испытания, проведённые лабораторией «Саратовдиагностика», подтвердили: регулятор сохраняет стабильность управления даже при минимальных расходах газа, близких к нулю. Это стало возможным за счёт внедрения системы тонкой настройки, основанной на регулируемых дросселях. Такой контроль критичен, например, для пилотных участков трубопроводов или в режимах пуска.
- В конструкции применена поршневая система стабилизации вместо классической мембранной, что исключает риск выхода из строя из-за разгерметизации мембраны. Это решение обеспечивает дополнительную защиту в аварийных режимах и продлевает срок службы оборудования.
- Все ответственные элементы — корпус пилота, исполнительные механизмы — выполнены из нержавеющей стали, что делает регулятор устойчивым к воздействию агрессивных газовых сред и гарантирует отсутствие коррозии даже при длительной эксплуатации.
- Дифференциальная конструкция входа и выхода позволила снизить скорость газа в зоне редуцирования, благодаря чему существенно уменьшены шумы и динамическая нагрузка на элементы. В результате — более «тихая» работа, меньше износ и не в ущерб пропускной способности: при одинаковом условном диаметре она выше, чем у классических решений.
- Регуляторы, оснащенные пилотами-ускорителями, моментально реагируют на колебания выходного давления. Это особенно важно на объектах, где стабильность параметров газа критична для безопасности и технологического процесса.
Пример условного обозначения магистрального регулятора РДПВ при заказе:
- РДПВ ЭКФО DN50/100-PN100-Л - Г ТУ 4218-027-12213528-2016, где:
DN50/100 - с номинальными диаметрами входного патрубка DN50, выходного патрубка DN 100;
PN100 - с номинальным входным давлением 10,0 МПа;
Л – исполнение справа-налево (левое);
Г – горизонтальное исполнение.
- РДПВ ЭКФО DN100/150-PN100-П - В ТУ 4218-027-12213528-2016, где:
DN100/150 - с номинальными диаметрами входного патрубка DN100, выходного патрубка DN 150;
PN100 - с номинальным входным давлением 10,0 МПа;
П – исполнение слева-направо (правое);
В – вертикальное исполнение.

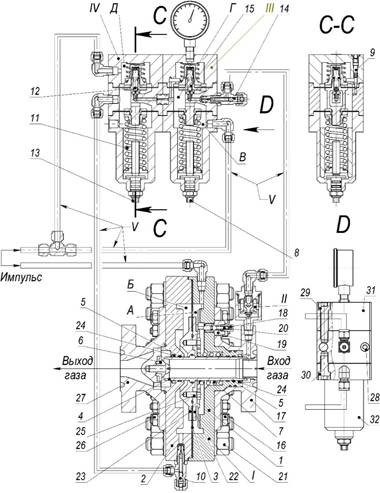

УСТРОЙСТВО МАГИСТРАЛЬНОГО РЕГУЛЯТОРА РДПВ ЭКФО
Корпусные детали пилотов и исполнительных механизмов выполнены из нержавеющей стали, что делает регуляторы невосприимчивым к агрессивным средам, исключает коррозию и повышает эстетичность внешнего вида.Магистральные регуляторы серии РДПВ ЭКФО спроектированы с дифференциальным входом и выходом. Такое решение снижает шумовые характеристики за счет понижения скорости газа в зоне редуцирования и соответственно уменьшает износ деталей находящихся в зоне скоростного потока.
В регуляторах РДПВ ЭКФО применена уникальная система регулируемых дросселей, позволяющая настроить регулятор на нужный режим работы, в том числе и на минимальные расходы, близкие к нулю, и, соответственно, обойтись в АГРС без линии редуцирования на малые расходы.
