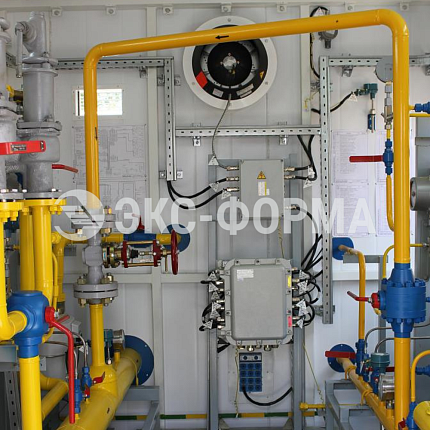

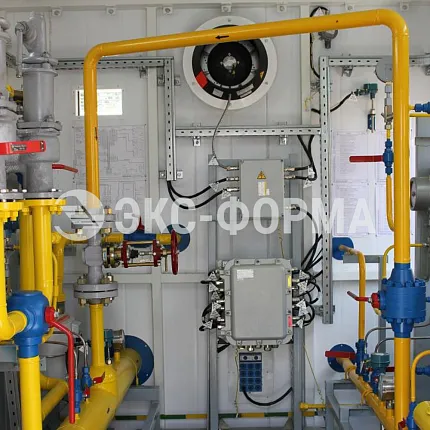

Узел переключения

Узел переключения состоит из входного и выходного коллекторов, которые оснащены:

• входным и выходным кранами с дистанционно-управляемыми приводами, предназначенными для перекрытия газа по входу и выходу АГРС;
• свечным краном с дистанционно-управляемым приводом, предназначенным для сброса давления из контура ГРС.


На выходном коллекторе устанавливаются два предохранительных клапана с трехходовым краном, предназначенные для защиты потребителя от недопустимого превышения давления газа по выходу с настройкой на 1,12 Рвых. Схема установки предохранительных клапанов позволяет их опробование и регулировку без снятия.

Отбор импульсного газа для управления кранами осуществляется из входного коллектора. Для очистки и осушки импульсного газа установлены фильтры-осушители.

В составе узла переключения предусмотрена обводная линия, соединяющая входной и выходной коллектор, предназначенная для кратковременного снабжения газом потребителей минуя АГРС.

Обводная линия состоит из ручного крана и задвижки в качестве дросселирующего устройства для ручного регулирования.
Из узла переключения газ поступает в узел очистки газа, предназначенный для очистки газа от капельной влаги механических примесей.
