Узел редуцирования газа УРГ

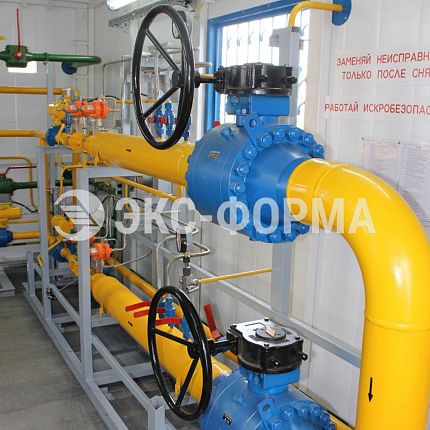

Узел редуцирования состоит из двух линий рабочей и резервной. Рабочая и резервная редуцирующие линии равноценны как по составу их оборудования так и до пропускной способности, которая для каждой редуцирующей линии равна 100% от максимальной производительности ГРС.

Газ подаётся в магистрали под высоким или сверхвысоким давлением — от 6 до 75 атмосфер, иногда выше. Это необходимо для экономичного транспорта на большие расстояния. Однако конечный потребитель — будь то котельная, водонагревательный узел или промышленный участок с горелочными установками — не может работать с такими параметрами. Большинство промышленных и бытовых систем требует давление от 0,002 до 0,6 МПа (от 20 мбар до 6 бар в пересчёте).

Если редуцирование отсутствует

Подача газа без редуцирования приведёт к следующим последствиям:

1. Разрушение оборудования: горелки, форсунки, теплообменники не рассчитаны на высокие давления;
2. Риски утечки: избыточное давление разрушает уплотнители и фланцевые соединения;
3. Автоматическое аварийное отключение: системы защиты мгновенно сработают при превышении давления, приводя к остановке процессов;
4. Пожарно-взрывная опасность: особенно на старом или несогласованном оборудовании.

УРГ = регулирование, безопасность, надёжность

Некорректно рассматривать УРГ как «редуктор давления и труба». Это не просто часть трубопровода, а ключевое звено:

1. поддерживает давление во всём downstream-сегменте;
2. сглаживает возможные перепады, устраняет пульсации;
3. реагирует на рост/падение потребления в системе;
4. защищает оборудование и персонал;
5. передаёт ключевые параметры системе телеметрии или диспетчеризации.

Место УРГ в архитектуре газовой сети

Архитектурно УРГ внедряется в следующих зонах:

1. Магистральные газопроводы (высокое/сверхвысокое давление) — тут УРГ необходим для первичного редуцирования давления до уровня, пригодного для последующего распределения;
2. Межпоселковые и районные сети — применение более «мягкого» уровня редуцирования с возможностью ступенчатого снижения;
3. Распределительные сети-финал — редуцирование до 5–300 мбар для подачи на бытовые приборы, ЖКХ-объекты, школы, больницы, МКД.

Интеграция в АСУ систем

Современные УРГ всё чаще являются частью автоматизированных систем управления:

1. датчики давления, температуры, расхода позволяют формировать цифровую картину состояния сети;
2. возможность дистанционного изменения уставок давления без выезда на объект;
3. телеметрия облегчает аварийное реагирование, исключает потерю информации — особенно важна в сложных климатических или распределённых объектах;
4. архивирование параметров (для анализа, отчётности, нормоконтроля).

Реальный пример: В 2023 году предприятие теплоснабжения в Иркутской области заменила 4 классических ГРП на блоки с интеллектуальной регулировкой давления. Это позволило сократить расходы топлива на 7% за счёт оптимизации уставок в течение суток (ночной режим — минимум давления, утренний час пик — подъём).

Вывод: УРГ — это не «промежуточный» элемент. Это центральное звено управления всей системой подачи газа. Без него система работает небезопасно, неэффективно и подвержена критическим отказам.

Принцип работы узла редуцирования газа: пошагово и понятно

Узел редуцирования газа (УРГ) — это не просто устройство для понижения давления, а система, обеспечивающая заданные параметры газового потока при работе в различных условиях. Чтобы понять его логику и инженерную суть, рассмотрим поэтапно, что происходит с газом до, внутри и после прохождения узла, какие элементы «играют» на этом этапе, и какие режимы работы критичны для стабильной эксплуатации.

Газовый поток до узла: входные условия

Газ, поступающий к УРГ, может иметь различные характеристики — давление (от 0,3 до 7,5 МПа), температуру (−40 до +40 °C), возможные загрязнения (вода, механические примеси, конденсат). Эти параметры формируют требования к первичным элементам:

1. входной фильтр защищает остальное оборудование от загрязнений, снижает риск отказов;
2. запорный клапан (вводной) позволяет отключить поток в аварийной или сервисной ситуации;
3. фильтр-сепаратор (там, где требуется) отделяет жидкие фракции от газа.

Фактическая последовательность:

1. Газ с высоким или высоким давлением поступает по вводу.
2. Попадает в фильтр — здесь удаляются частицы пыли, ржавчины, кокс, капли влаги.
3. Через регулирующий редуктор — начинается процесс редуцирования давления.
4. Предохранительно-сбросной клапан отслеживает давление и срабатывает при превышении уставки.
5. Газ с требуемым давлением поступает к конечным потребителям или в дальнейшие участки распределения.

В идеальной схеме — вся система действует без вмешательства оператора, под контролем автоматики, с минимальным балансировочным отклонением давления от заданного значения.

Скорость реакции: критичный параметр

Большинство аварий происходит, если узел редуцирования не успевает среагировать на резкое изменение давления. Поэтому все промышленные УРГ настраиваются по параметру «время закрытия/открытия клапана». Например:

1. мембранный клапан с чувствительным поршнем закрывается за 2–3 сек;
2. поршневой с электрическим управлением — может занимать до 10 сек (что недопустимо для высокочувствительных СПГ-объектов);
3. усреднённое нормативное значение — не более 5 сек при скачке давления >5% от уставки.

Как выбрать узел редуцирования под реальные условия эксплуатации

Правильный выбор узла редуцирования газа (УРГ) — это баланс между техническими параметрами, нормативными требованиями, условиями эксплуатации и экономической целесообразностью. Игнорирование даже одного важного фактора может привести к системным отказам, перерасходу газа, штрафным мерам надзорных органов или авариям. Ниже представлен пошаговый подход, который формирует устойчивую стратегию подбора УРГ под реальные условия объекта.

Ключевые параметры для подбора

1. Объём потребления газа

1. Для жилых объектов: обычно 50–500 м³/сут;
2. Для котельных: от 0,5 до 10 тыс. м³/сут;
3. Для промышленных предприятий: 10–100 тыс. м³/сут и выше.

Ошибка в определении максимального расхода нередко приводит к заниженному диаметру труб и, как следствие, к недостаточной пропускной способности. Особенно критично в период пиковых нагрузок (февраль, декабрь, запуск котлов).

2. Давление на входе и требуемое давление на выходе

3. Диаметр газопровода

Этот параметр напрямую связан с расходом. Он важен для выбора пропускной способности фильтров, редукторов и правильной настройки ПСК. Например, труба DN100 на 500 м длины при падении давления >0.02 МПа может «задушить» потребителя, даже при качественном узле.

4. Требуемая точность регулирования давления

1. Для газовых котлов VI категории — точность регулирования до ±5%;
2. Для микроустановок с импульсными горелками — требуется ≤±2%;
3. Чем ниже расход — тем выше требование к точной настройке.

Нормативные требования

Подбор УРГ должен соответствовать не только техническим запросам, но и действующим нормативным актам. Основные из них:

1. ГОСТ 33998-2016 — Газопроводы. Общие требования к безопасности;
2. ОСТ 153-34.0-999-2001 — Организация технического обслуживания оборудования газораспределительных пунктов;
3. ПП РФ №87 — Порядок проектирования, типизации и эксплуатации ГРП и ГРПШ;
4. ПБ 12.3.030-2000 — Правила безопасности систем газоснабжения, Приложение №1 (для инспекционного контроля);
5. СП 62.13330.2011 — Свод правил по проектированию газоснабжения (актуализированная редакция СНиП 42-01-2002).

При дополнительном согласовании возможна компоновка с линией малых расходов и установка ограничителя расхода газа. Переход на резервную линию осуществляется в автоматическом режиме при отклонении на ±10% от установленного выходного рабочего давления. На линиях редуцирования предусмотрен сброс газа на свечу и штуцеры для подвода азота.
