Узел отбора газа на собственные нужды
Отбор газа на собственные нужды (подогрев газа, отопление блок-боксов) осуществляется от выходного газопровода после обводной линии и узла одоризации.

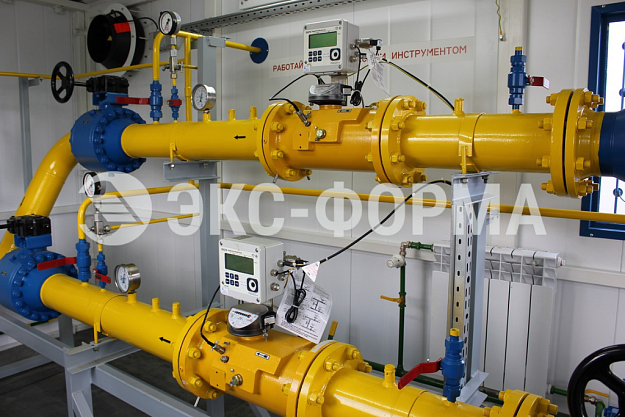

Газ, используемый на собственные и технологические нужды, подлежит приборному учету с автоматической коррекцией по температуре и давлению. Узел отбора газа на собственные нужды включает в себя линию редуцирования, состоящую из двух регуляторов (рабочего и резервного), и узла учета потребляемого газа. Предохранительные запорные клапаны, встроенные в регуляторы, герметично перекрывают подачу газа на собственные нужды в случаях повышения или понижения выходного давления выше установленного значения.
