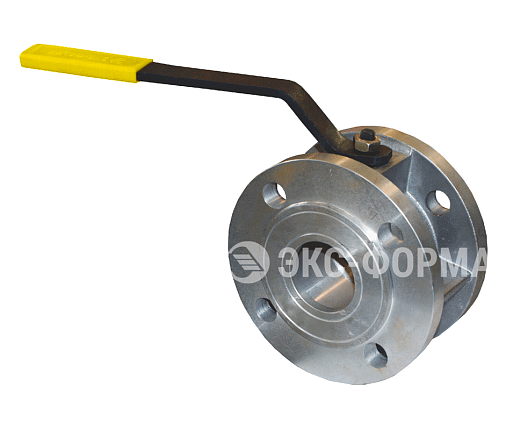

ГШК-50АФ — шаровой газовый кран из алюминиевого сплава с фланцевым присоединением DN50. Индекс «АФ» означает: А — алюминиевый корпус, Ф — фланцевое присоединение. Разработан для сетей газораспределения низкого и среднего давления. Обеспечивает герметичность класса «А» и рассчитан на давление до 1,6 МПа.
Выпускается в двух исполнениях: для природного газа (уплотнение полиуретан СКУ ПФЛ 100) и для сжиженных углеводородов (уплотнение фторопласт Ф-4). Производится в России полностью из отечественного сырья.
Опыт клиентов: ГШК-50АФ поставляется на 200+ объектов ежегодно, включая газораспределительные станции и котельные. Заказчики выбирают его для уличных узлов вместо стальных кранов из-за снижения веса конструкции почти в 4 раза.
Ключевые преимущества ГШК-50АФ
- Вес в 3-4 раза легче стали. При массе 2,65 кг кран не создаёт избыточной нагрузки на трубопровод и крепёж — монтаж проще и быстрее.
- Коррозионная стойкость без покраски. Алюминий не ржавеет даже в условиях повышенной влажности — идеален для уличных установок и подземных коллекторов.
- Герметичность класса «А». Полное отсутствие утечек при испытаниях под давлением 1,6×PN. Подтверждено лабораторными испытаниями.
- Ресурс 10 000 циклов. Кран остаётся работоспособным даже после нескольких месяцев в одном положении — залипание шара исключено.
- Два исполнения под рабочую среду. Полиуретан для природного газа, фторопласт для сжиженных углеводородов — без ошибок в подборе.
- В любом направлении. Направление подачи среды не имеет значения — кран герметичен с обеих сторон.
8 (800) 550-52-31 или market@exform.ru
Газовый кран ГШК-50АФ — назначение
Кран шаровой ГШК-50АФ предназначен для быстрого и герметичного перекрытия потока природного газа и сжиженных углеводородов в трубопроводах диаметром DN50. Запорный элемент — шар с высокоточной обработкой поверхности — обеспечивает полное перекрытие за четверть оборота рукоятки.
Где применяется ГШК-50АФ
- Газораспределительные пункты (ГРП, ГРПШ, ГРУ) — в составе узлов обвязки регуляторов давления и фильтров.
- Шкафы учёта газа (ШУУРГ) — для отсечения подачи на счётчиковый узел.
- Промышленные котельные — на вводе газопровода среднего давления.
- Межпоселковые газопроводы — на линейных отводах диаметром 50 мм.
- Модульные установки — в составе блочных регуляторных пунктов заводского изготовления.
Технические характеристики ГШК-50АФ
Кран соответствует требованиям ГОСТ 55455-2013 и рассчитан на рабочее давление до 1,6 МПа (PN16). Класс герметичности затвора — «А» по ГОСТ 9544-2015.
| Параметр | Исполнение для газа | Исполнение для СУГ |
|---|---|---|
| Диаметр условного прохода, DN | 50 | |
| Тип присоединения | фланцевое (ГОСТ 12821) | |
| Материал корпуса | алюминиевый сплав | |
| Рабочее давление (PN), МПа | до 1,6 | |
| Класс герметичности | «А» по ГОСТ 9544-2015 | |
| Рабочая среда | природный газ | сжиженные углеводороды |
| Уплотнение затвора | полиуретан СКУ ПФЛ 100 | фторопласт Ф-4 |
| Температура эксплуатации | -60°С…+70°С | |
| Климатическое исполнение | УХЛ1 (умеренный и холодный климат) | |
| Ресурс | не менее 10 000 циклов | |
| Направление подачи среды | любое | |
| Масса | 2,65 кг | |
| Срок службы | не менее 12 лет | |
| Гарантия | 3 года | |

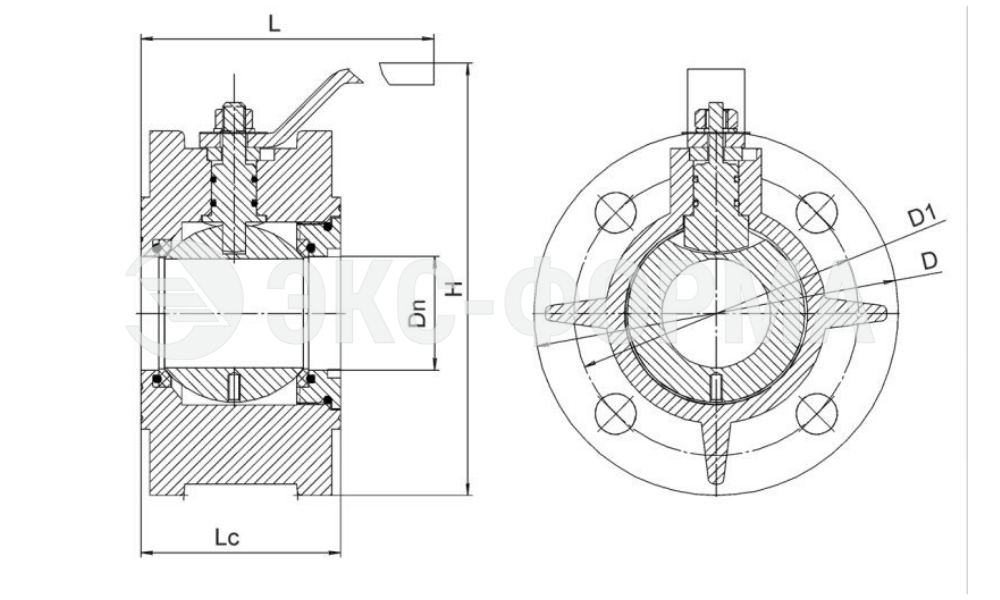

Габаритные и присоединительные размеры
| Обозначение | DN | Lc | L | H | D | D1 | D2 | d | h | b | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ГШК-50АФ | 50 | 88 | 260 | 110 | 160 | 125 | 102 | 18 | 4 | 15 | 2,65 |
Конструктивные преимущества ГШК-50АФ
Алюминиевые краны: преимущества материала
Корпус крана выполнен из алюминиевого сплава, что даёт несколько важных преимуществ перед стальными и чугунными аналогами:
- Малый вес. При массе 2,65 кг кран не создаёт избыточной нагрузки на трубопровод и крепёж.
- Коррозионная стойкость. Алюминий не ржавеет в условиях повышенной влажности — не требует регулярной покраски.
- Отсутствие обслуживания. Не нужна антикоррозионная обработка в течение всего срока службы.
Шаровой механизм
Запорный шар проходит высокоточную механическую обработку. Поверхность шара и уплотнительных колец отполирована до состояния, исключающего микроутечки. Конструкция затвора исключает залипание шара при длительном простое.
Фланцевое присоединение
Фланцы выполнены по ГОСТ 12821 и совместимы с ответными фланцами того же стандарта. Это обеспечивает надёжный монтаж без сварки, быстрый демонтаж при ревизии и герметичность соединения.
Сравнение: ГШК-50МФ (межфланцевый) vs ГШК-50АФ (фланцевый)
| Параметр | ГШК-50МФ (межфланцевый) | ГШК-50АФ (фланцевый) |
|---|---|---|
| Способ монтажа | Зажим между фланцами | Собственные фланцы |
| Длина, мм | 90 (компактнее) | 260 |
| Масса, кг | 2,88 | 2,65 |
| Материал корпуса | Сталь / хладостойкая сталь | Алюминиевый сплав |
| Ресурс, циклов | 16 000 | 10 000 |
| Срок службы | 30 лет | 12 лет |
ГШК-50МФ выигрывает по сроку службы и ресурсу, а также компактнее при монтаже в стеснённых условиях. ГШК-50АФ предпочтителен, если важна коррозионная стойкость алюминия и меньший вес.
Сравнение с аналогами
| Параметр | ГШК-50АФ (Экс-Форма) | Стальной фланцевый кран | Латунный резьбовой кран |
|---|---|---|---|
| Масса, кг | 2,65 | ~7–10 | ~1,5–2 |
| Присоединение | Фланец DN50 | Фланец DN50 | Резьба 2" |
| Коррозионная стойкость | Высокая | Требует защиты | Высокая |
| Класс герметичности | А | А | А–B |
| Цена | от 4 500 ₽ | от 3 500 ₽ | от 2 000 ₽ |
ГШК-50АФ выигрывает по соотношению цены, веса и коррозионной стойкости. Для газовых сетей, где важна долговременная безаварийная работа без обслуживания, это оптимальный выбор.
Условия эксплуатации и допуски
- Давление: до 1,6 МПа (PN16), категория PN16 по ISO 7005.
- Температура: от -60°С до +70°С.
- Рабочая среда: природный газ, пары СУГ, неагрессивные нефтепродукты.
- Герметичность: класс «А» по ГОСТ 9544-2015.
- Климатическое исполнение: УХЛ1 (умеренный и холодный климат).
- Ресурс: не менее 10 000 циклов открытия/закрытия.
- Срок службы: не менее 12 лет до замены уплотнителя.
Кран сертифицирован для применения на объектах любой категории опасности. Имеется полный пакет разрешительной документации.
С этим краном часто заказывают
- Алюминиевые краны ГШК — весь модельный ряд DN15–DN50;
- Фильтр газовый ФГ-50 — для очистки газа перед краном;
- Регуляторы давления газа — для сборки узла редуцирования.
Как заказать ГШК-50АФ
Кран поставляется со склада завода. Отгрузка в день оплаты при наличии на складе. Доставка транспортными компаниями по всей России.
Получите коммерческое предложение за 1 час
Для подготовки точного КП потребуется опросный лист или реквизиты компании.
8 (800) 550-52-31 (бесплатно по РФ)
Часто задаваемые вопросы (FAQ)
Чем ГШК-50АФ отличается от стального крана того же диаметра?
Главное отличие — материал корпуса. Алюминиевый сплав обеспечивает в 3–4 раза меньший вес при сопоставимой прочности. ГШК-50АФ не ржавеет и не требует антикоррозионной обработки. При этом класс герметичности «А» и давление до 1,6 МПа — как у стальных аналогов.
Можно ли установить ГШК-50АФ на уличном газопроводе?
Да. Кран рассчитан на эксплуатацию при температурах от -60°С до +70°С и устойчив к атмосферной влаге. При уличной установке рекомендуется монтаж под навесом или в шкафу.
Какая гарантия на кран ГШК-50АФ?
Гарантия — 3 года. Расчётный срок службы — не менее 12 лет.
Есть ли в наличии другие диаметры?
Да, завод выпускает алюминиевые краны ГШК фланцевые в диапазоне DN15–DN50. Смотрите каталог алюминиевых кранов.
