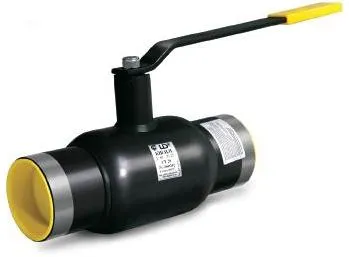

Краны LD

Спецификация материалов

• Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С - LD Energy)
• Шар: коррозионностойкая сталь
• DN 15-32: 20Х13; DN 40-65: AISI 304; DN 80-700: AISI 409
• Шток: коррозионностойкая сталь (12Х18Н10Т, 20Х13)
• Уплотнение штока: фторсилоксановый эластомер
• Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
• Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

Управление

DN 15-200: рукоятка - окрашенная углеродистая сталь с полимерным наконечником

DN 150-200: рекомендуется механический редуктор с червячной передачей

DN 250-700: механический редуктор ProGear в комплекте

Основные технические характеристики

DN	PN	Код в соответствии с каталогом продукции	d	D	D1	D2	n отв	h	H	I	L	Вес, кг.	3D (dwg)**
15	40	КШ.Ц.Ф.GAS.015.040.Н/П.02	10	95	65	14	4	26	109	158	120	1,6
20	40	КШ.Ц.Ф.GAS.020.040.Н/П.02	15	105	75	14	4	24	110	158	120	2,2
25	40	КШ.Ц.Ф.GAS.025.040.Н/П.02	18	115	85	14	4	25	112	158	140	2,7
32	40	КШ.Ц.Ф.GAS.032.040.Н/П.02	24	135	100	18	4	24	117	158	140	3,7
40	40	КШ.Ц.Ф.GAS.040.040.Н/П.02	30	145	110	18	4	43	108	220	165	4,7
50	40	КШ.Ц.Ф.GAS.050.040.Н/П.02	40	160	125	18	4	47	117	220	180	7
65	16	КШ.Ц.Ф.GAS.065.016.Н/П.02	49	178	145	18	4	43	122	220	200	8,2
65	25	КШ.Ц.Ф.GAS.065.025.Н/П.02	49	178	145	18	8	43	122	220	200	7,8
80	16	КШ.Ц.Ф.GAS.080.016.Н/П.02	63	195	160	18	4	68	155	315	210	11
80	25	КШ.Ц.Ф.GAS.080.025.Н/П.02	63	195	160	18	8	68	155	315	210	10,7
100	16	КШ.Ц.Ф.GAS.100.016.Н/П.02	75	215	180	18	8	68	165	315	230	13,7
100	25	КШ.Ц.Ф.GAS.100.025.Н/П.02	75	230	190	22	8	68	165	315	230	16,0
125	16	КШ.Ц.Ф.GAS.125.016.Н/П.02	100	245	210	18	8	95	197	525	350	24,6
125	25	КШ.Ц.Ф.GAS.125.025.Н/П.02	100	270	220	26	8	95	197	525	350	30,5
150	16	КШ.Ц.Ф.GAS.150.016.Н/П.02	125	275	240	22	8	98	214	525	380	33
150	25	КШ.Ц.Ф.GAS.150.025.Н/П.02	125	300	250	26	8	98	214	525	380	37,5
200	16	КШ.Ц.Ф.GAS.200.016.Н/П.02	148	335	295	22	12	94	239	525	450	51,0
200	25	КШ.Ц.Ф.GAS.200.025.Н/П.02	148	360	310	26	12	94	239	525	450	57,0
250	16	КШ.Ц.Ф.GAS.250.016.Н/П.02	200	405	355	26	12	101	274	1030	530	93,0
250	25	КШ.Ц.Ф.GAS.250.025.Н/П.02	200	425	370	30	12	101	274	1030	530	101
300*	16	КШ.Ц.Ф.GAS.300.016.Н/П.02	240	460	410	26	12	167	330	-	750	156
300*	25	КШ.Ц.Ф.GAS.300.025.Н/П.02	240	485	430	30	16	167	330	-	750	168
350*	16	КШ.Ц.Ф.GAS.350.016.Н/П.02	300	520	470	26	16	195	384	-	750	235
350*	25	КШ.Ц.Ф.GAS.350.025.Н/П.02	300	550	490	33	16	195	384	-	750	248
400*	16	КШ.Ц.Ф.GAS.400.016.Н/П.02	305	580	525	30	16	171	384	-	880	300
400*	25	КШ.Ц.Ф.GAS.400.025.Н/П.02	305	610	550	33	16	171	384	-	880	327
500*	16	КШ.Ц.Ф.GAS.500.016.Н/П.02	390	710	650	33	20	171	436	-	990	462
500*	25	КШ.Ц.Ф.GAS.500.025.Н/П.02	390	730	660	39	20	171	436	-	990	483
600*	16	КШ.Ц.Ф.GAS.600.016.Н/П.02	500	840	770	39	20	214	530	-	1173	950
600*	25	КШ.Ц.Ф.GAS.600.025.Н/П.02	500	840	770	39	20	214	530	-	1173	972
700*	16	КШ.Ц.Ф.GAS.700.016.Н/П.02	600	910	840	39	24	273	645	-	1376	1160
700*	25	КШ.Ц.Ф.GAS.700.025.Н/П.02	600	960	875	45	24	273	645	-	1376	1245
800*	16	КШ.Ц.Ф.GAS.800.016.Н/П.02	700	1020	990	39	24	380	790	-	1376	2600
800*	16	КШ.Ц.Ф.GAS.800.016.Н/П.02	700	1020	990	39	24	380	790	-	1376	2600

* Поставляется с редуктором в комплекте. Строительная высота указана по посадочный фланец.
