Использование электромагнитных клапанов обосновано в том случае, если газорегуляторный пункт находится на большом удалении от объекта газификации, а также если пункт редуцирования оснащен комплексом телеметрии - в таком случае значительно упрощается контроль за работой установки. Клапан с электромагнитным приводом можно закрыть принудительно, на расстоянии как в случае выхода контролируемых параметров из заданных пределов, так и при работе в штатном режиме, для проведения профилактического осмотра либо иных действий обслуживающего персонала.

• Предохранительные электромагнитные запорные клапаны КПЭГ автоматически закрываются при отключении электрической энергии.
• Открытие производится вручную при подаче электроэнергии.
• Произвольное открытие электромагнитных клапанов исключено.
• Изготавливаются в климатическом исполнении У1 ГОСТ 15150 (от -40С до +45С)

Варианты исполнения клапанов КПЭГ С ДУ-200

• КПЭГ-200 - с питанием от сети постоянного тока с расположением рычагов с правой стороны по ходу газа;
• КПЭГ-200Л - с питанием от сети постоянного тока с расположением рычагов с левой стороны по ходу газа;
• КПЭГ-200П - с питанием от сети переменного тока с расположением рычагов с правой стороны по ходу газа;
• КПЭГ-200ПЛ - с питанием от сети переменного тока с расположением рычагов с левой стороны по ходу газа.

Узнать цену, купить клапаны КПЭГ-200, КПЭГ-200П, КПЭГ-200Л, КПЭГ-200ПЛ

Цена на клапаны КПЭГ предоставляется по запросу. Чтобы купить клапаны необходимо оставить заявку любым удобным для Вас способом - по телефону, через электронную почту или заполнив форму онлайн внизу сайта.

Технические характеристики  КПЭГ-200

Наименование параметра	КПЭГ 200, КПЭГ 200Л	КПЭГ 200П, КПЭГ 200ПЛ
Условный проход, DN	200	200
Максимальное входное давление, МПа	1,2	1,2
Тип привода	эл/магн	эл/магн
Время срабатывания, не более	1 с	1 с
Вид тока	постоянный	переменный
Частота, Гц	-	50
Потребляемая мощность, не более	18,5 Вт	40 Вт
Напряжение питания, В	24+1,2-3,7	220±22
Соединение с газопроводом	фланцевое ГОСТ 12817	фланцевое ГОСТ 12817
Класс герметичности	"А" по ГОСТ 9544	"А" по ГОСТ 9544
Строительная длина, мм	600±2	600±2
Габаритные размеры, не более: - длина А, мм - ширина Б, мм - высота В, мм	600 450 600	600 450 600
Масса, кг	141	141

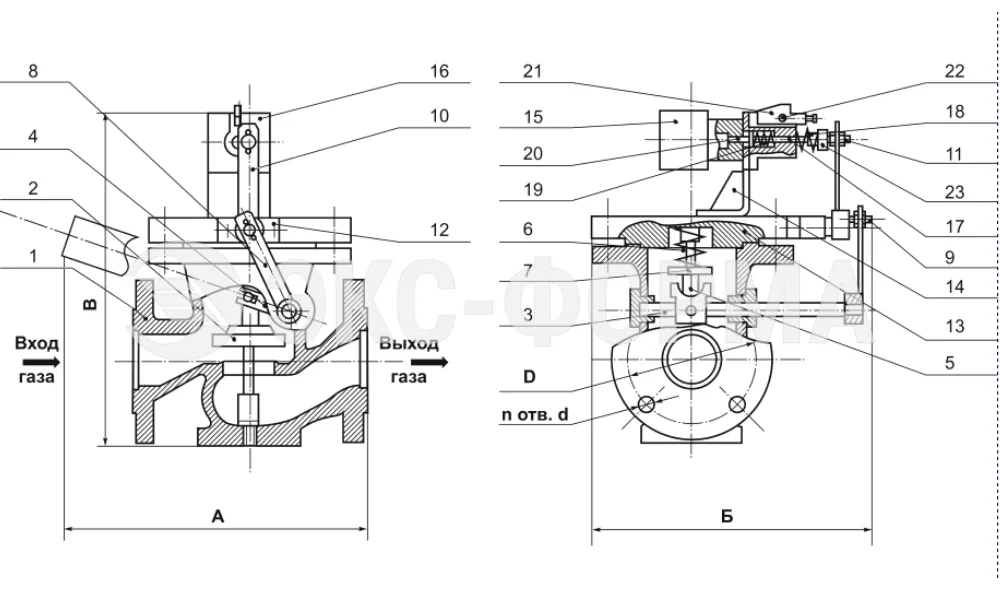

Схема устройства клапана КПЭГ-200

1-корпус; 2 - клапан основной с второстепенным перепускным клапаном; 3 - ось; 4 - рычаг клапана; 5 - шток клапана; 6 - пружина клапана; 7 - шайба; 8 - рычаг клапана; 9 - винт регулировочный; 10 - рычаг; 11 - упор; 12 - стойка; 13 - крышка; 14 - кронштейн; 15 - электромагнит; 16 - корпус; 17 шток; 18,19 - пружина; 20 - штифт; 21 - фиксатор; 22 - ось; 23 - наконечник.

Устройство клапана:

Клапан предохранительно-запорный с электромагнитным приводом состоит из фланцевого корпуса 1 вентильного типа.
Внутри корпуса находится седло, которое перекрывается основным клапаном 2 с резиновым уплотнителем и встроенным перепускным клапаном.
Клапан висит на штоке 5, верхний конец которого перемещается в отверстии крышки 13, а нижний конец по направляющей стойке корпуса.
Шток клапана посредством штифта сцепляется с насаженным на ось 3 рычагом 4. На верхний конец штока установлена шайба 7 с пружиной привода клапана 6 зажатой между шайбой и крышкой. Выходящая из корпуса ось уплотняется посредством резиновых колец.

На конце оси 3, выходящей наружу, жестко закреплен рычаг 8, который через регулировочный винт 9 находится в зацеплении с рычагом 10 установленным в стойке 12 закрепленной на крышке 13.

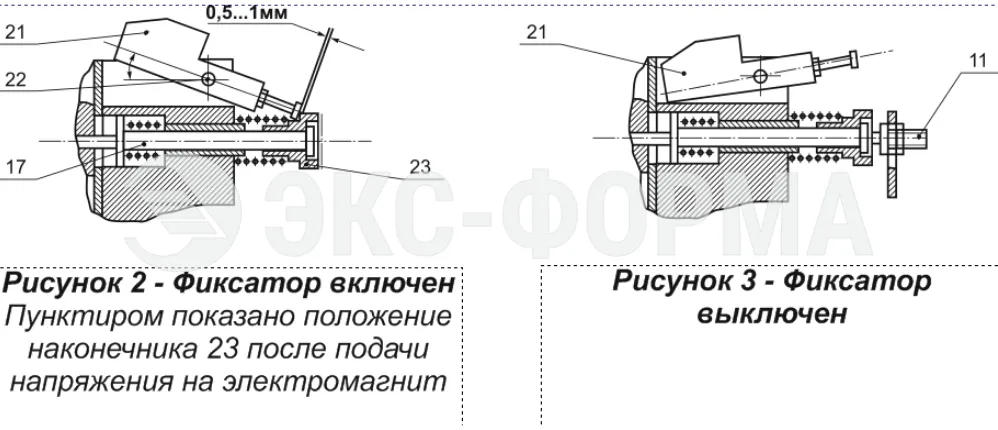

На крышку 13 крепится кронштейн 14 с электромагнитом 15 и корпусом 16. В корпусе расположен шток 17 с наконечником 23. (см. рисунки 2 и 3).
Положение наконечника 23 определяется разницей усилий пружин 18, 19 и усилием электромагнита 15, передаваемым на шток 17 штифтом 20, изготовленным из немагнитного материала. Корпус электромагнита 16 оснащен фиксатором 21, расположенным на оси 22. Фиксатор служит для удержания клапана в открытом состоянии во время технологической подготовки. Фиксатор должен свободно без рывков и заеданий под действием силы тяжести поворачиваться на оси.

Принцип работы клапана:

Клапан работает следующим образом: подаваемый к клапану газ проходит через входной патрубок к выходному, если к электромагниту 15 подается соответствующее данному исполнению напряжение. Фиксатор 21 в соответствии с рисунком 3 должен быть выключен, фиксатор должен быть выведен из зацепления с наконечником 23 и принять горизонтальное положение).

При прекращении подачи напряжения на электромагнит происходит перемещение наконечника 23 вдоль оси. Упор 11, Установленный на рычаге 10, выходит из зацепления с наконечником 23, освобождая связанные между собой рычаги 8 и 10, давая возможность оси 3 повернуться и клапану 2 закрыться под действием пружины 6.

Приведение основного клапана 2 в рабочее состояние после срабатывания производится вручную поворотом рычага 8, при этом сначала придет в движение шток, в результате откроется перепускной клапан встроенный в основной. После выравнивания давлений до и после основного клапана 2 производится дальнейший подъем рычага 8 до зацепления его с рычагом 10 и фиксации их с наконечником 23 (см. рисунок 2).

Клапан 2 удерживается в открытом положении. Электромагнит подключается к сети. Фиксатор выключается в соответствии с рисунком 3. Клапан готов к работе.
