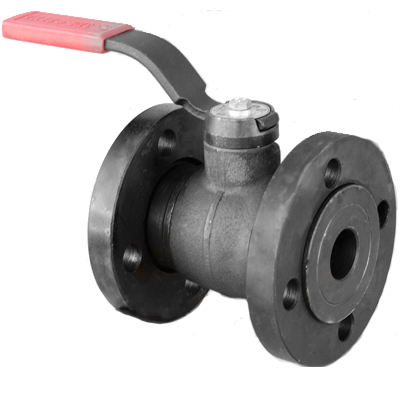

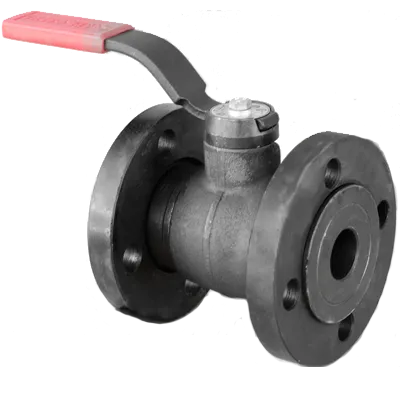

Кран шаровой газовый ГШК с плавающими фланцами обеспечивает установку крана в любом положении и не требует углового совмещения крепежных отверстий фланцев трубопровода.
Фланцевое присоединение к трубопроводу дает возможность многократного монтажа и демонтажа крана шарового, надежность герметизации стыков и возможность их подтяжки.

Краны выпускаются из стали сортов СТ-20 и 09Г2С. Температура рабочей среды от -30 до +50 С, температура окружающей среды от -60 до +45 °С.

Фланцевые краны шаровые ГШК выпускаются как для природного газа так и для СУГ с Ду от 15 до 100, под рабочее давление 1.6 или 2.5 МПа.

Климатические исполнения фланцевых шаровых кранов:

Умеренный климат - «У1» по ГОСТ 15150 (с температурой окружающей среды от -40°С до +45°С). Материал деталей: конструкционные углеродные качественные стали, алюминиевые сплавы.

Холодный климат - «ХЛ1» по ГОСТ 15150 - «НОРД» (с температурой окружающей среды от -60°С до +45°С). Материал деталей: хладостойкие стали, алюминиевые сплавы.

В зависимости от транспортируемой среды трубопровода:

- неочищенные от механических примесей воздух и неагрессивный природный газ по ГОСТ5542-2014 - Г

- очищенные от механических примесей неагрессивный природный газ по ГОСТ5542-2014, паровая и жидкая фазы сжиженных углеводородных газов по ГОСТ20448-90 и ГОСТ27578-87, нефтепродукты - Ж

Кран шаровой ГШК фланцевый - технические параметры:

Параметр	Значение
Условный проход, DN	15; 20; 25; 32; 40; 50; 65; 80; 100
Способ крепления к трубопроводу	Плавающие фланцы
Рабочее давление, PN	1,6; 2,5; МПа
Герметичность затвора	класс «А» по ГОСТ 9544-2015

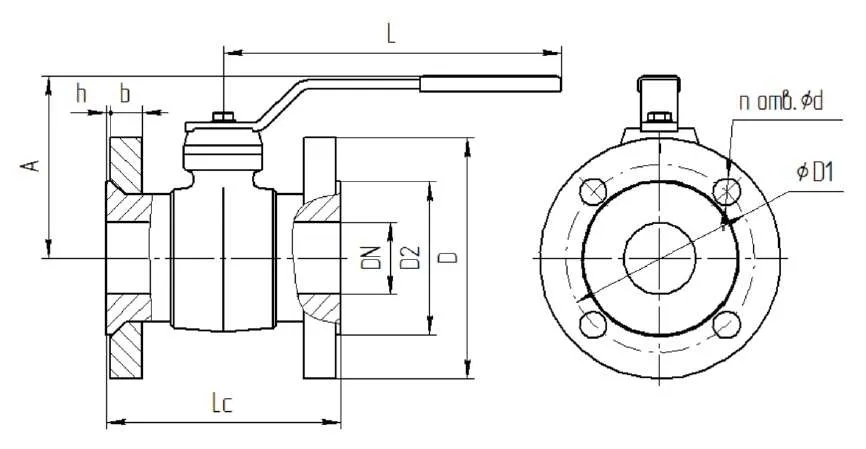

ГАБАРИТНАЯ СХЕМА ФЛАНЦЕВОГО ШАРОВОГО КРАНА

Краны шаровые фланцевые устанавливаются в любом положении и не требуют углового совмещения крепежных отверстий фланцев трубопровода. Шаровые краны производства компании «Экс-Форма» не требуют какого-либо технического обслуживания или ревизии в течение всего срока службы. По желанию заказчика ООО ПКФ "Экс-Форма" поставляет шаровые краны с ответными фланцами, крепежом, и прокладками. Возможна комплектация электроприводом МЭОФ.
Кран шаровый ГШК фланцевый DN15-DN100 - присоединительные размеры и габариты:


Номинальное давление 1,6 МПа (16 кгс/см²)

Обозначение	DN	Lc	L	A	D	D1	D2	d	h	b	n	Масса, кг
ГШК 15Ф-16	15	110	150	88	95	65	45	14	2	14	4	2,3
ГШК 20Ф-16	20	120	150	88	105	75	58	14	2	16	4	3,0
ГШК 25Ф-16	25	120	150	100	115	85	68	14	2	16	4	4,3
ГШК 32Ф-16	32	140	150	100	135	100	78	18	2	18	4	4,83
ГШК 40Ф-16	40	160	225	115	145	110	88	18	3	19	4	8,56
ГШК 50Ф-16	50	156	225	115	160	125	100	18	3	21	4	9,7
ГШК 65/50Ф-16	65	160	225	115	180	145	122	18	3	24	8	11,96
ГШК 80Ф-16	80	283	407	225	195	160	117	18	3	26	8	23,9
ГШК 100Ф-16	100	230	407	235	236	180	158	18	3	23	8	27,5
ГШК100/80Ф-16	100	230	407	223	215	180	156	18	3	23	8	24,3

Номинальное давление 2,5 МПа (25 кгс/см²)

Обозначение	DN	Lc	L	A	D	D1	D2	d	h	b	n	Масса, кг
ГШК 15Ф-25	15	110	150	88	95	65	45	14	2	14	4	2,3
ГШК 20Ф-25	20	120	150	88	105	75	58	14	2	16	4	3,0
ГШК 25Ф-25	25	120	150	100	115	85	68	14	2	16	4	4,3
ГШК 32Ф-25	32	140	150	100	135	100	78	18	2	18	4	4,83
ГШК 40Ф-25	40	160	225	115	145	110	88	18	3	19	4	8,56
ГШК 50Ф-25	50	156	225	115	160	125	100	18	3	21	4	9,7
ГШК 65/50Ф-25	65	160	225	115	180	145	122	18	3	24	8	11,96
ГШК 80Ф-25	80	283	407	225	195	160	117	18	3	26	8	23,3
ГШК 100Ф-25	100	234	407	235	236	190	158	22	3	25	8	27,45
