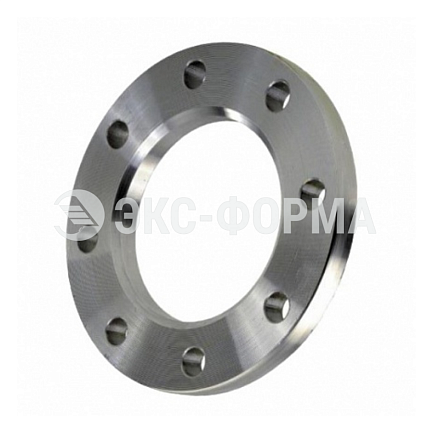

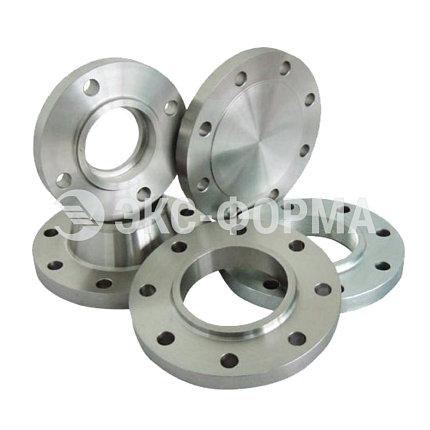

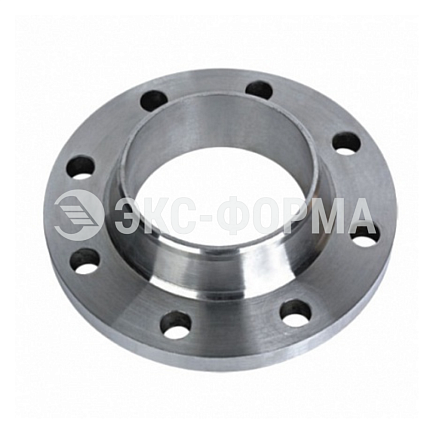

Фланцы плоские, воротниковые
Фланцы плоские, воротниковые
Фланцы плоские, воротниковые
Фланцы плоские, воротниковые
Фланцы плоские, воротниковые
Фланцы плоские, воротниковые
Фланцы плоские, воротниковые
Предназначены для соединения трубопроводов на условное давление Ру от 6 кгс/см² до 160 кгс/см² и применяются в энергетической, химической, нефтяной, газовой и других отраслях промышленности.
ИФС представляет собой прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению электрического тока вдоль трубопровода.

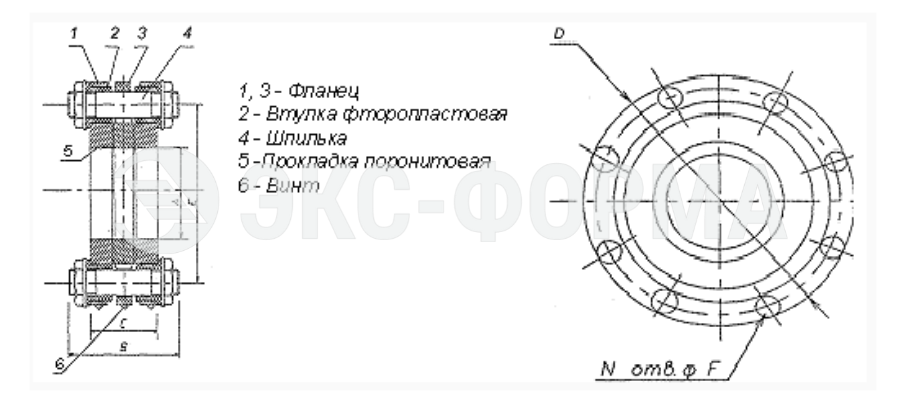

ИФС или изолирующее фланцевое соединение состоит из трех фланцев. В качестве уплотнителя-изолятора между ними применена прокладка паронитовая ПОН-Б. Соединение фланцев обеспечиваются шпильками, которые изолируются от фланца фторопластовыми втулками. Для подключения электроизмерительных приборов в конструкции ИФС предусмотрены три винта.
Фланцы стальные выпускаются в соответствии со стандартами ГОСТ, АТК и ОСТ:

  • ГОСТ 12821-80 - Фланцы стальные приварные встык. Этот ГОСТ применим к фланцам стальным приварным для трубопроводов и соединительных частей с условным давлением Py от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.), температурой рабочей среды от -2530°C до +6000°C.
  • ГОСТ 12820-80 - Фланцы стальные плоские приварные. ГОСТ применим к фланцам стальным плоским приварным с условным давлением Py от 0,1 до 2,5 МПа (от 1 до 25 кгс/см кв.), температурой от -700°С до +3000°С.
ИФС выпускаются:
  • По номинальному давлению: 10, 16, 25, 40 кгс ( 1, 1,6, 2,5, 4 МПа);
  • Но номинальному диаметру: от 50 до 1000 мм;
  • По типу исполнения: с воротниковыми фланцами, с патрубками под приварку;
  • По количеству фланцев: два или три фланца в ИФС;
  • ГОСТ ИФС: ГОСТ 33259-15, ГОСТ 12821-80;
  • Тип стали: Сталь 20, Сталь 09Г2С.

ПРЕИМУЩЕСТВА ИФС КОМПАНИИ "ЭКС-ФОРМА"

  • используются фланцевые прокладки на основе терморасширенного графита, сохраняющие свои свойства в диапазоне от -250 до + 450 градусов цельсия;
  • стойкость соединения к агрессивным средам, в том числе химическим;
  • устойчивость к старению и охрупчиванию, благодаря отсутствию клея и связующих веществ;
  • современный дизайн.
