ХАРАКТЕРИСТИКИ ГРПШ-DIVAL-500/40-2-420
- температура окружающей среды: -40 °C ÷ +60 °C
- макс. давление на входе Pu: 20 бар (290 фунтов на квадратный дюйм)
- диапазон выходного давления Wd:
Ду 25 12 до 340 мбар (5”в.с. до 4,9 фунтов на квадратный дюйм) для управляющей головки BP/MP 300
до 4200 мбар (4,3 фунтов на квадратный дюйм до 60,9 фунтов на квадратный дюйм)
для управляющей головки TR
Ду 40-50 12 до 85 мбар (5”в.с. до 34” в.с.) для управляющей головки BP
80 до 340 мбар (32 в.c. до 4,9 фунтов на квадратный дюйм) для управляющей головки MP
300 до 4200 мбар (4,3 фунтов на квадратный дюйм до 60,9 фунтов на квадратный дюйм) для
управляющей головки TR
- класс точности AC: до 5
- класс давления закрытия SG: до 10
- имеющийся размер Ду: 1” (25) - 1”1/2 (40) - 2” (50)
- фланцы: класс Ру 16/25 по ISO 7005-1, ISO 7005-2; класс ANSI 150RF
согласно ANSI B16.5, ASME B16.42 и класс ANSI 125 FF согласно ASME B16.1
- резьбовые соединения: Ду 2” Rp ISO 7-1 или Ду 2”NPTF ASME B1.20.1 (только ковкий чугун)
|
Наименование параметра и характеристики
|
Значение
|
|
Рабочая среда**
|
Природный газ по
ГОСТ 5542-2014
|
|
Номинальный диаметр трубопровода на входе DN
|
25-40
|
|
Номинальный диаметр трубопровода на выходе DN
|
50-80
|
|
Максимальное входное давление Рвх.расч., МПа
|
1,2
|
|
Выходное давление Рвых., МПа
|
|
|
Давление срабатывания ПСК, МПа
|
1,15 Рвых
|
|
Давление срабатывания ПЗК, МПа
|
1,25 Рвых
|
|
Пропускная способность линии редуцирования (для газа плотностью 0,683 кг/м³, t=20°С) м³/час, не более
|
1800
|
|
Уровень шума, дБ
|
не более 80
|
|
Масса, кг
|
не более 500
|
|

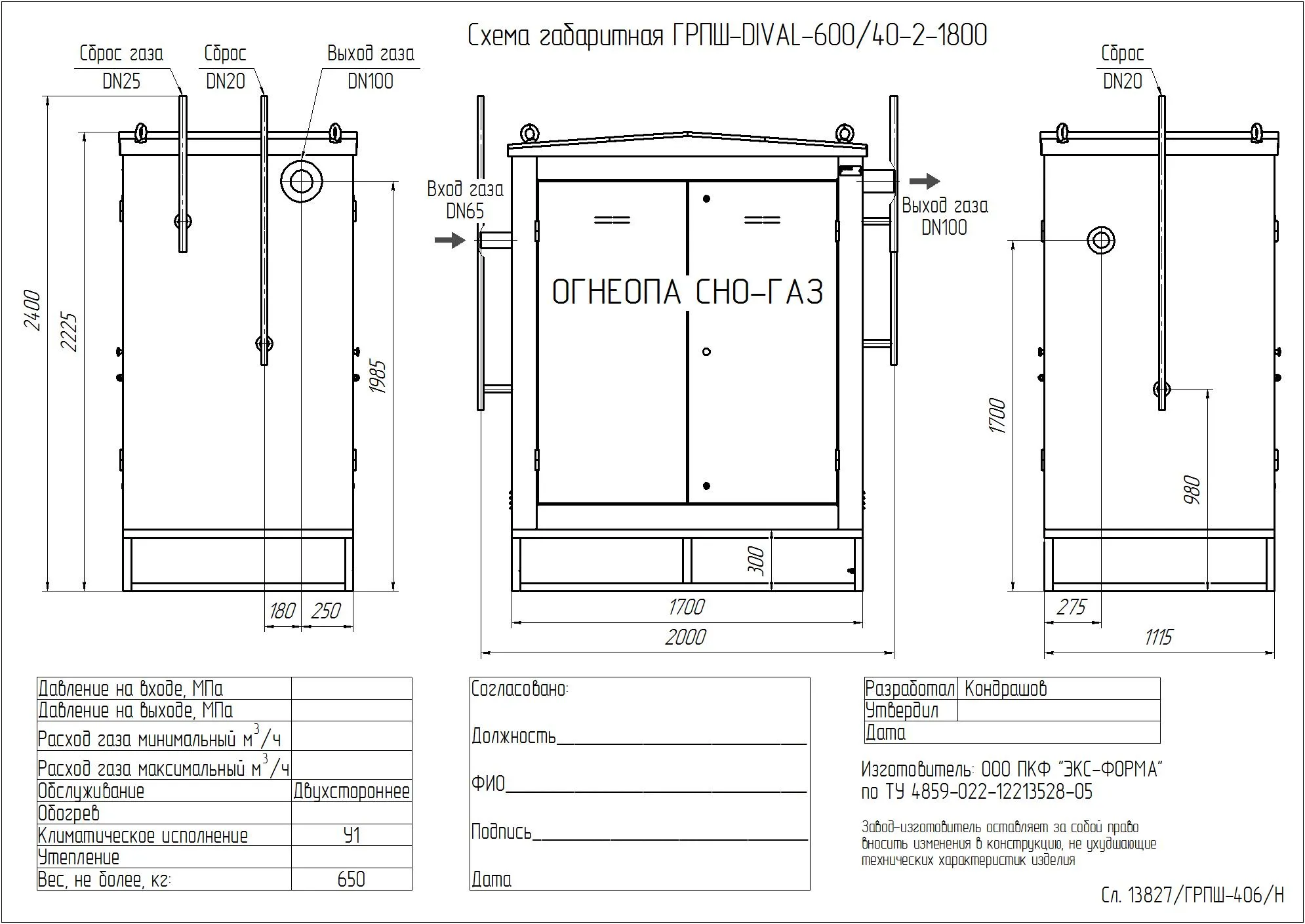

Габаритные размеры (длина*ширина*высота), мм
|
|
|
Вид климатического исполнения ГРПШ соответствует УХЛ 1, в соответствии с ГОСТ 15150-69, для работы при температуре окружающего воздуха от минус 40°С до плюс 60°С.
|
