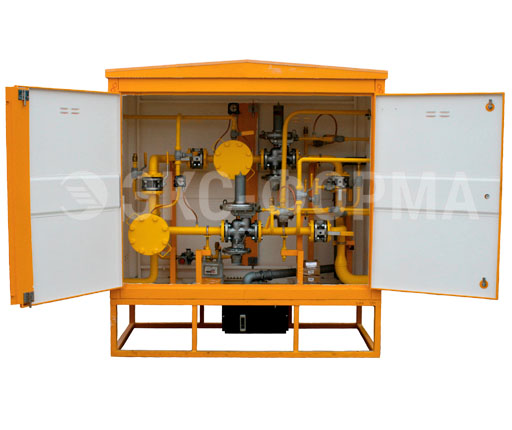

УГРШ(К)-50Н-2-ОГ - шкафная газорегуляторная установка, выпускаемая нашим предприятием на базе регулятора давления газа РДК-50Н комбинированного типа с седлом 20 или 30 мм. При малых габаритах установка имеет высокую пропускную способность, что особенно актуально при сезонных понижениях давления газа.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Установка газорегуляторная шкафная УГРШ(К)-50Н-2-ОГ на базе регулятора давления газа РДК-50Н (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Условия эксплуатации установки должны соответствовать климатическому исполнению У1ГОСТ15150.

Установка сконструирована на  регуляторах РДК-50/20Н с седлом 20мм или РДК-50/30Н с седлом 30 мм.

Установка выпускается в двух исполнениях с диапазоном выходных давлений (0,002 - 0,005) МПа с обогревом и без.

Пример записи обозначения при заказе:
  • «Установка газорегуляторная шкафная УГРШ(К)-50Н-О ТУ 4859-012-12213528-04»- с обогревом;
  • «Установка газорегуляторная шкафная УГРШ(К)-50Н ТУ 4859-012-12213528-04» - без обогрева.

ПРЕИМУЩЕСТВА ГАЗОРЕГУЛЯТОРНЫХ ШКАФНЫХ УСТАНОВОК ГРПШ

ПРОИЗВОДСТВО

ЭКСПЛУАТАЦИЯ

Минимальное количество сварных швов
Детали корпуса ГРПШ изготавливаются на собственном листогибочном оборудовании.

Работа с любыми расходами газа
Наши установки работают от 0 нм³/ч. до максимальных расходов газа.

Порошковая окраска корпуса шкафа
Французское Увеличенный срок службы ЛКП. Краска наносится на детали электростатическим распылением. Для запекания порошковой краски используются печи полимеризации.

Стабильность выходного давления
Все модели установок отличаются высокой стабильностью поддержания выходного давления независимо от изменения расхода или входного давления.

Утепление жидкой теплоизоляцией
Для северных районов каркас шкафа утепляется изнутри жидкой теплоизоляцией. Слой в 1 мм сопоставим по своим свойствам с 50 мм рулонного утеплителя.

Высокая пропускная способность
Наши установки обладают наибольшей пропускной способностью среди существующих моделей подобного типа.

Газовый обогрев с пьезорозжигом
В ГРПШ устанавливаются 1 или 2 газовых обогревателя с пьезорозжигом, с 6 режимами работы, автоматикой безопасности и дополнительным теплообменником.

Высокая безопасность эксплуатации
Конструкция запорных устройств обеспечиваетвысокую точность срабатывания, ложные срабатывания исключены полностью.


Узел учета, телеметрия, диспетчеризация
Телеметрия во взрывозащитном исполнении способна работать автономно до 5 лет, данные передаются по каналам беспроводной связи.
Минимальные эксплуатационные затраты
Срок службы ГРПШ не менее 35 лет, гарантия 3 года.


УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

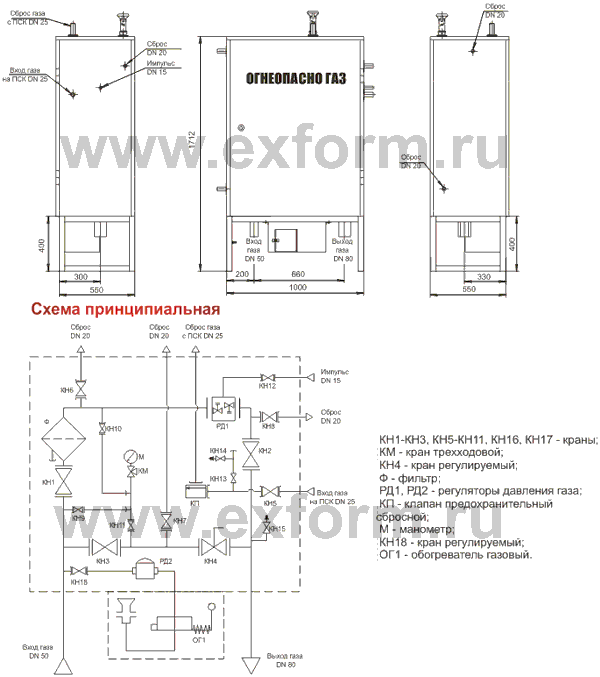

Установка состоит из металлического шкафа с дверкой, установленного на раме, на которой смонтировано технологическое оборудование. Под днищем расположен обогреватель (газогорелочное устройство), предназначенный для обогрева установки в холодное время года для исполнения с обогревом.

Технологическое газовое оборудование установки состоит из линии редуцирования и обводной линии (байпаса).

Газ через кран шаровой фланцевый ДУ-50 ГШК-50Ф подводится к фильтру ФГ-50, очищается от механических примесей и поступает к регулятору давления РДК-50Н, предназначенному для снижения давления газа и поддержания его на заданном уровне, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов.

От регулятора через кран шаровой межфланцевый Ду-50 газ поступает к потребителю. Для измерения давления газа на входе и выходе из фильтра Ф и обводной линии предусмотрен манометр М с клапаном КМ и кранами КН9-КН11. Для слива конденсата из фильтра Ф предусмотрена пробка.

Замер давления газа на выходе линии редуцирования осуществляется через кран КН15.

Для продувки участков газопроводов «на свечу» после первого отключающего устройства основной и обводной линий предназначены краны КН6 и КН7.

Для продувки основной линии после регулятора «на свечу» предназначен кран КН8.

Краны КН1 и КН2 предназначены для перекрытия линии редуцирования в случае ремонта; кран КН12 для перекрытия поступления газа в импульсную линию.
Обводная линия предназначена для обеспечения бесперебойной работы установки в случае ремонта на линии редуцирования.
Для аварийного сброса газа в атмосферу предназначен клапан предохранительный сбросной КП, в который газ подводится через кран КН5. Для замера давления и настройки КП предназначены краны КН13 и КН14.

Для обогрева установки в зимнее время служит обогреватель (ГГУ) ОГ, к которому через кран КН18 и регулятор РД2 поступает газ требуемого давления.
