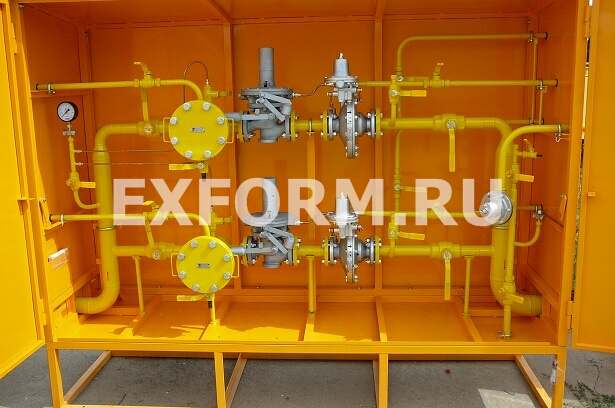

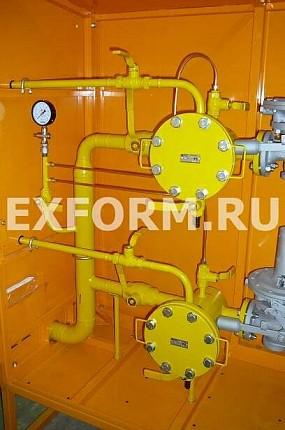

Газорегуляторная установка УГРШ-50Н(В)-2ДМ соответствует требованиям ГУП "МОСОБЛГАЗ. Выпускается с двумя регуляторами РДП-50Н или РДП-50В с обогревом или без обогрева.
- Срок службы 35 лет
- Гарантия 3 года
- Сертификат ГАЗСЕРТ
- ТУ 4859-022-12213528-05
- ТУ 4859-012-12213528-04
Установка газорегуляторная шкафная УГРШ(К)-50Н-2-ОГ-ДМ на базе регулятора давления газа РДК-50Н (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Условия эксплуатации установки должны соответствовать климатическому исполнению У1ГОСТ15150.
Установка сконструирована на регуляторах РДК-50/20Н с седлом 20мм или РДК-50/30Н с седлом 30 мм.
Установка выпускается в двух исполнениях с диапазоном выходных давлений (0,002 - 0,005) МПа с обогревом и без.
Пример записи обозначения при заказе:
- «Установка газорегуляторная шкафная УГРШ(К)-50Н-О ТУ 4859-012-12213528-04»- с обогревом;
- «Установка газорегуляторная шкафная УГРШ(К)-50Н ТУ 4859-012-12213528-04» - без обогрева.
ПРЕИМУЩЕСТВА ГАЗОРЕГУЛЯТОРНЫХ ШКАФНЫХ УСТАНОВОК ГРПШ
ПРОИЗВОДСТВО |
ЭКСПЛУАТАЦИЯ |
---|---|
Минимальное количество сварных швов |
Работа с любыми расходами газа Наши установки работают от 0 нм³/ч. до максимальных расходов газа. |
Порошковая окраска корпуса шкафа |
Стабильность выходного давления |
Утепление жидкой теплоизоляцией |
Высокая пропускная способность |
Газовый обогрев с пьезорозжигом |
Высокая безопасность эксплуатации |
Узел учета, телеметрия, диспетчеризация Телеметрия во взрывозащитном исполнении способна работать автономно до 5 лет, данные передаются по каналам беспроводной связи. |
Минимальные эксплуатационные затраты Срок службы ГРПШ не менее 35 лет, гарантия 3 года. |
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

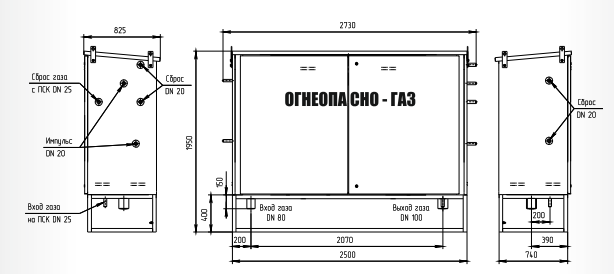

Установка состоит из металлического шкафа с дверкой, установленного на раме, на которой смонтировано технологическое оборудование. Под днищем расположен обогреватель (газогорелочное устройство), предназначенный для обогрева установки в холодное время года для исполнения с обогревом.

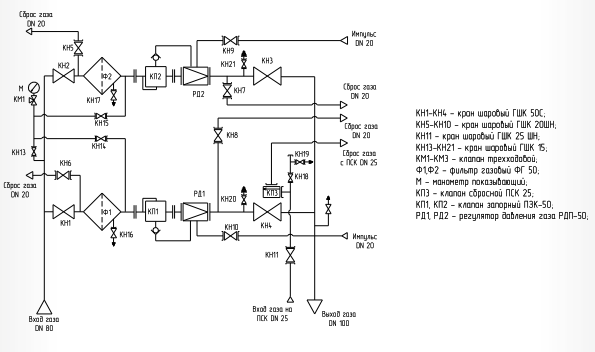

Технологическое газовое оборудование установки состоит из линии редуцирования и обводной линии (байпаса).
Газ через кран шаровой фланцевый ДУ-50 ГШК-50Ф подводится к фильтру ФГ-50, очищается от механических примесей и поступает к регулятору давления РДК-50Н, предназначенному для снижения давления газа и поддержания его на заданном уровне, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов.
От регулятора через кран шаровой межфланцевый Ду-50 газ поступает к потребителю. Для измерения давления газа на входе и выходе из фильтра Ф и обводной линии предусмотрен манометр М с клапаном КМ и кранами КН9-КН11. Для слива конденсата из фильтра Ф предусмотрена пробка.
Замер давления газа на выходе линии редуцирования осуществляется через кран КН15.
Для продувки участков газопроводов «на свечу» после первого отключающего устройства основной и обводной линий предназначены краны КН6 и КН7.
Для продувки основной линии после регулятора «на свечу» предназначен кран КН8.
Краны КН1 и КН2 предназначены для перекрытия линии редуцирования в случае ремонта; кран КН12 для перекрытия поступления газа в импульсную линию.
Обводная линия предназначена для обеспечения бесперебойной работы установки в случае ремонта на линии редуцирования.
Для аварийного сброса газа в атмосферу предназначен клапан предохранительный сбросной КП, в который газ подводится через кран КН5. Для замера давления и настройки КП предназначены краны КН13 и КН14.
Для обогрева установки в зимнее время служит обогреватель (ГГУ) ОГ, к которому через кран КН18 и регулятор РД2 поступает газ требуемого давления.
