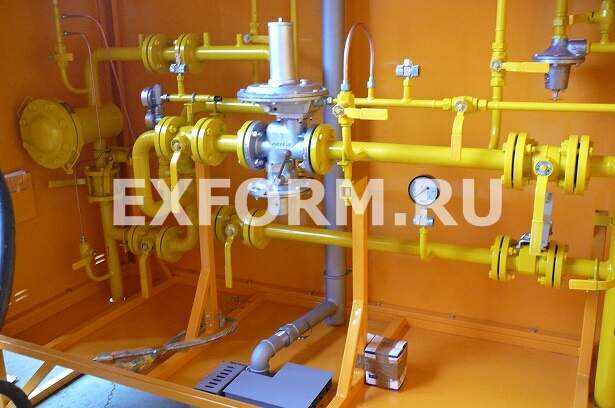

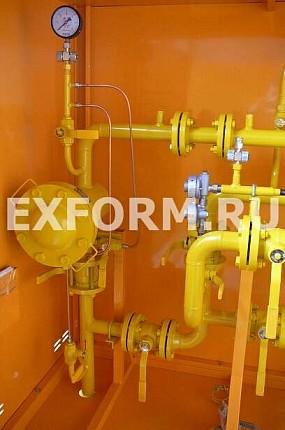

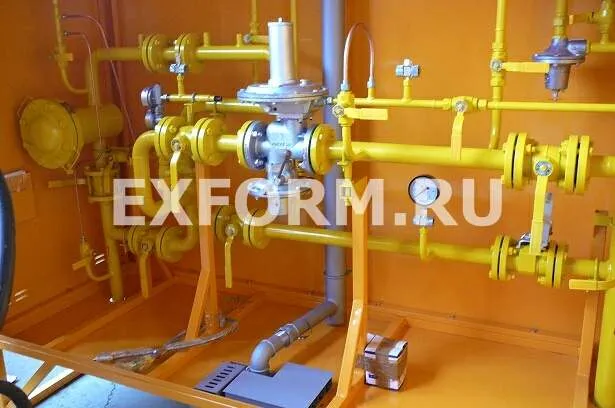

Газорегуляторная установка УГРШ(К)-50Н-ЭК выполнена на базе регулятора давления газа РДК-50Н и предназначена для работы в сетях газоснабжения с расходом газа не более 2700 м3/ч.

Установка выпускается в одном исполнении (диапазон входных давлений - 0,025 - 1,2 МПа, диапазон выходных давлений - 0,002 - 0,005 МПа. Базовая модель выпускается со встроенным обогревателем.

Возможно изготовление установки по вашим индивидуальным требованиям.

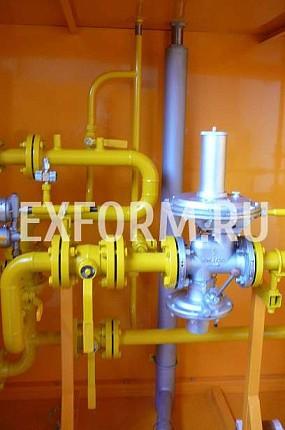

 Установка газорегуляторная шкафная УГРШ(К)-50Н-ЭК сконструирована на базе комбинированного регулятора давления газа РДК-50Н. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40 оС до +45 оС).

 Установка УГРШ(К)-50Н-ЭК выпускается с низким выходным давлением с измерительными комплексами на базе турбинных СГ 16М-100 (160, 200, 250, 400, 650) и ротационных RVG-G16 (25, 40, 65, 100, 160, 250) счетчиков

По индивидуальному заказу возможна установка других типов счетчиков.

Наименование параметра или размера	УГРШ(К)-50Н-ЭК
Регулируемая среда	природный газ ГОСТ 5542
Диапазон входных давлений, МПа	0,025 - 1,2
Диапазон выходных давлений, МПа	0,002 - 0,005
Стабильность поддержания выходного давления, %, не более	±10
Диапазон настройки давления клапана-отсекателя, МПа, не уже: - при повышении выходного давления - при понижении выходного давления	0,0025 - 0,0075 0,001 - 0,0045
Диапазон настройки предохранительного сбросного клапана ПСК25-Н, МПа	1,15 Рвых.
Вид теплоносителя	продукты сгорания природного газа
Тепловая мощность горелки, кВт	1,85+0,185-0,09
Расход газа на горелук, м3/ч	от 0,16 до 0,25
Время включения горелки, с, не более	90
Время выключения горелки при отключении подачи газа, с, не более	90
Соединение с газопроводом: - вход DN, мм - выход DN, мм	50 80
Габаритные размеры, не более: - длина, мм - ширина, мм - высота, мм	2450                 900 2000
Масса, кг, не более	850

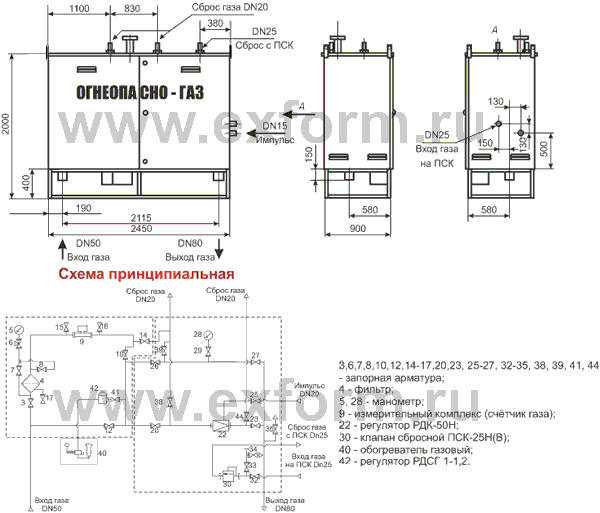

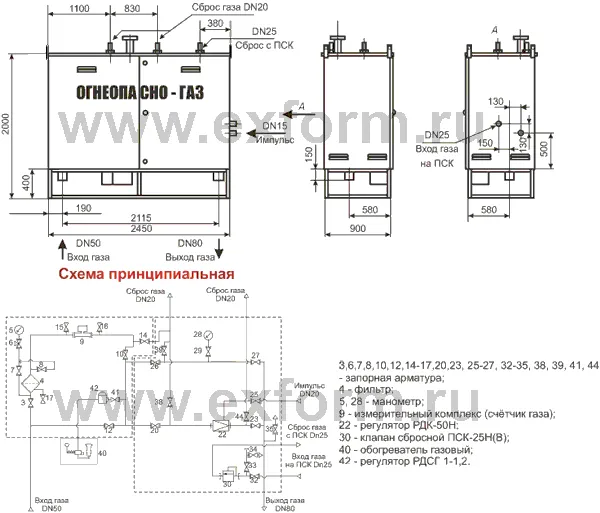

 * Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.
