УГРШ(К)-50С-2-ОГ - шкафная газорегуляторная установка, выпускаемая нашим предприятием на базе регулятора давления газа РДК-50С комбинированного типа. Установка имеет три типа исполнения в зависимости от настроек выходного давления.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Установка газорегуляторная шкафная УГРШ(К)-50С-2-ОГ на базе регулятора давления газа РДК-50С (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ-15150.

ПРЕИМУЩЕСТВА ГАЗОРЕГУЛЯТОРНЫХ ШКАФНЫХ УСТАНОВОК ГРПШ

ПРОИЗВОДСТВО

ЭКСПЛУАТАЦИЯ

Минимальное количество сварных швов
Детали корпуса ГРПШ изготавливаются на собственном листогибочном оборудовании.

 Работа с любыми расходами газа
Наши установки работают от 0 нм³/ч. до максимальных расходов газа.

Порошковая окраска корпуса шкафа
Французское Увеличенный срок службы ЛКП. Краска наносится на детали электростатическим распылением. Для запекания порошковой краски используются печи полимеризации.

Стабильность выходного давления
Все модели установок отличаются высокой стабильностью поддержания выходного давления независимо от изменения расхода или входного давления.

Утепление жидкой теплоизоляцией
Для северных районов каркас шкафа утепляется изнутри жидкой теплоизоляцией. Слой в 1 мм сопоставим по своим свойствам с 50 мм рулонного утеплителя.

Высокая пропускная способность
Наши установки обладают наибольшей пропускной способностью среди существующих моделей подобного типа.

Газовый обогрев с пьезорозжигом
В ГРПШ устанавливаются 1 или 2 газовых обогревателя с пьезорозжигом, с 6 режимами работы, автоматикой безопасности и дополнительным теплообменником.

Высокая безопасность эксплуатации
Конструкция запорных устройств обеспечиваетвысокую точность срабатывания, ложные срабатывания исключены полностью.


Узел учета, телеметрия, диспетчеризация
Телеметрия во взрывозащитном исполнении способна работать автономно до 5 лет, данные передаются по каналам беспроводной связи.

 Минимальные эксплуатационные затраты
Срок службы ГРПШ не менее 35 лет, гарантия 3 года.


Установка выпускается в трех исполнениях по выходному давлению без обогрева:
  • УГРШ(К)-50С1-2 с выходным давлением 0,01-0,03 МПа;
  • УГРШ(К)-50С2-2 с выходным давлением 0,03-0,1 МПа;
  • УГРШ(К)-50С3-2 с выходным давлением 0,1-0,3 МПа.

И в трех исполнениях по выходному давлению с обогревом:
  • УГРШ(К)-50С1-2-О с выходным давлением 0,01-0,03 МПа с обогревом;
  • УГРШ(К)-50С2-2-О с выходным давлением 0,03-0,1 МПа с обогревом;
  • УГРШ(К)-50С3-2-О с выходным давлением 0,1-0,3 МПа с обогревом.

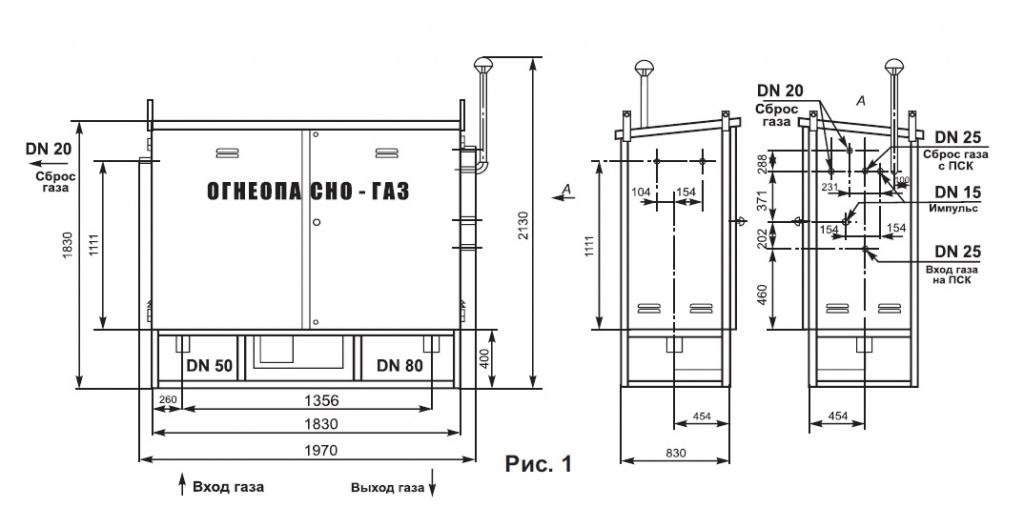

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

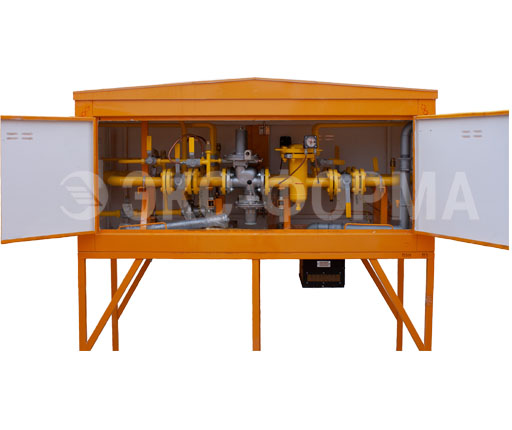

Установка состоит из металлического шкафа с двумя дверками, установленного на раме, на которой смонтировано технологическое оборудование. В комплектации с обогревателем под днищем расположен обогреватель (газогорелочное устройство), предназначенный для обогрева установки в холодное время года.

Технологическое газовое оборудование установки состоит из основной линии редуцирования и резервной линии.

Каждая линия редуцирования состоит из:

1) крана ГШК ДУ-50 на входе;

2) фильтра ФГ-50. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН20. Для замера входного давления необходимо при закрытых кранах КН15 и КН16 открыть кран КН12, а затем клапан КН20. Для замера давления после фильтра на первой линии редуцирования необходимо при закрытых кранах КН12 и КН16 открыть кран КН15, а затем клапан КН20. Соответственно и для замера давления на второй линии редуцирования. Кран КН17 (или КН18) служит для слива конденсата из фильтра ФГ-50;

3) регулятора давления газа РДК-50С, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;

4) крана ГШК ДУ-50 на выходе;

5) импульсного трубопровода с краном ГШК ДУ-15;

6) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода. Для замера давления и настройки клапана ПСК предназначены краны КН14 и КН19.

Для замера давления на выходе установлен кран ГШК ДУ-15 с ниппелем для присоединения мановакуумметра.

Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран КН7 (или КН8).

Для обогрева установки в холодное время года служит обогреватель (газогорелочное устройство) ОГ, к которому через кран КН21 и регулятор РД3 поступает газ требуемого давления
