Газорегуляторные пункты ГРПУ-2-1С-ЭК представляют собой современные блочные комплексы, предназначенные для понижения входного давления природного газа, его фильтрации, поддержания заданного уровня выходного давления и точного коммерческого учета расхода газа.
Благодаря применению регуляторов давления РДСК-50/400 (в различных исполнениях: РДСК-50/400М, РДСК-50/400Б) и наличию корректирующих устройств, такие комплексы широко используются в промышленных системах газоснабжения, в теплоэнергетике, на объектах коммунального и производственного назначения. ГРПУ обеспечивают стабильную подачу газа в различных условиях, включая повышенные температуры и агрессивную среду эксплуатации.
Основное назначение грпу в инженерной и производственной структуре — обеспечение безопасного и автоматического редуцирования давления, соответствие заданным параметрам подачи газа, а также снижение эксплуатационных расходов за счет оптимизированной схемы работы и автоматизации процессов.
Модель ГРПУ-2-1С-ЭК особенно актуальна в системах, где требуется высокая надежность и отказоустойчивость. Это достигается за счет использования двух линий редуцирования, которые могут работать параллельно или поочередно, исключая останов оборудования при регламентных работах.
Назначение и особенности конструкции

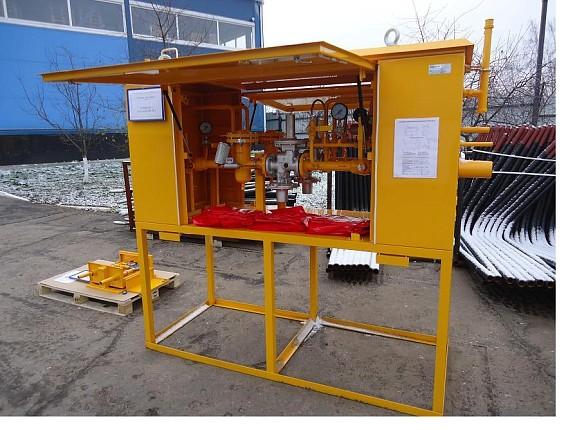

ГРПУ-2-1С-ЭК используется в качестве основного элемента для регулирования давления природного газа в сетях низкого, среднего и высокого давления. Такое оборудование востребовано в котельных, на территориальных тепловых пунктах, газонаполнительных компрессорных станциях, производственных корпусов. Конструкция предполагает размещение всех компонентов внутри шкафного металлического корпуса в климатическом исполнении У1, что позволяет монтировать грпу как в специально оборудованных помещениях, так и в уличных условиях на площадках с температурными перепадами.
Комплектация грпу модульная и подбирается с учётом технического задания заказчика, исходя из показателей расхода газа, входного давления, климатических условий и требований по автоматизации процесса. Базово грпу включает фильтры газовые, регуляторы давления, предохранительные запорные и сбросные клапаны, счетчики газа, арматуру, измерительные приборы, систему обогрева и блок управления.
Ключевые компоненты ГРПУ-2
- Регуляторы давления – автоматическое поддержание выходного давления в пределах заданных значений вне зависимости от изменений на входе. Используется оборудование типа РДСК, РДГД, РДБК1, РДУ, обеспечивающее надежную работу в промышленных условиях.
- Счетчики газа – для коммерческого учета устанавливаются приборы учета различных типов: турбинные, ротационные, ультразвуковые, оснащенные датчиками температуры и давления, а также электронными корректирующими устройствами.
- Фильтры газовые – устройство предварительной очистки потока от механических примесей, пыли, влаги и других загрязнителей, которые могут негативно повлиять на работу арматуры и измерительных приборов.
- Клапаны предохранительные – сбрасывающие и запорные механизмы, обеспечивающие мгновенное перекрытие потока или частичную разгрузку системы при нарушении нормативных параметров.
- Шаровые краны – устройства промышленного класса, рассчитанные на высокие нагрузки, используются для полного отключения подачи газа для технических или аварийных мероприятий.
- Манометры – обеспечивают визуальный контроль за текущим уровнем давления на входе, на выходных линиях и внутри байпасной системы.
Преимущества комплексов ГРПУ-2-1С-ЭК
Применение грпу обеспечивает существенные выгоды:
- Повышение надежности системы газоснабжения за счет использования двух линий, арматуры резервного включения, автоматизированного управления.
- Снижение эксплуатационных затрат благодаря снижению потерь газа, быстрой диагностике неисправностей, долговечности комплектующих.
- Гибкость в комплектации – возможность установки различных регуляторов, корректоров и счетчиков газа в зависимости от задач.
- Соответствие действующим стандартам промышленной безопасности и требованиям к измерительным приборам для коммерческого и технического учета.
В грпу производятся все необходимые процедуры очистки газа, редуцирования и учета с соблюдением регламентов по качеству, температурным режимам и давлению. В случае аварии система обесточивается, осуществляется перекрытие подачи с последующим сигнализированием оператору. Благодаря датчикам перепада давления возможна точная проверка степени загрязненности фильтра либо контроль корректной работы измерительных приборов. Также комплексно решается задача поддержания теплоизоляции компонентов, особенно при низких температурах.
Применение в различных отраслях
ГРПУ-2 находит применение в здании жилищного и коммунального назначения, промышленных предприятиях, газоэнергетике. У газорегуляторных пунктов этой модели высокая масштабируемость, что делает их востребованными по грпу в реализации проектов капитального строительства и модернизации старых объектов газоснабжения. Производитель выпускает грпу для разнообразных условий эксплуатации – мобильные блок-контейнеры, стационарные узлы, модификации во взрывобезопасном исполнении, варианты для встройки в технологическое оборудование, шкафные комплексы со скрытой либо открытой разводкой линий подачи газа.
В системах автоматического управления предусмотрено программное обеспечение для интеграции с диспетчерскими службами. Такая архитектура позволяет контролировать параметры давления, температуры и объема газа не только локально, но и удалённо, используя каналы связи. Также возможно подключение модуля телеметрии и отправка данных в режиме реального времени.
Дополнительные возможности по индивидуальному заказу
Компания предлагает также расширенные комплектации грпу с различными функциональными модулями. Помимо оборудования серийного образца, возможны решения с индивидуальной настройкой под конкретную задачу. В том числе:
- Специализированные шкафы с дополнительной теплоизоляцией;
- Автономные источники питания и управления;
- Редуцирование для нестандартных входных давлений;
- Подключение ко вторичным датчикам и исполнительным механизмам;
- Доставка на объект клиента и шефмонтаж оборудования.
В газорегуляторных установках важнейшим условием стабильной работы остается сбалансированная работа всех контуров регулирования и учета. В грпу реализована концепция комплексного подхода — от фильтрации до автоматического отключения, что делает модельную линейку максимально универсальной. В газорегуляторных пунктах могут одновременно использоваться несколько типов регуляторов и корректоров, за счет чего повышается точность учета и надежность.
Газорегуляторное оборудование должно отвечать жестким требованиям по безопасности и контролю. Все газорегуляторные установки изготавливаются в соответствии с техническими условиями и проходят испытания на герметичность и функциональность перед вводом в эксплуатацию. Размещение ГРПУ может быть выполнено с учетом действующих норм по установкам на кровле, фасадах зданий, отдельно стоящих площадках.
Ответ на вопрос «что такое газорегуляторный пункт?» — это сложный технологический комплекс, от качества исполнения которого зависит безопасность и эффективность всей системы газоснабжения. Газорегуляторными пунктами, как индустриальным решением, должны управлять квалифицированные специалисты. В газорегуляторных пунктах важны как физические характеристики арматуры, так и программное обеспечение, обеспечивающее мониторинг и автоматизацию процессов.
