Газорегуляторная установка УГРШ-50НВ(НН)(ВВ) выпускается с двумя основными линиями редуцирования газа и двумя байпасами. Установка имеет два выхода газа и предназначена для газоснабжения объектов с различными параметрами выходного давления.

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Установка газорегуляторная шкафная УГРШ-50НВ(НН,ВВ)-ОГ (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150.

ПРЕИМУЩЕСТВА ГАЗОРЕГУЛЯТОРНЫХ ШКАФНЫХ УСТАНОВОК ГРПШ

ПРОИЗВОДСТВО

ЭКСПЛУАТАЦИЯ

Минимальное количество сварных швов
Детали корпуса ГРПШ изготавливаются на собственном листогибочном оборудовании.

 Работа с любыми расходами газа
Наши установки работают от 0 нм³/ч. до максимальных расходов газа.

Порошковая окраска корпуса шкафа
Французское Увеличенный срок службы ЛКП. Краска наносится на детали электростатическим распылением. Для запекания порошковой краски используются печи полимеризации.

Стабильность выходного давления
Все модели установок отличаются высокой стабильностью поддержания выходного давления независимо от изменения расхода или входного давления.

Утепление жидкой теплоизоляцией
Для северных районов каркас шкафа утепляется изнутри жидкой теплоизоляцией. Слой в 1 мм сопоставим по своим свойствам с 50 мм рулонного утеплителя.

Высокая пропускная способность
Наши установки обладают наибольшей пропускной способностью среди существующих моделей подобного типа.

Газовый обогрев с пьезорозжигом
В ГРПШ устанавливаются 1 или 2 газовых обогревателя с пьезорозжигом, с 6 режимами работы, автоматикой безопасности и дополнительным теплообменником.

Высокая безопасность эксплуатации
Конструкция запорных устройств обеспечивает высокую точность срабатывания, ложные срабатывания исключены полностью.


Узел учета, телеметрия, диспетчеризация
Телеметрия во взрывозащитном исполнении способна работать автономно до 5 лет, данные передаются по каналам беспроводной связи.
 Минимальные эксплуатационные затраты
Срок службы ГРПШ не менее 35 лет, гарантия 3 года.


Установка выпускается в шести исполнениях:

  • УГРШ-50НВ-О - с низким и высоким выходным давлением, с обогревом;
  • УГРШ-50НВ - с низким и высоким выходным давлением, без обогрева;
  • УГРШ-50НН-О - с двумя разными низкими выходными давлениями, с обогревом;
  • УГРШ-50НН - с двумя разными низкими выходными давлениями, без обогрева;
  • УГРШ-50ВВ-О - с двумя разными высокими выходными давлениями, с обогревом;
  • УГРШ-50ВВ - с двумя разными высокими выходными давлениями, без обогрева.

Пример записи обозначения при заказе:
  • «Установка газорегуляторная шкафная УГРШ-50НВ-О ТУ 4859-012-12213528-04»;
  • «Установка газорегуляторная шкафная УГРШ-50ВВ ТУ 4859-012-12213528-04».
УСТРОЙСТВО И РАБОТА

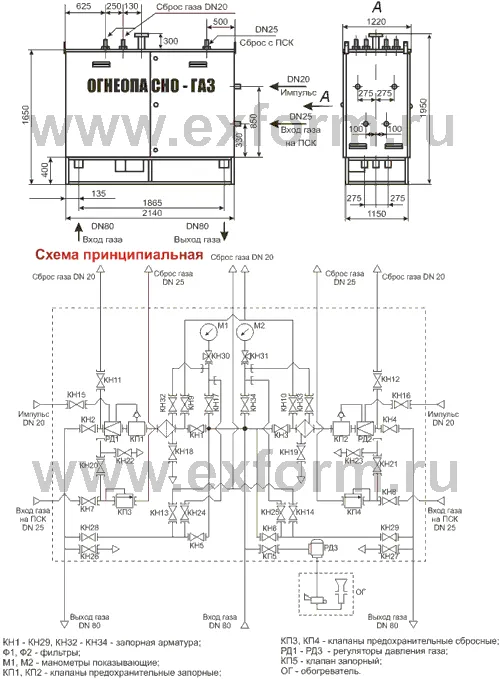

Установка состоит из металлического шкафа 1, в котором смонтировано технологическое оборудование 2. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию. Под днищем расположен обогреватель 3, предназначенный для обогрева установки в холодное время года.

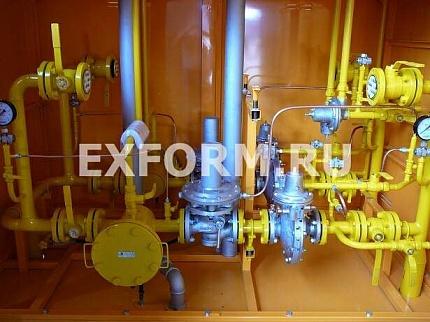

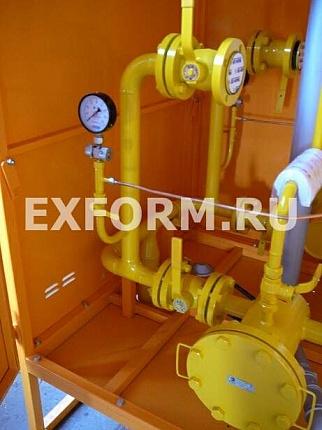

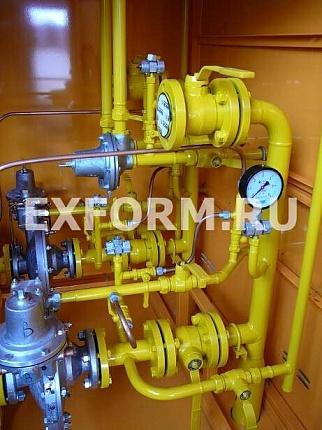

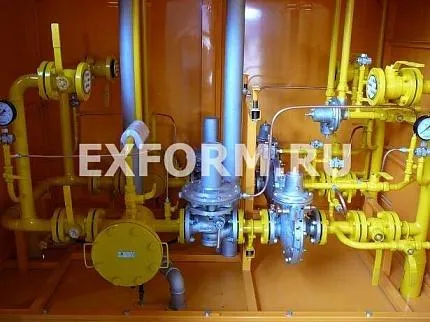

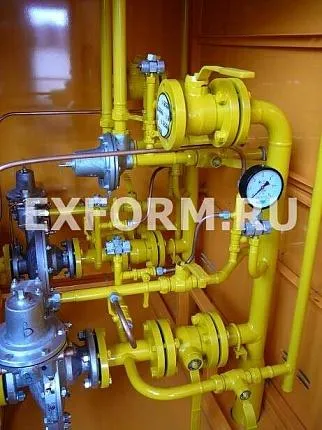

Технологическое оборудование установки состоит из двух линий редуцирования, объединенных общим входным трубопроводом. Каждая линия редуцирования включает в себя рабочую линию и обводную (байпас).

Газ через шаровые краны КН1 и КН3 поступает к фильтрам ФГ-50 Ф1 и Ф2, очищается от механических примесей и поступает к клапанам предохранительным запорным КП1 и КП2, предназначенным для автоматического отключения подачи газа при повышении и понижении выходного давления сверх допустимых значений. От клапанов газ поступает к регуляторам давления газа РД1 и РД2, предназначенным для редуцирования и поддержания выходного давления на заданном уровне независимо от изменения расхода и входного давления.

Для визуального наблюдения за давлением газа на входе и перепада на фильтрах Ф1 и Ф2 предусмотрены манометры М1 и М2 с кранами КН24 и КН17; КН32 и КН30 первой линии редуцирования и КН25, КН34; КН31, КН33 второй линии редуцирования.

Краны КН18 и КН19 служат для слива конденсата из фильтров.
От регуляторов давления газа РД1 и РД2 газ через КН2 и КН4 поступает к потребителю.
Для перекрытия импульсных линий установлены краны КН15 и КН16.
Обводные линии (байпасы) с кранами КН5 и КН6 и вентилями КН28 и КН29 предназначены для бесперебойной работы каждой линии редуцирования в случае ремонта рабочих лиинй.
Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы: высокого давления с кранами КН9; КН10; КН13; КН14 и низкого давления с кранами КН11 и КН12.
Сбросные клапаны ПСК-25 КП3 и КП4 служат для аварийного сброса газа в атмосферу через подводящие трубопроводы с кранами КН7 и КН8 и сбросных трубопроводов. Для замера давления и настройки клапанов предназначены краны шаровые ДУ-20 КН20, КН21, КН22 и КН23.

Для замера давления на выходе установлены краны КН26 и КН27: с ниппелем для подключения мановакуумметра (для низкого выходного давления) или штуцера для подключения манометра (для высокого выходного давления).
Для обогрева установки в холодное время года служит обогреватель ОГ, к которому через вентиль КП5 и регулятор давления РД3 поступает газ требуемого давления.
