ГРУ(К)-50Н
ГРУ(К)-50Н

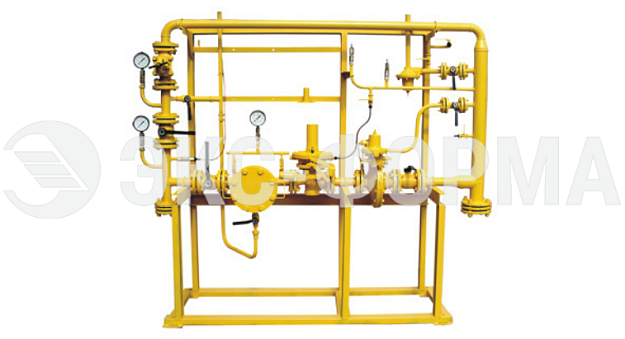

Газорегуляторная установка ГРУ(К)-50Н сконструирована на базе регуляторов РДК-50Н и состоит из одной линий редуцирования газа. Подвод газа горизонтальный или вертикальный. Применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов с давлением газа на входе до 1.2 МПа,на выходе — 2-5 кПа и расходом газа до 2400 м3/ч.
  • Срок службы 35 лет
  • Гарантия 3 года
  • Межсервисный интервал 7 лет
  • ИНТЕРГАЗСЕРТ

Установка газорегуляторная  ГРУ(К)-50Н на раме с регулятором давления газа РДК-50Н предназначена для газоснабжения абонентов суммарным расходом не превышающим 2400 м3/ч. Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150.
  • Комплектуется регулятором РДК-50/20Н с седлом 20 мм или РДК-50/30Н с седлом 30 мм.
  • Выпускается с диапазоном выходных давлений от 2 до 5 кПа по ТУ 4859-012-12213528-04.
ГРУ(К)-50Н состоит из металлической рамы, на которой смонтировано технологическое оборудование, которое крепится хомутами к раме и кронштейнам.

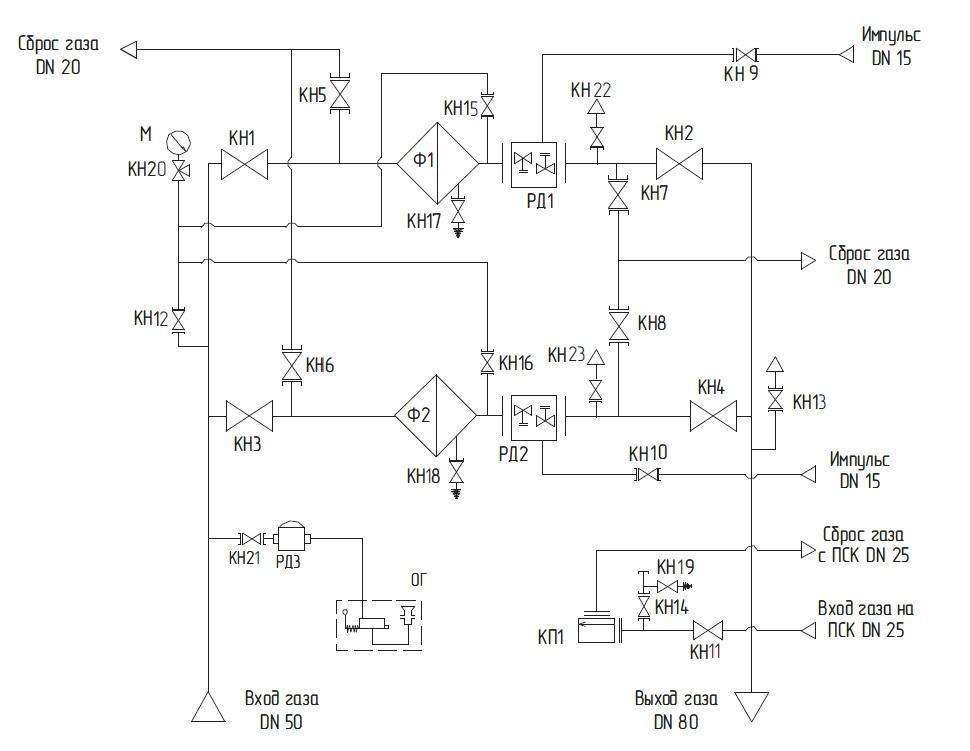

Линия редуцирования состоит из:
  • крана газового шарового фланцевого ДУ-50 на входе;
  • фильтра ФГ-50. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН20. Для замера входного давления необходимо при закрытых кранах КН15 и КН16 открыть кран КН12, а затем клапан КН20. Для замера давления после фильтра на первой линии редуцирования необходимо при закрытых кранах КН12 и КН16 открыть кран КН15, а затем клапан КН20. Соответственно и для замера давления на второй линии редуцирования. Кран КН17 (или КН18) служит для слива конденсата из фильтра Ф1 (или Ф2);
  • регулятора давления газа РДК-50Н, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
  • крана шарового ДУ-50 на выходе;
  • импульсного трубопровода с краном КН9 (или КН10);
  • предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода. Для замера давления и настройки КП1 предназначены краны КН14 и КН19.

Для замера давления на выходе установлен кран КН13 с ниппелем для присоединения мановакуумметра.

Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран КН7 (или КН8).

Для обогрева установки в холодное время года служит обогреватель (газогорелочное устройство) ОГ, к которому через кран КН21 и регулятор РД3 поступает газ требуемого давления
В конструкцию установки могут быть внесены изменения, не отражающиеся на ее технических характеристиках и не нарушающие правила промышленной безопасности по ПБ 12-529-03, ГОСТ Р 54983-2012 и СНиП 42-01-2002(СП 62.13330.2011).

Для расчета конфигурации оборудования требуется обратиться к менеджеру. Менеджер оформит заявку в отдел главного конструктора.
