ГРУ-50Н(В)
ГРУ-50Н(В)
ГРУ-50Н(В)
ГРУ-50Н(В)
ГРУ-50Н(В)
ГРУ-50Н(В)
ГРУ-50Н(В)
ГРУ-50Н(В)
ГРУ-50Н(В)

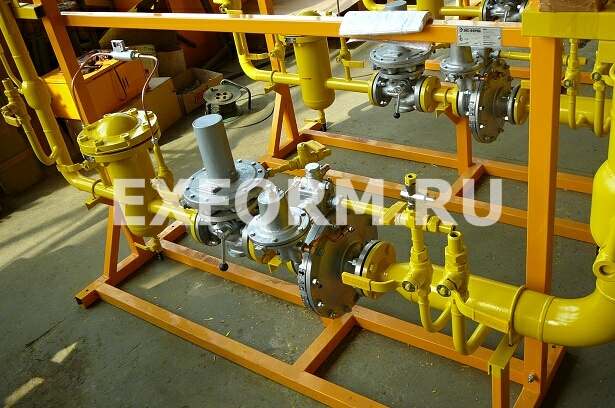

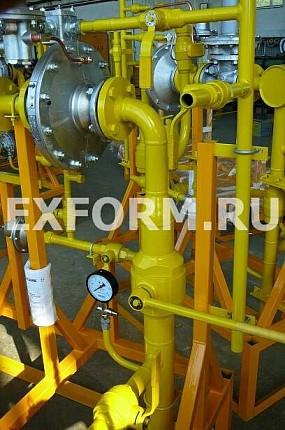

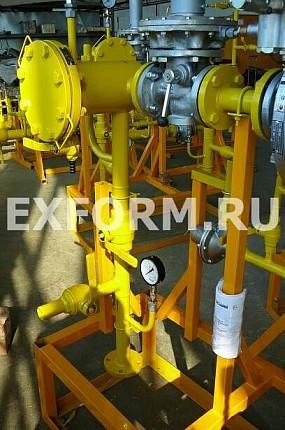

Установка газорегуляторная ГРУ-50 выпускается на раме с регуляторами прямоточного типа РДП-50Н или РДП-50В.

Газорегуляторная установка ГРУ-50Н, ГРУ-50В применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов с давлением газа на входе до 1.2 МПа и расходом не более 6067 м3/ч.
  • Срок службы 35 лет
  • Гарантия 3 года
  • Межсервисный интервал 7 лет

  • ИНТЕРГАЗСЕРТ




Установка газорегуляторная ГРУ-50Н, ГРУ-50В (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Условия эксплуатации установки должны соответствовать климатическому исполнению УХЛ4 ГОСТ 15150.

Установка выпускается в двух исполнениях:
  • ГРУ-50Н - с низким выходным давлением;
  • ГРУ-50В - с высоким выходным давлением.
Пример записи обозначения при заказе:
  • «Установка газорегуляторная ГРУ-50Н ТУ 4859-012-12213528-04»;
  • «Установка газорегуляторная ГРУ-50В ТУ 4859-012-12213528-04».

Устройство и принцип работы

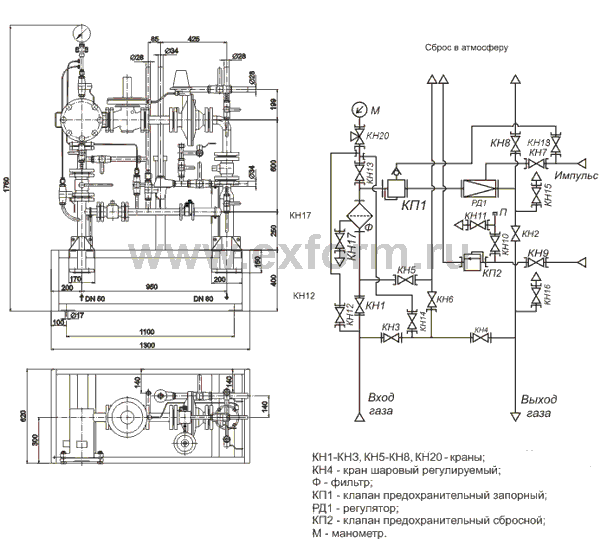

 Технологическое газовое оборудование установки состоит из линии редуцирования и обводной линии (байпаса).
Через кран КН1 фильтр Ф и клапан КП1 газ поступает к регулятору давления РД1, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран КН2 газ поступает к потребителю.
  • Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтре, а также замера давления на обводной линии, предусмотрен манометр М с клапаном КН16.
  • Для замера входного давления необходимо, при закрытых кранах КН9 и КН8, открыть кран КН10, а затем клапан КН16.
  • Для замера давления после фильтра необходимо, при закрытых кранах КН10 и КН8, открыть кран КН9, а затем клапан КН16.
  • Для замера давления на обводной линии необходимо, при закрытых кранах КН9 и КН10, открыть кран КН8, а затем клапан КН16. Замер давления на выходе линии редуцирования осуществляется через кран КН12.
  • Для продувки участков газопроводов «на свечу» после первого отключающего устройства основной и обводной линий предназначены краны КН5 и КН4.
  • Для продувки основной линии после регулятора «на свечу» предназначен кран КН7.
  • Краны КН1 и КН2 предназначены для перекрытия линии редуцирования в случае ремонта; краны КН6, КН13 для перекрытия поступления газа в импульсную линию.
  • Обводная линия предназначена для обеспечения бесперебойной работы установки в случае ремонта на основной линии.
  • Для аварийного сброса газа в атмосферу предназначен клапан предохранительный сбросной КП2. Кран КН3 служит для отключения клапана КП2.
  • Для настройки клапана КП2 предназначен краны КН14, КН15.

Порядок работы

Пуск в работу установки в соответствии со схемами производить в следующей последовательности:
  • по манометру М проверить давление на входе, открыв кран КН10 и КН16;
  • медленно открыть кран КН1;
  • взвести клапан КП1;
  • медленно открыть кран КН2; затем краны КН6 и КН13 на импульсном газопроводе и КН3 перед сбросным клапаном КП2.
При необходимости перехода на редуцирование с помощью обводной (байпасной) линии медленно и плавно открыть кран КН18, предварительно открыв кран КН4. Выставить давление чуть выше выходного давления , следя по манометру М, подключенному через клапан КН16 и кран КН8. Медленным открытием крана с ручным приводом КН19 установить необходимое выходное давление. Давление на выходе из установки контролируется через кран КН12. Закрыть кран КН4. Основная линия редуцирования отключается путем перекрытия кранов КН1, КН2, КН6 и КН13.
