Пункт газорегуляторный блочный предназначен для редуцирования газа высокого давления первой категории (от 0,6 МПа до 1,2 МПа) и среднего давления (от 0,3 МПа до 0,005 МПа) на требуемое и автоматического отключения подачи газа при повышении значений, а также для коммерческого учета расхода газа
-
Срок службы 50 лет
-
Гарантия 3 года
Завод "ЭКС-ФОРМА" изготавливает ПГБ-15-2Н(В)-У1 на базе регуляторов давления газа РДГ-80 с одной, двумя или четырьмя линиями редуцирования газа с возможностью установки комплексов телеметрии и тремя видами обогрева на выбор заказчика - газовым, водяным или электрическим.
ПГБ-15-2НУ1 и ПГБ-15-2ВУ1 используются в системах газоснабжения жилых зданий, объектов промышленного и сельскохозяйственного назначения с расходами газа до 14300 м3/ч.
Газорегуляторные пункты ПГБ-15-2Н-У1 и ПГБ-15-2В-У1 используются в системах газоснабжения для понижения входного давления газа на заданное для потребителей.Помимо этого, газорегуляторные пункты ПГБ на базе регулятора РДГ-80 обеспечивают автоматическое перекрытие подачи газа в случае выхода значения выходного давления из допустимого диапазона. Установленный перед регулятором фильтр обеспечивает очищение газа от механических частиц, содержащихся в природном газе.

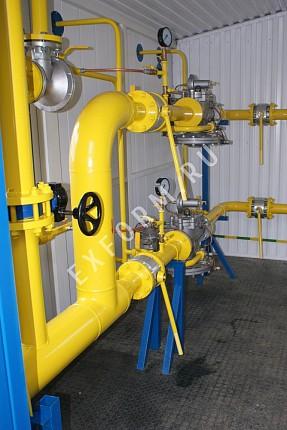

Газорегуляторный пункт ПГБ-15-2Н-У1 и ПГБ-15-2В-У1 включает в себя:
- узлы фильтрации на базе ФГ-100;
- основная линия редуцирования давления газа с РДГ-80;
- резервная линия редуцирования давления газа с РДГ-80.
Принцип работы ПГБ на базе РДГ-80

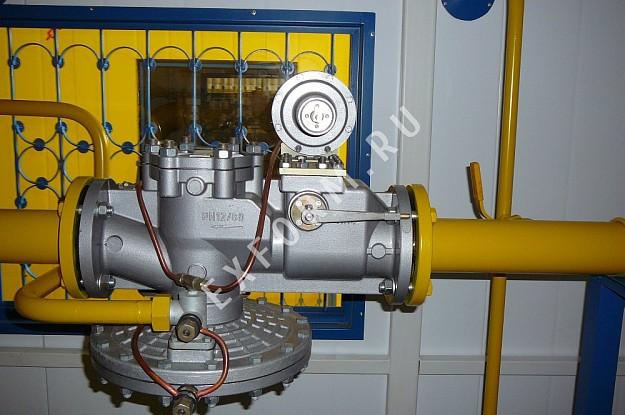

Поступивший через входной кран газовый поток проходит через фильтр ФГ, затем попадает на регулятор РДГ-80, где давление газа редуцируется до заданных значений. После этого газовый поток поступает к потребителю через выходной кран ГШК.
Измерение входного и выходного давления осуществляется входным и выходным манометрами соответственно.
В случае если выходное давление поднимается до критических значений, происходит срабатывание сбросного клапана (включая клапан, встроенный в регулятор), в результате чего газ выбрасывается в атмосферу. Последующее повышение или понижение давления газа регулируется встроенным в регулятор предохранительно-запорным клапаном, обеспечивающим перекрытие поступления газового потока к регулятору.
Во время ремонтных работ на основной линии редуцирования, подача газа к потребителю осуществляется посредством резервной линии. Проходя через регулятор, давление газа редуцируется до требуемых значений, после чего газовый поток поступает к потребителю.
На резервной линии редуцирования, как и на основной, установлены входной и выходной манометры.
