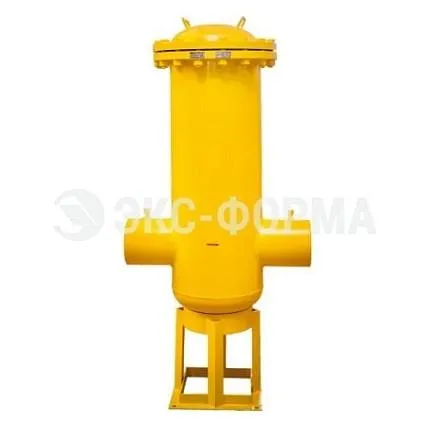

Фильтр газовый ФГ-100 — старшая модель в линейке фильтров «Экс-Форма» с максимальной пропускной способностью до 20 000 м³/ч. Предназначен для очистки природного газа по ГОСТ 5542-2014 от механических примесей на крупных объектах: газорегуляторных пунктах (ГРП, ГРПБ, ГРПШ), станциях высокого давления, магистральных ответвлениях. По сравнению с моделью ФГ-80, пропускная способность увеличена на 33%. Цена — от 96 800 руб. Срок службы — 35 лет, гарантия — 3 года.
Ключевые показатели
- Срок службы: 35 лет
- Гарантия: 3 года
- Номинальный диаметр: DN 100
- Степень фильтрации: 25–80 мкм
- Максимальная пропускная способность: до 20 000 м³/ч
- Модификаций: 8 (линейное, угловое, БС)
- Сертификаты: ГАЗСЕРТ, ИНТЕРГАЗСЕРТ
- ТУ: 3712-018-12213528-06
8 (800) 550-52-31 или market@exform.ru
Содержание
- Чем ФГ-100 отличается от ФГ-80
- Устройство и принцип работы
- Технические характеристики
- Почему ФГ-100 от «Экс-Форма» лучше аналогов
- Сертификаты и документация
- Цена, сроки, доставка
- Часто задаваемые вопросы
Чем ФГ-100 отличается от ФГ-80
ФГ-100 — флагман линейки, рассчитанный на максимальные расходы газа. По сравнению с ФГ-80 имеет увеличенный на 33% расход и расширенный диапазон рабочего давления:
| Параметр | ФГ-80 | ФГ-100 |
|---|---|---|
| Номинальный диаметр, DN | 80 | 100 |
| Максимальная пропускная способность | 15 000 м³/ч | 20 000 м³/ч |
| Степень фильтрации | 25–80 мкм | 25–80 мкм |
| Рабочее давление (угловые) | 1,2 МПа | 1,2 МПа |
| Масса (сварное, станд.) | 103 кг | 105 кг |
| Масса БС | 58 кг | 60 кг |
| Срок службы | 35 лет | 35 лет |
| Цена | от 66 000 руб. | от 96 800 руб. |
Устройство и принцип работы

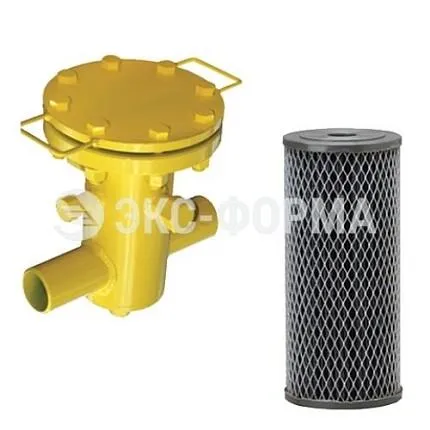

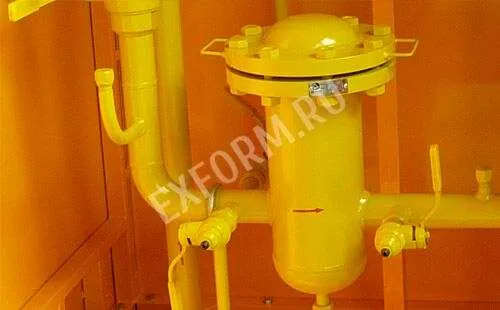

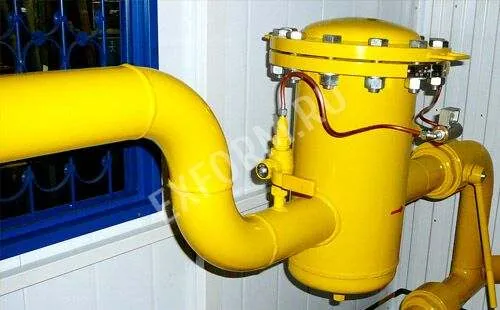

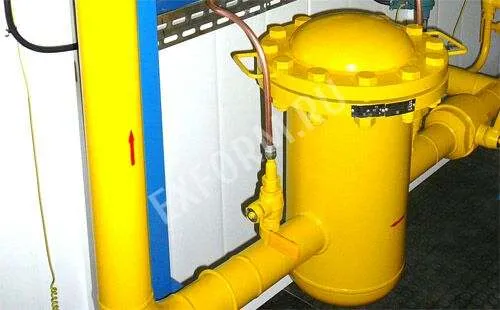

Фильтр ФГ-100 состоит из металлического корпуса колоколообразной формы с верхней крышкой для извлечения фильтроэлемента. Внутри находится фильтрующая кассета из армированной стальной сетки и синтетического нетканого полотна с гофрированной поверхностью, значительно увеличивающей площадь фильтрации. Выпускается в двух исполнениях по типу крепления: фланцевое или приварное, с прямым и угловым расположением патрубков.
Принцип работы: газ проходит через фильтроэлемент, очищается от твёрдых частиц, которые оседают в нижней части корпуса. При засорении крышка отвинчивается, фильтроэлемент вынимается, продувается или заменяется новым, кассета промывается. Перепад давлений на засоренном фильтроэлементе не должен превышать 5 000 Па для стандартного исполнения или 10 000 Па для БС. При превышении — фильтроэлемент подлежит замене.
Условия эксплуатации — климатическое исполнение У3 по ГОСТ 15150-69: температура окружающего воздуха от −40 до +45°С, относительная влажность не более 95% при +30°С. Температура рабочей среды — от −10 до +50°С. Дополнительных вредных факторов (шума, вибраций) фильтр при использовании не создаёт. Потерь газа при эксплуатации не имеется. Возможна поставка с запасными фильтрующими кассетами.
Технические характеристики

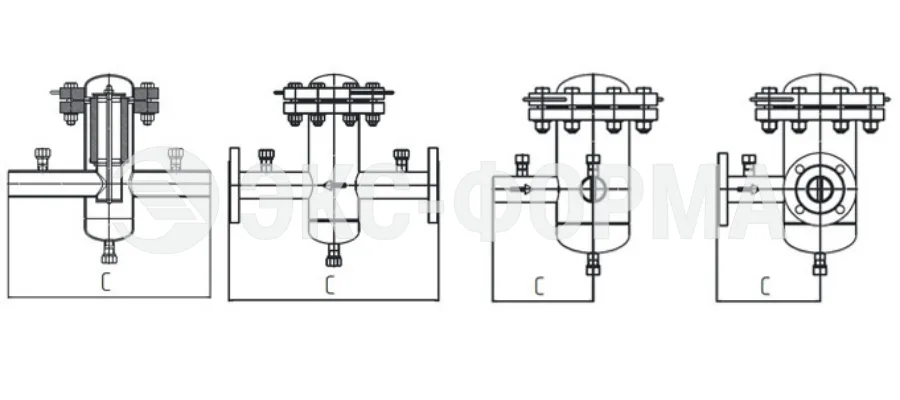

Фильтры с линейным расположением патрубков
| Модель | DN | Расход, м³/ч | Перепад, кПа | Соединение | Длина, мм | Габариты Д×Ш×В, мм | Масса, кг | Фильтрация, мкм |
|---|---|---|---|---|---|---|---|---|
| ФГ 100 | 100 | 20 000 | 5 | Сварное | 560 | 560×405×704 | 105 | 80 |
| ФГ 100Ф | Фланцевое | 570 | 570×405×704 | 115 | 80 | |||
| ФГ 100К | Сварное/Фланцевое | 565 | 565×405×704 | 110 | 80 | |||
| ФГ 100 БС | 10 | Сварное | 560 | 560×335×655 | 60 | 25 | ||
| ФГ 100Ф БС | Фланцевое | 570 | 570×335×655 | 70 | 25 | |||
| ФГ 100К БС | Сварное/Фланцевое | 565 | 565×335×655 | 65 | 25 |

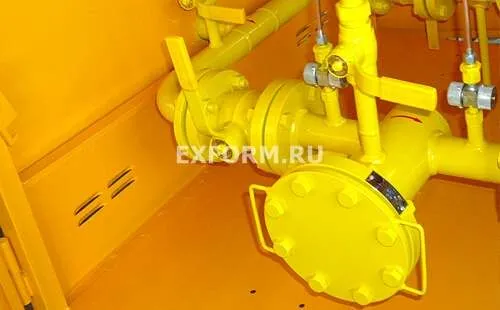

Фильтры с угловым расположением патрубков
| Модель | Давление, МПа | DN | Расход, м³/ч | Соединение | Длина, мм | Габариты Д×Ш×В, мм | Масса, кг | Фильтрация, мкм |
|---|---|---|---|---|---|---|---|---|
| ФГ 100.У | 1,2 | 100 | 20 000 | Сварное | 280 | 485×485×704 | 105 | 80 |
| ФГ 100Ф.У | Фланцевое | 285 | 490×490×704 | 115 | 80 |
Почему ФГ-100 от «Экс-Форма» лучше аналогов
| Параметр | ФГ-100 «Экс-Форма» | Типовые аналоги |
|---|---|---|
| Степень фильтрации | до 25 мкм | 80–100 мкм |
| Гарантия | 3 года | 1 год |
| Количество модификаций | 8 (БС, лин., угл.) | 2–3 |
| Гофрированный фильтроэлемент | Есть (увеличенная площадь) | Нет |
| Синтетическое полотно | Не боится влаги | Бумажное (размокает) |
| Запасной фильтроэлемент | Возможна поставка | Нет |
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«ФГ-100 — это фильтр для объектов, где остановка газоснабжения недопустима в принципе. Был случай на магистральном ответвлении: заказчик поставил ФГ-80 с расходом 18 000 м³/ч при паспортных 15 000. Первые полгода работало, но зимой, когда потребление выросло до пиковых 19 000, перепад на фильтре ушёл за 8 кПа. Регулятор перестал держать давление. Замена на ФГ-100 решила проблему — перепад вернулся к штатным 2 кПа. Мораль: если ваш максимальный расход приближается к паспортному пределу фильтра — берите следующий типоразмер».
«И отдельно про БС: при расходах свыше 15 000 м³/ч я настоятельно рекомендую исполнение с фильтрацией 25 мкм. На таких объёмах количество примесей, проходящих через фильтр, кратно выше. Тонкая очистка продлевает жизнь регулятору на годы».
Сертификаты и документация
Фильтры газовые ФГ
Смотреть PDF →Фильтры ФГ
Смотреть →Технические условия
Смотреть →Цена, сроки изготовления, условия доставки
Ориентировочная стоимость фильтра ФГ-100 — от 96 800 руб. в зависимости от модификации и объёма поставки. Для точного расчёта цены:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Получите коммерческое предложение в течение 1 часа.
Доставка по всей России транспортными компаниями. Самовывоз со склада в Саратове. Возможна поставка с запасными фильтрующими кассетами.
Часто задаваемые вопросы (FAQ)
1. В чём разница между ФГ-100 и ФГ-100 БС?
БС — «быстрая смена»: допустимый перепад 10 кПа (вместо 5), фильтрация 25 мкм (вместо 80), уменьшенная масса (60 кг вместо 105 кг). Рекомендуется для объектов с высокими требованиями к чистоте газа.
2. Можно ли установить ФГ-100 на объект с расходом 8 000 м³/ч?
Технически — да, но это избыточно. Для расхода до 6 500 м³/ч достаточно ФГ-50, до 15 000 м³/ч — ФГ-80. ФГ-100 оправдан при расходах от 15 000 м³/ч.
3. Как часто менять фильтроэлемент в ФГ-100?
Ориентир — перепад давления: 5 кПа для стандартных, 10 кПа для БС. При нормальном качестве газа — раз в 1–2 года. Рекомендуется иметь запасную кассету на складе.
4. Чем отличается угловое исполнение от линейного?
Угловое (ФГ 100.У) — патрубки под 90°, для ГРПШ с ограниченным пространством. Пропускная способность та же — 20 000 м³/ч.
