Фильтр газовый ФГ-80 — устройство для очистки природного газа по ГОСТ 5542-2014 и других неагрессивных газов от механических примесей. Применяется в системах газораспределения и газопотребления промышленных, сельскохозяйственных и коммунально-бытовых объектов. По сравнению с моделью ФГ-50, обеспечивает втрое бо́льшую пропускную способность — до 15 000 м³/ч. Срок службы — 35 лет, гарантия — 3 года. Цена — от 66 000 руб.
Ключевые показатели
- Срок службы: 35 лет
- Гарантия: 3 года
- Номинальный диаметр: DN 80
- Степень фильтрации: 25–80 мкм
- Максимальная пропускная способность: до 15 000 м³/ч
- Модификаций: 8 (линейное, угловое, БС)
- Сертификаты: ГАЗСЕРТ, ИНТЕРГАЗСЕРТ
- ТУ: 3712-018-12213528-06
8 (800) 550-52-31 или market@exform.ru
Содержание
- Чем ФГ-80 отличается от ФГ-50
- Устройство и работа
- Технические характеристики
- Почему ФГ-80 от «Экс-Форма» лучше аналогов
- Сертификаты и документация
- Цена, сроки, доставка
- Часто задаваемые вопросы
Чем ФГ-80 отличается от ФГ-50
ФГ-80 — следующий типоразмер после ФГ-50, рассчитанный на крупные объекты с высоким расходом газа:
| Параметр | ФГ-50 | ФГ-80 |
|---|---|---|
| Номинальный диаметр, DN | 50 | 80 |
| Максимальная пропускная способность | 6 500 м³/ч | 15 000 м³/ч |
| Степень фильтрации | 25–80 мкм | 25–80 мкм |
| Рабочее давление | до 5,0 МПа | до 1,2 МПа |
| Масса (сварное, станд.) | 35 кг | 103 кг |
| Срок службы | 35 лет | 35 лет |
| Цена | от 40 000 руб. | от 66 000 руб. |
Устройство и работа

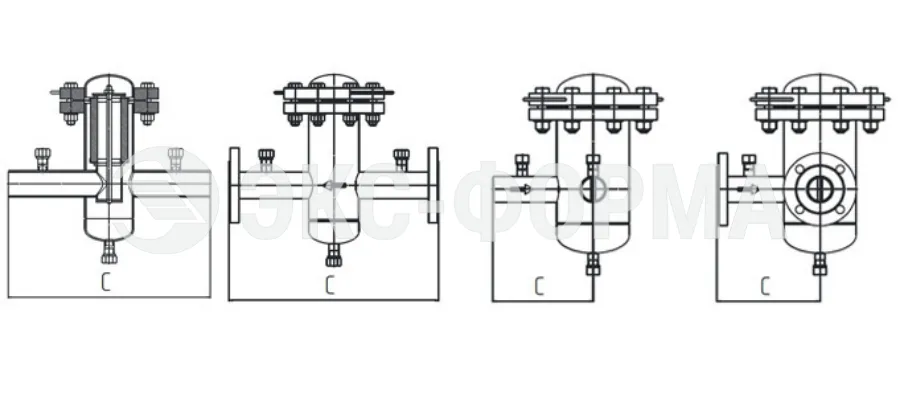

Фильтр ФГ-80 состоит из металлического корпуса колоколообразной формы с верхней крышкой для извлечения фильтроэлемента. Внутри находится фильтрующая кассета из армированной стальной сетки и синтетического нетканого полотна с гофрированной поверхностью. Выпускается в двух исполнениях по типу крепления: фланцевое или приварное, с прямым и угловым расположением патрубков.
Оригинальность конструкции фильтрующего элемента заключается в гофрированной поверхности, значительно увеличивающей площадь фильтрации, и использовании синтетического нетканого полотна с различными плотностями. Это позволяет уменьшить габариты более чем в два раза по сравнению с аналогами и увеличить пропускную способность до 100 000 м³/ч (для старших моделей линейки).
Условия эксплуатации — климатическое исполнение У3 по ГОСТ 15150-69: температура окружающего воздуха от −40 до +45°С, относительная влажность не более 95% при +30°С. Температура рабочей среды — от −10 до +50°С. Дополнительных вредных факторов (шума, вибраций) фильтр при использовании не создаёт. Потерь газа при эксплуатации не имеется. Возможна поставка с запасным фильтроэлементом.
Технические характеристики
Фильтры с линейным расположением патрубков
| Модель | DN | Расход, м³/ч | Перепад, кПа | Соединение | Длина, мм | Габариты Д×Ш×В, мм | Масса, кг | Фильтрация, мкм |
|---|---|---|---|---|---|---|---|---|
| ФГ 80 | 80 | 15 000 | 5 | Сварное | 560 | 560×405×704 | 103 | 80 |
| ФГ 80Ф | Фланцевое | 570 | 570×405×704 | 110 | 80 | |||
| ФГ 80К | Сварное/Фланцевое | 565 | 565×405×704 | 107 | 80 | |||
| ФГ 80 БС | 10 | Сварное | 560 | 560×335×655 | 58 | 25 | ||
| ФГ 80Ф БС | Фланцевое | 570 | 570×335×655 | 65 | 25 | |||
| ФГ 80К БС | Сварное/Фланцевое | 565 | 565×335×655 | 62 | 25 |
Фильтры с угловым расположением патрубков
| Модель | Давление, МПа | DN | Расход, м³/ч | Соединение | Длина, мм | Габариты Д×Ш×В, мм | Масса, кг | Фильтрация, мкм |
|---|---|---|---|---|---|---|---|---|
| ФГ 80.У | 1,2 | 80 | 15 000 | Сварное | 280 | 485×485×704 | 103 | 80 |
| ФГ 80Ф.У | Фланцевое | 285 | 490×490×704 | 110 | 80 |
Почему ФГ-80 от «Экс-Форма» лучше аналогов
| Параметр | ФГ-80 «Экс-Форма» | Типовые аналоги |
|---|---|---|
| Степень фильтрации | до 25 мкм | 80–100 мкм |
| Гарантия | 3 года | 1 год |
| Количество модификаций | 8 (БС, лин., угл.) | 2–3 |
| Гофрированный фильтроэлемент | Есть (увеличенная площадь) | Нет |
| Синтетическое полотно | Не боится влаги | Бумажное (размокает) |
| Запасной фильтроэлемент | Возможна поставка | Нет |
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«ФГ-80 — это уже не рядовой фильтр, а оборудование для крупных объектов. Был случай: проектировщик заложил ФГ-50 на котельную с расходом 9 000 м³/ч. При пусконаладке перепад давления на чистом фильтре составил 3,5 кПа — вроде в норме. Но через полгода, когда фильтроэлемент частично забился, перепад вырос до 15 кПа, и регулятор начал "плавать". Поменяли на ФГ-80 — перепад упал до 1 кПа, проблема ушла. Мораль: не считайте пропускную способность фильтра по чистому элементу. Всегда закладывайте запас 30–40%».
«И ещё: для котельных с переменным расходом берите БС. Степень фильтрации 25 мкм — это защита регулятора на годы вперёд. Разница в цене между стандартом и БС — около 20%, а ремонт регулятора обойдётся в разы дороже».
Сертификаты и документация
Фильтры газовые ФГ
Смотреть PDF →Фильтры ФГ
Смотреть →Технические условия
Смотреть →Цена, сроки изготовления, условия доставки
Ориентировочная стоимость фильтра ФГ-80 — от 66 000 руб. в зависимости от модификации и объёма поставки. Для точного расчёта цены:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Получите коммерческое предложение в течение 1 часа.
Доставка по всей России транспортными компаниями. Самовывоз со склада в Саратове.
Часто задаваемые вопросы (FAQ)
1. В чём разница между ФГ-80 и ФГ-80 БС?
БС — «быстрая смена»: допустимый перепад 10 кПа (вместо 5), фильтрация 25 мкм (вместо 80), уменьшенные габариты и масса (58 кг вместо 103 кг).
2. Можно ли установить ФГ-80 на объект с расходом 3 000 м³/ч?
Технически — да, но это избыточно. Для расхода до 6 500 м³/ч достаточно ФГ-50. ФГ-80 оправдан при расходах от 6 500 до 15 000 м³/ч.
3. Как часто менять фильтроэлемент в ФГ-80?
Ориентир — перепад давления: 5 кПа для стандартных, 10 кПа для БС. При нормальном качестве газа — раз в 1–2 года. Возможна поставка с запасным фильтроэлементом.
4. Чем отличается угловое исполнение от линейного?
Угловое (ФГ 80.У) — патрубки под 90°, для ГРПШ с ограниченным пространством. Пропускная способность та же — 15 000 м³/ч.
