Дооснащение ГРПШ телеметрией — это установка комплекса удалённого мониторинга на уже работающий шкафной газорегуляторный пункт без замены оборудования и без остановки газоснабжения. Обычный «немой» ГРПШ превращается в интеллектуальный узел, который передаёт данные о давлении, температуре, расходе и состоянии запорной арматуры на диспетчерский пункт в реальном времени. Монтаж занимает 1–2 часа. Цена комплекта — от 150 000 руб.
Завод «Экс-Форма» выполняет дооснащение как собственных ГРПШ, так и шкафных пунктов других производителей — при условии совместимости посадочных мест для датчиков.
Хотите дооснастить ГРПШ телеметрией? Инженеры ПКФ «Экс-Форма» подберут комплект под вашу модель и рассчитают цену.
Содержание
- Можно ли установить телеметрию на работающий ГРПШ
- Что входит в комплект дооснащения
- Какие датчики нужны и куда их подключать
- Контроллер телеметрии: моноблок или распределённая система
- Каналы связи: что выбрать, если нет GSM
- Питание: автономное, сетевое, солнечное
- Что видит диспетчер после дооснащения
- Стоимость и порядок заказа
- Часто задаваемые вопросы
Можно ли установить телеметрию на работающий ГРПШ

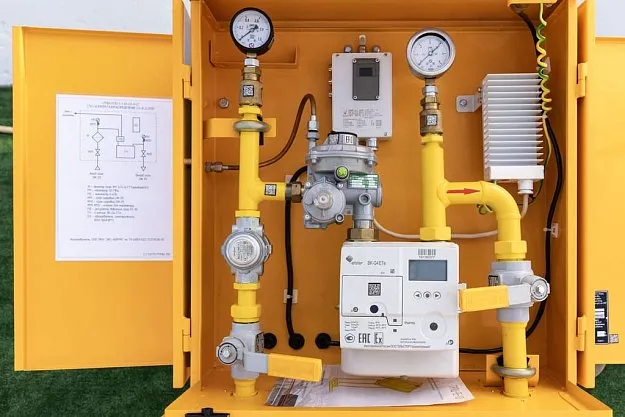

Да. Это ключевой момент, который важно понимать: для дооснащения не требуется замена регулятора, фильтра или запорной арматуры. Комплекс телеметрии монтируется в существующий шкаф параллельно с работающим оборудованием.
Подключение датчиков производится через искробезопасные барьеры, соответствующие классу взрывозащиты ExiaIIBT4. Все работы выполняются без остановки подачи газа потребителю. Монтаж занимает 1–2 часа и может быть выполнен как специалистами завода «Экс-Форма», так и обученным персоналом эксплуатационной службы заказчика.
Завод «Экс-Форма» выполняет дооснащение как собственных ГРПШ (на базе регуляторов РДП, РДК, РДНК), так и шкафных пунктов других производителей — при условии наличия свободных посадочных мест для датчиков или возможности врезки.
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«Самый частый вопрос от заказчиков: "У меня уже стоит ГРПШ, можно ли на него поставить телеметрию, или надо покупать новый?" Отвечаю: в 90% случаев — можно. Завод "Экс-Форма" изначально проектирует шкафы с запасом посадочных мест под датчики. Даже если у вас ГРПШ другого производителя — приезжаем, смотрим, в 7 из 10 случаев находим решение. Монтаж занимает пару часов, газ не перекрываем».
«Был объект в Тверской области: 8 ГРПШ, все "немые", разбросаны по району. Дооснастили телеметрией за три рабочих дня — по два шкафа в день. Через месяц заказчик окупил затраты только на экономии ГСМ — бригада перестала ездить для снятия показаний».
Что входит в комплект дооснащения
Минимальный набор для превращения «немого» ГРПШ в интеллектуальный узел мониторинга состоит из трёх компонентов: датчики, контроллер и канал связи. Разберём каждый.
Какие датчики нужны и куда их подключать
Набор датчиков зависит от того, какие параметры вы хотите контролировать. Ниже — от минимальной конфигурации до расширенной.
Минимальный набор (базовый мониторинг)
| Параметр | Тип датчика | Куда подключается |
|---|---|---|
| Давление на входе | Аналоговый, 4–20 мА | Входной патрубок (существующий штуцер) |
| Давление на выходе | Аналоговый, 4–20 мА | Выходной патрубок (существующий штуцер) |
| Перепад на фильтре | Датчик перепада давления | Штуцеры до и после фильтра ФГ |
| Температура в шкафу | Термопара или терморезистор | Внутри шкафа, крепление на DIN-рейку |
| Несанкционированное вскрытие | Магнитный геркон | Дверь шкафа |
Расширенный набор (полный контроль)
| Параметр | Тип датчика | Куда подключается |
|---|---|---|

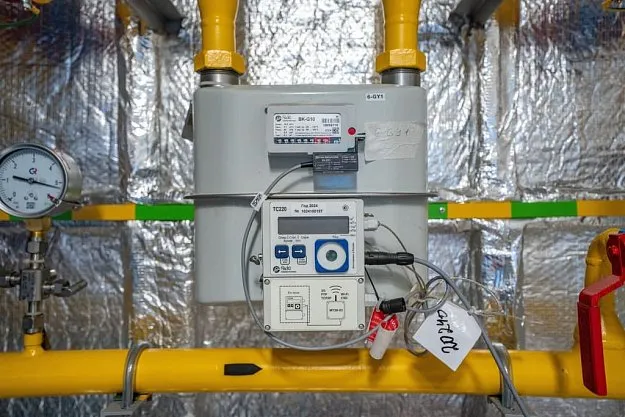

| Расход газа | Подключение к существующему счётчику | Интерфейс RS-232/RS-485 счётчика |
| Положение ручек ПЗК | Концевой выключатель | Шток ПЗК |
| Загазованность CH₄ | Датчик метана | Верхняя часть шкафа |
| Загазованность CO | Датчик угарного газа | Средняя часть шкафа |
| Напряжение на аккумуляторе | Встроенный вольтметр контроллера | — |
Важно: все датчики, устанавливаемые внутри ГРПШ, должны иметь взрывозащищённое исполнение ExiaIIBT4. Завод «Экс-Форма» поставляет датчики, уже сертифицированные для работы в газовой среде.
Контроллер телеметрии: моноблок или распределённая система
Для дооснащения ГРПШ оптимален моноблочный контроллер — устройство, в котором совмещены:
- программируемый логический контроллер (ПЛК);
- GSM-модем с поддержкой GPRS и CSD;
- встроенный литий-ионный аккумулятор;
- модуль ввода-вывода для подключения датчиков.
Моноблок крепится на DIN-рейку внутри шкафа и занимает минимум места. При необходимости мониторинга нескольких территориально разнесённых ГРПШ используется распределённая система управления (РСУ), где каждый контроллер работает автономно, а данные агрегируются на едином диспетчерском пункте.
Каналы связи: что выбрать, если нет GSM
Стандартный канал передачи данных — GSM/GPRS. Контроллер поддерживает две SIM-карты разных операторов: основная + резервная. При отказе одной сети трафик автоматически переключается на вторую.
Если на объекте нет уверенного GSM-покрытия:
- Радиомодем. Дальность связи — до 20 км с направленной антенной. Требуется прямая видимость между ГРПШ и диспетчерским пунктом или ретранслятором.
- Спутниковый канал. Абсолютная автономность, работает в любой точке. Дороже GSM-решения, оправдан для стратегически важных объектов.
- Выносная антенна. Если сигнал слабый, но присутствует — установка внешней антенны на шкафу усиливает приём.
Питание: автономное, сетевое, солнечное
Контроллер телеметрии может питаться от трёх источников:
- Встроенный аккумулятор. Литий-ионная батарея обеспечивает автономную работу до 5 лет в энергосберегающем режиме. Контроллер просыпается по расписанию, передаёт данные и снова засыпает.
- Сеть 220 В. Если рядом с ГРПШ есть линия электропередачи — контроллер питается от сети, аккумулятор работает как резервный источник при отключениях.
- Солнечная панель. Для объектов в южных регионах или при отсутствии ЛЭП. Панель крепится на крыше шкафа, заряжает аккумулятор в светлое время суток.
Максимальный срок службы батареи достигается в энергосберегающем режиме с доступностью по GSM-каналу: контроллер находится в «спячке», но диспетчер может разбудить его запросом в любой момент.
Что видит диспетчер после дооснащения
После установки комплекса телеметрии на диспетчерском пульте отображаются в реальном времени:
- текущее давление на входе и выходе ГРПШ (график за любой период);
- перепад давления на фильтре (сигнал о необходимости замены кассеты);
- температура внутри шкафа (контроль работы обогрева);
- расход газа (если подключён узел учёта);
- факт несанкционированного вскрытия шкафа;
- положение ручек ПЗК и регуляторов (открыто/закрыто);
- уровень загазованности (если установлены датчики CH₄/CO);
- уровень заряда аккумулятора.
При выходе любого параметра за заданные пределы диспетчер получает аварийное уведомление — через ПО на компьютере, SMS или push-уведомление в мобильном приложении. Время доставки сигнала — не более 30 секунд с момента события.
Стоимость и порядок заказа
Ориентировочная стоимость дооснащения одного ГРПШ системой телеметрии — от 150 000 руб. Итоговая цена зависит от:
- количества и типа датчиков (базовый или расширенный комплект);
- выбранного канала связи (GSM / радиомодем / спутник);
- способа питания (автономное / сетевое / солнечная панель);
- необходимости выезда специалиста для монтажа.
Порядок действий:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Сообщите модель вашего ГРПШ и перечень параметров, которые хотите контролировать.
- Инженеры подберут комплект телеметрии и рассчитают точную цену.
- Монтаж — от 1–2 часов на один шкаф.
Доставка оборудования по всей России. Выезд специалиста для монтажа — по согласованию.
Часто задаваемые вопросы (FAQ)
1. Можно ли дооснастить ГРПШ другого производителя?
Да, в большинстве случаев. Специалисты «Экс-Форма» выезжают на объект, оценивают совместимость посадочных мест и наличие свободных штуцеров для датчиков. По опыту — 7 из 10 ГРПШ других производителей поддаются дооснащению без замены оборудования.
2. Нужно ли отключать газ при монтаже телеметрии?
Нет. Подключение датчиков производится через существующие штуцеры или через искробезопасные барьеры. Газоснабжение потребителей не прерывается.
3. Сколько времени работает контроллер без замены батарей?
В энергосберегающем режиме — до 5 лет. При подключении внешнего питания (220 В или солнечная панель) аккумулятор работает как резервный источник и не требует замены.
4. Что делать, если на объекте нет GSM-сигнала?
Используется радиомодем (дальность до 20 км) или спутниковый канал связи. Возможна установка выносной антенны для усиления слабого сигнала.
