Газорегуляторные пункты: назначение и классификация

Классификация газорегуляторных пунктов

Общепринятая классификация ГРП и ШРП основывается на нескольких технических и эксплуатационных критериях. В первую очередь, ключевым фактором является место установки и способ размещения оборудования.

1. По способу размещения

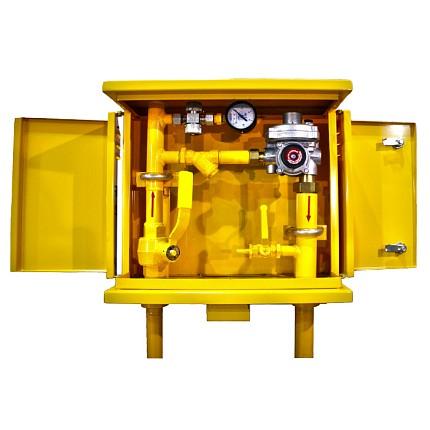

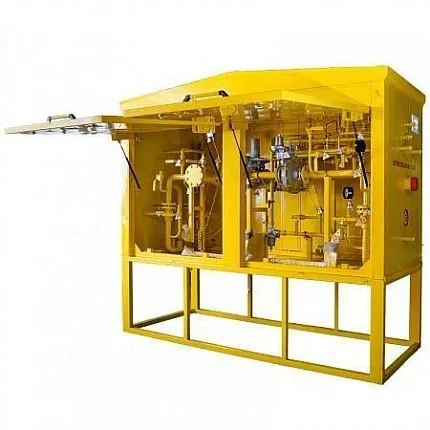

• ШРП — шкафные регуляторные пункты. Это компактные конструкции, в которых все единицы газового оборудования установлены в металлическом шкафу. Их чаще всего используют для наружного размещения на открытых площадках, вблизи потребителей. Они особенно актуальны в условиях ограниченного пространства и лёгкого доступа к техническим узлам.
• ГРУ — газорегуляторные установки. Не имеют защитного кожуха, монтируются на каркасе. Допускается размещение под навесом, в помещении или даже в технических комнатах зданий.
• ПГБ — пункты блочные газорегуляторные. Конструктивно выполнены в виде модулей или контейнеров. Применяются там, где требуется мобильность в установке и высокая степень защиты оборудования от климатических воздействий.
• ГРП — стационарные газорегуляторные пункты. В отличие от других типов, проектируются индивидуально под конкретный объект с учётом параметров сети, назначения, режимов подачи газа и газоиспользующего оборудования. Они монтируются в специально построенных зданиях или на площадках.

2. По технологической схеме

• С одной линией редуцирования газа
• С основной и резервной линиями редуцирования
• С двумя линиями редуцирования на разные уровни выходного давления
• С четырьмя линиями редуцирования, включая основные и резервные, с последовательным снижением давления

В зависимости от режима регулирования газа выбирается оптимальная схема. Например, наличие резервных линий повышает отказоустойчивость всей системы газоснабжения, что особенно важно при питании котельных и промышленных объектов.

3. По числу выходов

ШРП и ГРП классифицируются как одно- и многовыходные. Это определяет возможность распределения газа по нескольким направлениям. При необходимости разделения потоков газа по различным объектам с различными режимами газопотребления, применяется система с несколькими выходами, на каждом из которых поддерживается собственный уровень давления.

Конструктивные особенности ГРП и ШРП

Основной задачей газорегуляторных пунктов является обеспечение безопасности и эффективности газоснабжения. Конструкция любого такого модуля включает в себя следующие элементы:

• регуляторы давления газа, играющие ключевую роль в удержании заданных параметров газа на выходе;
• запорная арматура — краны, клапаны, предназначенные для ограничения и направления потоков газа;
• фильтры для очистки газа от механических примесей;
• предохранительный сбросной клапан, предназначенный для стравливания избыточного давления;
• манометры для контроля рабочих параметров и обеспечения оперативного выявления неисправностей;
• узел учета расхода газа — коммерческий или технологический, в зависимости от назначения оборудования.

Для шрп важной задачей является размещение всех компонентов внутри шкафа небольшого объема. Благодаря компактности и продуманному проектированию, обеспечивается удобство обслуживания в условиях ограниченного пространства. Такие пункты часто применяются для бытовых и коммерческих объектов, обеспечивая бесперебойную подачу газа при минимальной эксплуатации.

Выходное давление и типы регулирования

Различают установки, поддерживающие одинаковое или различное выходное давление. Во втором случае различие позволяет использовать устройства при смене сезона (зима/лето) или при подключении объектов с разными требованиями к параметрам газоснабжения. Современные пункты могут быть оснащены системой автоматического переключения между основной и резервной линией редуцирования, что существенно повышает надежность подачи газа потребителям.

Монтаж и условия размещения

Газорегуляторное оборудование может устанавливаться как в помещениях, так и на открытых площадках. Выбор зависит от условий эксплуатации, климатической зоны и требований нормативной базы. Важно учитывать направление потока газа к оборудованию, так как исполнение бывает левосторонним или правосторонним. Также особое внимание уделяется материалам, из которых изготовлены шкафы, блоки и другие элементы — они должны обеспечивать устойчивость к внешним факторам и соответствовать требованиям безопасности.

В газорегуляторных пунктах строго соблюдаются нормы и правила, установленные техническими регламентами. Например, запрещается использовать байпасные линии в шрп, подключенных к обводным газопроводам. Это объясняется риском возникновения неконтролируемой подачи газа и угрозой для газового оборудования объекта.

Применение и сфера использования

ГРП и ШРП предназначены для обеспечения промышленных предприятий, жилых домов, административных зданий и котельных. Благодаря разнообразию конфигураций и уровню автоматизации, газорегуляторные модули успешно применяются в системах централизованного отопления, производства, а также в составе индивидуальных решений для отдельных потребителей газа. Особенно важна точность регулирования в условиях изменяемого давления в газопроводах магистрального или распределительного назначения.

Для каждого объекта осуществляется индивидуальный подбор оборудования на основании данных, представленных в опросном листе. В компании ПКФ «Экс-Форма» работают специалисты, которые помогут определить параметры давления, уровень редуцирования, тип шкафного или блочного исполнения и формы учета расхода газа. Мы предлагаем комплексные решения, полностью готовые к использованию и адаптированные к условиям эксплуатации.

Учет расхода газа и телеметрия

Современные комплексы ГРП и ШРП дополняются узлами учета расхода газа и системой телеметрии. Это позволяет в режиме реального времени контролировать потребление, передавать данные оператору, оперативно реагировать на аварийные ситуации. Благодаря автоматизации обеспечивается не только безопасность, но и оптимизация затрат на обеспечение газоснабжения.

Таким образом, грамотно спроектированный и установленный газорегуляторный пункт шкафной или блочный является гарантией стабильной и безопасной работы системы подачи газа. При этом соответствие нормам, использование оборудования заводского изготовления и опыт эксплуатации играют ключевую роль в эффективности и надежности решения.
