Микродуговое оксидирование (МДО) — это ключевая технология, которая превращает алюминиевый шаровой затвор крана ГШК в высокопрочный узел, способный выдержать 16 000 циклов открытия-закрытия без потери герметичности. Технология защищена патентом РФ и является уникальной для российского рынка газовой арматуры.
В этой статье — как работает МДО, из каких этапов состоит процесс, какие результаты дают испытания и почему краны ГШК превосходят импортные аналоги по ресурсу.
ПКФ «Экс-Форма» — российский производитель шаровых кранов ГШК с технологией МДО. Ресурс 16 000 циклов подтверждён испытаниями в ОАО «ГипроНИИгаз». Смотреть каталог кранов ГШК.
Что такое технология МДО и зачем она нужна в шаровых кранах
Микродуговое оксидирование (МДО) — это электрохимический процесс, в результате которого на поверхности алюминиевого сплава формируется высокопрочное керамическое покрытие. По своей твёрдости и износостойкости оно сопоставимо с корундом — минералом, который уступает только алмазу.
В шаровых кранах ГШК технология МДО применяется для обработки запорного шара — самой нагруженной детали. Именно шар воспринимает давление среды, трение об уплотнители и абразивное воздействие загрязнений. Без специальной обработки алюминиевый шар быстро изнашивается и теряет герметичность.
МДО решает эту проблему: корундовое покрытие делает поверхность шара устойчивой к истиранию, коррозии и эрозии. В совокупности с уплотнениями из полиуретана или фторопласта это даёт абсолютную герметичность класса «А» в течение всего срока службы без обслуживания и ревизий.
Как работает процесс МДО: три ключевых этапа
Технология микродугового оксидирования основана на воздействии электрических разрядов на поверхность металла в специальном электролите. Процесс проходит в три этапа.
Этап 1: Окисление субстрата
При подаче напряжения поверхность алюминиевого шара начинает окисляться. Образуется тонкая первоначальная оксидная плёнка. Этот слой — база для дальнейших превращений. Без него невозможно формирование полноценного керамического покрытия.
Этап 2: Модификация плазмой
Это главный этап. На границе «металл-оксид-электролит» образуются тысячи микроразрядов. Температура в зоне каждого разряда достигает нескольких тысяч градусов. Под этим термическим воздействием оксидный слой многократно плавится и кристаллизуется. В результате формируется высокопрочное корундовое покрытие, которое невозможно получить традиционными методами (анодированием, покраской, гальваникой).
Этап 3: Добавление электролитных элементов
В процессе МДО компоненты электролита включаются в состав покрытия. Это позволяет управлять его свойствами: повышать коррозионную стойкость, придавать гидрофобность, увеличивать твёрдость. Для газовых кранов ГШК используется состав, оптимизированный под работу в среде природного газа с возможными примесями.
Что даёт МДО шаровому крану: четыре результата
- Высокопрочное корундовое покрытие. Обеспечивает эрозионную и коррозионную стойкость. Это критически важно при работе крана в условиях загрязнения перекачиваемой среды твёрдыми частицами — песком, окалиной, ржавчиной из труб.
- Упругое износостойкое уплотнение. Даже при сильном загрязнении среды герметичность затвора не нарушается. Полиуретановый или фторопластовый уплотнитель работает в паре с корундовым шаром, взаимно защищая друг друга.
- Минимальное аэродинамическое сопротивление. Благодаря идеальной геометрии поверхности шара и полнопроходному сечению затвора кран не создаёт дополнительного сопротивления потоку газа.
- Ресурс 16 000 циклов без потери герметичности. Подтверждён испытаниями в ОАО «ГипроНИИгаз». Это в 2-8 раз больше, чем у импортных аналогов.
- Краны ГШК (Россия, технология МДО) — 16 000 циклов без снижения класса герметичности.
- Краны итальянского производства — 8 000 циклов, затем потеря герметичности.
- Краны китайского и испанского производства — 2 000 циклов, затем потеря герметичности.
Мнение эксперта
Виталий Каров, Начальник ОТК ПКФ «Экс-Форма»:
«Когда мы испытывали краны на ресурс, принципиальная разница с импортом стала очевидна. У итальянских кранов после 8 000 циклов начинаются микропротечки — покрытие изнашивается до алюминия. Китайские сдают уже на 2 000. А наше корундовое покрытие держит 16 000 циклов без единого намёка на утечку. Это не маркетинг, это физика: корунд просто нечем стирать при штатных нагрузках».
«Особенность российских газопроводов — наличие в газе песка, окалины и конденсата. Обычные покрытия страдают от абразивного износа. Корундовое покрытие, полученное по технологии МДО, решает эту проблему. Оно в несколько раз твёрже любых загрязнений, которые могут попасть в газопровод».

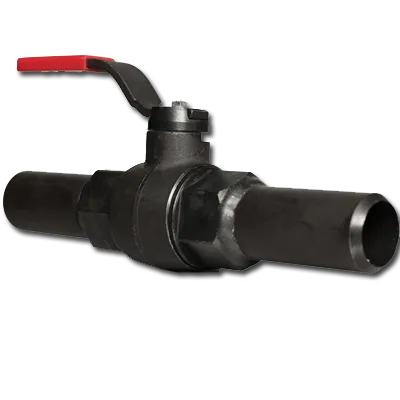

Конструкция шарового крана ГШК: простота как основа надёжности
Технология МДО работает в составе продуманной конструкции крана. Каждый элемент выполняет свою функцию, а их сочетание обеспечивает долговечность и удобство эксплуатации.
Основные элементы крана ГШК
- Корпус. Герметичный, изготавливается из стали или латуни. Является продолжением трубопровода газоснабжения.
- Запорный шар. Основной элемент, обработанный по технологии МДО. Имеет сквозное отверстие, диаметр которого идентичен диаметру присоединительного отрезка.
- Седло. Предотвращает смещение запорного шара, удерживается кольцевым упором.
- Соединительный шток. Обеспечивает связь между подвижным запорным шаром и рукояткой.
- Уплотнительная система. Пружина, фланец, кольцевой уплотнитель — обеспечивают герметичность.
- Рукоять со стопором хода. Позволяет зафиксировать шар в положениях «открыто» или «закрыто».
Принцип работы
Поворот рукоятки вокруг оси передаётся через шток на запорный шар. При совпадении сквозного отверстия шара с направлением потока газ проходит свободно. При повороте на 90° отверстие перекрывается, поток полностью останавливается. Стопор исключает самопроизвольное изменение положения.
Особенности эксплуатации кранов ГШК
С точки зрения конечного пользователя, краны ГШК обладают пятью ключевыми преимуществами:
- Высокая герметичность. Обеспечивается литым корпусом и корундовым покрытием шара.
- Малый вес. Достигается за счёт использования алюминиевых сплавов для шара.
- Большой диапазон рабочих температур. От -60°С до +80°С — кран стабильно работает в любых климатических зонах России.
- Устойчивость к внешней среде. Не требует покраски, устойчив к влаге и ультрафиолету.
- Значительный ресурс. Срок службы превышает 10 лет, а с технологией МДО — доходит до 30 лет без обслуживания.
Технология производства ГШК на заводе «Экс-Форма»
Производство газовых шаровых кранов ГШК включает строгое соблюдение стандартов на всех этапах — от выбора материала до финальных испытаний. Только такой подход позволяет достичь заявленных показателей надёжности.
- Входной контроль материалов. Каждая партия алюминиевого сплава, стали и уплотнительных материалов проверяется на соответствие ТУ.
- Изготовление корпуса. Литьё или ковка — в зависимости от модели крана. Корпус должен быть абсолютно герметичным.
- Обработка шара. Токарная обработка на станках с ЧПУ для достижения идеальной геометрии. Затем — микродуговое оксидирование (МДО) для формирования корундового покрытия.
- Сборка. Все элементы конструкции собираются с контролем момента затяжки и соосности.
- Испытания. Каждый кран проходит проверку на герметичность и срабатывание. Выборочные партии отправляются на ресурсные испытания.
ПКФ «Экс-Форма» — производитель шаровых кранов ГШК с технологией МДО. Собственное производство, патент РФ, испытания в «ГипроНИИгаз». Перейти в каталог кранов или звоните: 8 (800) 550-52-31.
Часто задаваемые вопросы (FAQ)
1. Что такое МДО простыми словами?
Это обработка алюминиевой детали электрическими разрядами в специальном растворе. В результате на поверхности образуется слой, по прочности похожий на корунд. Он защищает деталь от износа и коррозии.
2. Насколько МДО увеличивает ресурс крана?
Кран с МДО выдерживает 16 000 циклов без потери герметичности. Это в 2 раза больше, чем у итальянских аналогов (8 000 циклов), и в 8 раз больше, чем у китайских и испанских (2 000 циклов).
3. Можно ли применять краны ГШК для загрязнённого газа?
Да. Корундовое покрытие устойчиво к абразивному воздействию песка и окалины. Упругое уплотнение из полиуретана сохраняет герметичность даже при сильном загрязнении среды.
