Газовые счетчики, как оборудование для учета потребленного газа, отличаются существенным разнообразием. Чтобы выбрать что-то определенное, нужно понимать, как именно работают те или иные приборы. Постараемся рассказать, как именно ориентироваться в своем выборе.

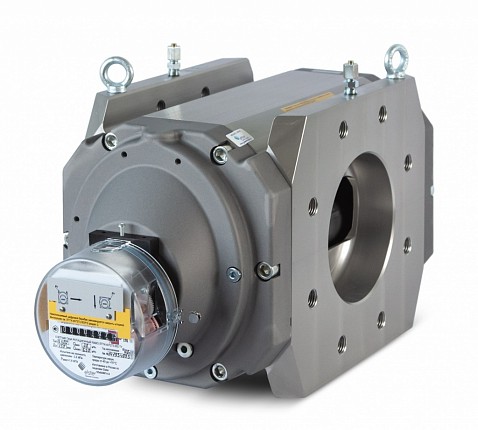

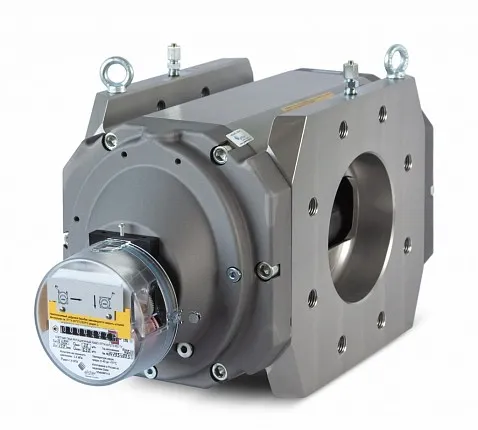

РОТАЦИОННЫЕ СЧЕТЧИКИ (РОТОРНЫЕ)

Это камерные приборы учета, обладающие восьмиобразные роторы. Последние служат в качестве преобразовательных элементов.

Конструкция прибора включает в себя:

• корпус;

• счетный механизм;

• передаточный механизм.

Внутри корпуса имеются два одинаковых по размеру ротора, имеющие форму восьмерки. Один из роторов соединен со счетным и передаточным механизмом. Также корпус имеет входной и выходной патрубок для газа. Когда газ поступает внутрь, роторы вращаются из-за разницы давлений.

Вращение происходит синхронно. И за этот момент отвечают зубчатые колеса. Во время вращения роторы соприкасаются боковыми поверхностями. Именно так происходит подсчет значений.

Основные достоинства ротационных счетчиков газа – это существенный диапазон измерений и высокая пропускная способность, а также компактность. К остальным плюсам относятся:

• долговечность;

• энергонезависимость;

• отсутствие чувствительность к кратковременным перегрузкам.

Еще один важный момент заключается в среднем уровне шумового загрязнения. Единственный минус – не очень большой срок проверки. В среднем для разных приборов он составляет 5 лет.

МЕМБРАННЫЕ ИЛИ ДИАФРАГМЕННЫЕ СЧЕТЧИКИ

Как и ротационные, диафрагменные счетчики относятся к камерным. Они служат для замера малых газовых потоков. Корпус делится на две части. В верхней располагаются патрубки входа и выхода топлива.

Обе части корпуса надежно скреплены друг с другом. Здесь имеются специальные прокладки, а также пастообразный герметик. Внутри корпуса – мембранный измерительный механизм.

Главное преимущество диафрагменных счетчиков заключается в очень высокой точности замеров. Благодаря конструкции приборы обладают значительным эксплуатационным ресурсом – минимум 20 лет. Также нельзя не отметить простоту обслуживания и экономичность. Срок поверки составляет 10 лет.

К минусам следует отнести высокую стоимость самого прибора и невозможность его замаскировать.

ТУРБИННЫЕ СЧЕТЧИКИ

Счетчики получили свое название из-за небольшой турбины в конструкции прибора. Колесо турбины вращается под давлением газового потока. С точки зрения конструкции оборудование – это фрагмент трубы с фланцами. В корпусе прибора имеются следующие механизмы:

• струйный выпрямитель;

• турбина с опорами вращения и валом.

Принцип работы достаточно прост. Число оборотов турбины передается на счетный механизм с помощью понижающего редуктора. Счетный механизм закреплен вне газовой полости.

Среди достоинств турбинных газовых счетчиков следует отметить:

• простота обслуживания;

• надежность конструкции;

• энергонезависимость.

Прибор способен взаимодействовать с газом практически любой степени очистки. Также к плюсам можно отнести низкий уровень шума, а также различные варианты типоразмеров.

Среди недостатков – погрешность измерения. И если прибор работает без перерыва, то погрешность будет минимальной. Если в пульсирующем режиме – погрешность возрастает. Срок поверки таких счетчиков составляет 8 лет.

КАК ПОДОБРАТЬ СЧЕТЧИК ОПТИМАЛЬНО

После того как мы познакомили вас с основными видами современных счетчиков расхода газа, вы уже имеете представление о том, какие плюсы или минусы есть у определенного типа оборудования. Но кроме типа счетчика есть и ряд других критериев, которые важно учитывать в процессе выбора.

ПРОПУСКНАЯ СПОСОБНОСТЬ

Пропускная способность – это максимальное количество газовой смеси, которое оборудование способно измерить за определенный временной промежуток. Как правило, в качестве такой единицы измерения используется один час. Эта величина сравнивается с максимальным потреблением топлива на объекте.

Требуется вычислить суммарный расход газа. Для этого нужно сложить среднее потребление каждого прибора, который использует топливо. Эти данные обычно имеются в технической документации.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Разнообразие мест монтажа газовых счетчиков обуславливает их конструктивные особенности. Важно обратить внимание на направление продвижения газа. Он может подаваться с правой или левой стороны. Это дает возможность разделить на правосторонние и левосторонние счетчики.

Очень важно представлять съему подключения счетчика. Направление газа обязательно указывается стрелкой на корпусе прибора. Важно, чтобы оно строго соблюдалось.

Также важное значение имеет диаметр резьбы соединительного патрубка. Он должен в точности соответствовать размерам трубы, по которой перемещается поток газа, и на которую будет производиться установка. Для разных объектов диаметры могут варьироваться.

ТЕРМОКОРРЕКТОР: ОТСУТСТВИЕ ИЛИ НАЛИЧИЕ

Стандартные вариации счетчиков способны работать при температурах от -40^оС до +40^оС. Но важно понимать, что корректность показаний может оказаться под сомнением. Причина этого заключается в расширении или сжатии газовой смеси при температурной разнице. Максимально корректные показания возможны только при нормальной рабочей температуре +20^оС, а также при нормальном давлении.

Такие условия не всегда могут быть достигнуты. Если счетчик установлен на улице, показатели могут быть существенно ниже существующих. Тогда как в жару показатели будут выше. В таком случае лучше выбирать модели счетчиков, которые способны отображать максимально корректные данные.

ДАТА ИЗГОТОВЛЕНИЯ

В законах РФ прописаны регулярные поверки учетных приборов. Самая первая проводится непосредственно производителем на заводе сразу после изготовления продукта. Результаты поверки заносятся в техпаспорт счетчика. И дата следующей поверки отсчитывается от даты первой. Поэтому при покупке нового прибора важно уточнить эту дату.

Если же выбранное изделие долго находилось на складе, то межповерочный интервал уменьшается на этот срок. И даже только что купленный счетчик может в самое ближайшее время подлежать поверке или даже замене. Важно внимательно отнестись к документации.

Также следует понимать, что разные виды счетчиков имеют разный межповерочный интервал. Этот момент не стоит упускать из виду.
