ГРПШ (газорегуляторный пункт шкафной) — ключевой элемент системы газоснабжения. От правильности его подбора зависит безопасность, надёжность и эффективность работы всего объекта. В этой инструкции мы подробно, шаг за шагом, разберём, как подобрать ГРПШ с учётом всех технических нюансов.
Нужна помощь в подборе ГРПШ? Инженеры компании «Экс-Форма» бесплатно помогут рассчитать параметры.
8 (800) 550-52-31 (звонок бесплатный) или market@exform.ru
Шаг 1. Собираем исходные данные
Перед подбором конкретной модели необходимо определить технические условия подключения. Уточните следующие параметры:
- Тип объекта: частный дом, коттеджный посёлок, многоквартирный дом, котельная, промышленное предприятие.
- Всего газового оборудования: тип, количество и паспортный расход газа (м³/ч) каждого прибора (котлы, плиты, горелки).
- Давление в точке подключения: высокое (0,6-1,2 МПа), среднее (0,05-0,6 МПа) или низкое (до 0,05 МПа) — уточните в газораспределительной организации.
- Требуемое выходное давление: для бытовых горелок обычно 1,2-2 кПа (низкое), для промышленных — может быть любым в пределах 1-200 кПа.
Шаг 2. Рассчитываем максимальный часовой расход газа
Это ключевая характеристика для выбора пропускной способности ГРПШ. Суммируйте паспортные расходы всех газовых приборов, которые могут работать одновременно.
Пример расчёта для частного дома
- Котёл отопительный: 2,5 м³/ч.
- Плита газовая: 1,2 м³/ч.
- Итого: расчётный расход = 3,7 м³/ч. Выбираем ГРПШ с пропускной способностью не менее 5 м³/ч (запас 30%).
Пример для многоквартирного дома на 100 квартир
Усреднённый расход на квартиру (плита + колонка) — 1,5-2 м³/ч. Коэффициент одновременности — около 0,2-0,3. Расчётный расход: 100 × 2 × 0,25 = 50 м³/ч. Выбираем ГРПШ с запасом — до 100 м³/ч.
Шаг 3. Определяем входное и выходное давление
В зависимости от параметров газовой сети и требований оборудования, ГРПШ может редуцировать газ:
- с высокого на среднее (с 1,2 МПа до 0,3 МПа);
- с высокого на низкое (с 1,2 МПа до 0,003 МПа);
- со среднего на низкое (с 0,3 МПа до 0,003 МПа).
Подберите исполнение по давлению в вашем проекте. Уточнить параметры сети можно в газораспределительной организации.
Шаг 4. Выбираем количество линий редуцирования
ГРПШ могут быть однолинейными или двухлинейными (с основной и резервной линией).
Однолинейный ГРПШ
Подходит для объектов, где допустимо отключение газа на время ремонта или обслуживания (частные дома, небольшие котельные с резервным топливом). Это экономичное решение.

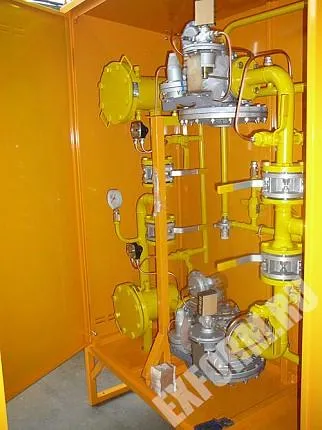

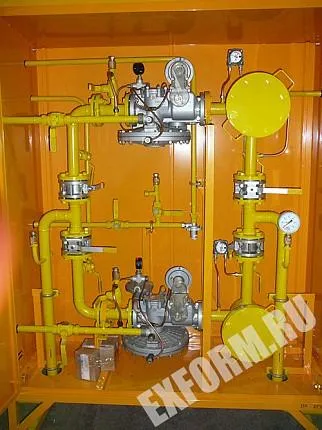

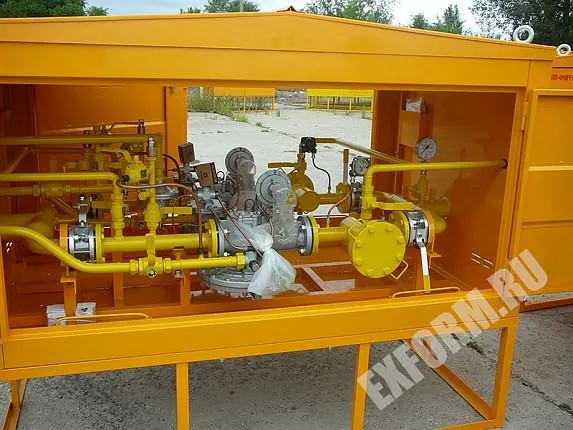

Двухлинейный ГРПШ (с резервом)
Обязателен для бесперебойной подачи газа: социальные объекты, больницы, детсады, многоквартирные дома, производственные котельные, работающие как основные.
Функционирование резервной линии: когда основная линия отключена для ремонта или планового ТО, резервная автоматически поддерживает подачу газа без остановки потребления.
Шаг 5. Выбираем дополнительные опции
В зависимости от условий эксплуатации, ваш ГРПШ может быть оснащён:
- Подогревом шкафа и импульсных линий — для работы при низких температурах (ниже -40°С).
- Узлом учёта расхода газа — для коммерческого учёта.
- Системой телеметрии и диспетчеризации — для удаленного мониторинга и управления.
- Двумя контурами с разным выходным давлением — для обеспечения разных потребителей.
Таблица быстрого подбора ГРПШ по типу объекта
| Объект | Расход газа, м³/ч | Типовое давление на входе | Рекомендуемый ГРПШ | Особенности |
|---|---|---|---|---|
| Частный дом (до 200 м²) | до 5 | Низкое / Среднее | ГРПШ-5Н-1 | Однолинейный, низкое выходное давление |
| Коттеджный поселок (10 домов) | до 50 | Среднее / Высокое | ГРПШ-50Н-1 | Однолинейный |
| Многоквартирный дом (50 квартир) | до 100 | Среднее / Высокое | ГРПШ-100Н-2 | Двухлинейный (резерв) |
| Котельная ЖКХ или предприятия | 150-500 | Высокое | ГРПШ-500-2С | Двухлинейная, с обогревом, с узлом учета |
Не нашли свой тип объекта или расход? Заполните опросный лист, и инженер подберёт оборудование индивидуально.
Часто задаваемые вопросы (FAQ) по подбору ГРПШ
1. Как узнать нужное мне выходное давление?
Требования к давлению указаны в паспорте вашего газового оборудования (котла, горелки, промышленной печи). Если документов нет — запросите консультацию у производителя. Стандартное давление для бытовых приборов — 1,2-2 кПа (низкое), для промышленных — от 10 до 200 кПа.
2. Что такое двухлинейный ГРПШ и зачем он нужен?
Двухлинейный ГРПШ — имеет основную и полностью идентичную резервную линию редуцирования. Если основная линия выходит из строя или требует обслуживания, резервная автоматически вступает в работу, обеспечивая бесперебойную подачу газа на объект. Он обязателен для всех социально значимых и непрерывно работающих объектов.
3. Можно ли установить ГРПШ на крыше?
Технически да, если позволяет конструкция здания и соблюдены требования СП и ГОСТ. Однако это сложное и дорогое решение. Чаще ГРПШ устанавливают на отдельно стоящем фундаменте или на опоре, а также на фасаде здания по согласованию.
4. Как заказать ГРПШ по моим параметрам?
Проще всего заполнить опросный лист на нашем сайте. Укажите тип объекта, потребляемые приборы, входное и желаемое выходное давление, а также нужные опции (учет, подогрев, телеметрия). Наши инженеры в течение 1 дня подготовят предложение.
5. Есть ли готовые ГРПШ на расход от 3000 до 50000 м³/ч?
Да, мы производим ГРПШ на любую пропускную способность вплоть до 50000 м³/ч. Для таких объемов обычно применяются блочные ГРП или строятся стационарные ГРП в отдельно стоящих зданиях.
