Узел учета расхода газа (УУРГ) — это комплекс оборудования для измерения объёма и массы газа, его температуры, давления и других параметров. УУРГ необходим для коммерческих расчётов между поставщиком и потребителем газа, а также для технологического контроля на промышленных объектах. В этом руководстве инженеры ПКФ «Экс-Форма» разобрали: области применения, состав, методы измерения, полный цикл проектирования «под ключ» и технические особенности наших узлов учёта.
Нужен проект узла учёта расхода газа? Инженеры ПКФ «Экс-Форма» спроектируют УУРГ под вашу задачу.
Что такое УУРГ и где применяется
УУРГ — расшифровывается как «Узел Учёта Расхода Газа». Это специальный комплекс оборудования, который служит для замеров расхода газа (объемного и массового), температуры, давления и других параметров.
Области применения УУРГ:
- газораспределительные станции (ГРС);
- промышленные объекты (заводы, фабрики, комбинаты);
- газовые хранилища;
- котельные (крупные и средние);
- объекты добычи и переработки газа.
УУРГ используется для коммерческого учёта при взаимных расчётах между потребителями газа и поставщиками, а также для технологического контроля и оптимизации потребления.

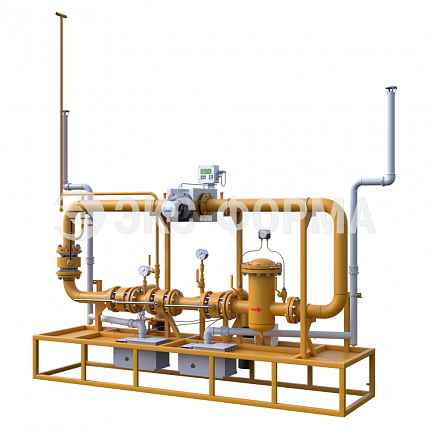

Узлы монтируются в специальных помещениях или, реже, на открытых площадках (в последнем случае компоненты крепятся на раме). Стандартное исполнение — контейнер, куда устанавливают технологическое оборудование.
Состав узла учета расхода газа (базовая комплектация)
Состав УУРГ зависит от требований заказчика, метода измерения, давления, диапазона расходов и необходимости применения в составе системы коммерческого учёта. Минимальная стандартная комплектация включает:
- Корректор объёма газа — приводит показания к стандартным условиям (температура 20°C, давление 101,325 кПа).
- Датчики давления — измеряют избыточное или абсолютное давление газа.
- Датчики температуры — измеряют температуру газа.
- Расходомер — главный элемент УУРГ, определяет расход.
- Система телеметрии — для удалённой передачи показаний диспетчеру.
- Запорная арматура — краны шаровые, задвижки.
- Фильтры газа — очистка перед измерительными приборами.
- Устройства подготовки газа — удаление конденсата, твёрдых частиц.
Расширенная комплектация (по требованию): анализаторы качества газа, дополнительные датчики, системы увеличения точности.
Методы измерения расхода газа при проектировании УУРГ
На этапе разработки проекта следует грамотно выбрать метод измерения — от него зависит точность и надёжность учёта.
| Метод измерения | Типы расходомеров | Особенности |
|---|---|---|
| Объёмный | Турбинные, ультразвуковые, диафрагменные, вихревые, ротационные | Объём газа приводится к стандартным условиям через коррекционный коэффициент. |
| Массовый | Термоанемометрические, кориолисовые | Измеряют массу, затем пересчитывают в объём при стандартных условиях. |
| Переменного перепада давления | Сужающие устройства (диафрагмы, сопла, трубы Вентури) | Проверенный метод, поверка проще, большая база данных коэффициентов. |
Выбор метода зависит от: давления газа, диапазона расходов, требуемой точности, среды (наличие влаги, механических примесей, агрессивных компонентов).
Проектирование УУРГ: полный цикл «под ключ»
Процесс проектирования УУРГ специалистами ПКФ «Экс-Форма» ведётся под ключ — от подачи заявки до установки узла на объекте. Мы оказываем всестороннюю консультационную поддержку на каждом этапе.
Порядок работ:
- Получение технических условий (ТУ) в газораспределительной организации (ГРО) — консультационная поддержка.
- Проектирование УУРГ — консультационная поддержка.
- Метрологическая экспертиза на соответствие ГОСТ Р 8.740-2011 — консультационная поддержка.
- Согласование документации в ГРО — консультационная поддержка.
- Экспертиза промышленной безопасности проектной документации — консультационная поддержка.
- Подбор оборудования и материалов.
- Производство узла учёта.
- Монтаж — консультационная поддержка.
- Наладка — консультационная поддержка.
- Получение акта соответствия ГОСТ Р 8.740-2011 — консультационная поддержка.
- Ввод в эксплуатацию — консультационная поддержка.
Срок выполнения зависит от сложности технического задания заказчика и загруженности экспертных организаций. Монтаж необходим как на новых объектах, так и на объектах, которые не получили положительное заключение метрологов на соответствие ГОСТ Р 8.740-2011.
Технические особенности УУРГ от «Экс-Форма» (с функцией регулировки)
В 2019 году конструкторское бюро компании впервые разработало и запустило в производство собственные УУРГ с функцией регулировки расхода газа.
Ключевые особенности:
- Регулировка расхода с пульта диспетчера: оператор может дистанционно открывать/закрывать подачу газа.
- Применение расходомеров вихревого типа: высокая точность, широкий диапазон измерения, устойчивость к загрязнениям.
- Утепление корпуса жидкой керамической теплоизоляцией: толщина 1 мм эквивалентна кирпичной кладке в 1,5 кирпича.
- Запорные клапаны с дистанционным управлением: экстренное отключение подачи газа одной кнопкой.
- Одновременный замер давления, расхода, температуры в процессе эксплуатации.
Принцип работы: на диспетчерский пульт выводятся текущие показатели расхода, давления, температуры. Диспетчер может регулировать подачу газа, управляя клапанами с пульта.
Хотите получить проект УУРГ для вашего объекта? Оставьте заявку на нашем сайте или свяжитесь с нашими инженерами.
Часто задаваемые вопросы (FAQ) про проектирование УУРГ
1. Что такое УУРГ простыми словами?
УУРГ — это счётчик газа «на стероидах». Это комплекс, который точно измеряет расход, давление, температуру, передаёт показания диспетчеру и позволяет дистанционно управлять подачей газа.
2. Обязательна ли установка УУРГ для коммерческого учёта?
Да. Для расчётов с поставщиками газа нужен аттестованный узел учёта, соответствующий ГОСТ Р 8.740-2011. Без него показания не принимаются.
3. В чём разница между расходомером и корректором объёма газа?
Расходомер измеряет объём газа в рабочих условиях (при вашем давлении и температуре). Корректор пересчитывает этот объём в стандартные условия (20°C, 101,325 кПа), по которым идёт оплата.
4. Какой метод измерения расхода газа лучше?
Для коммерческого учёта средних и крупных объектов чаще используют ультразвуковые или вихревые расходомеры (объёмный метод). Для высокоточного учёта особо ценного сырья — массовые (кориолисовые). Метод сужающих устройств — консервативный, но поверка проще и дешевле.
5. Что делает система телеметрии?
Система телеметрии автоматически передаёт показания расхода, давления и температуры на пульт диспетчера. Это исключает ошибки ручного снятия показаний и позволяет оперативно реагировать на изменения расхода.
6. Вы проектируете УУРГ для объектов с особыми условиями?
Да, мы проектируем узлы для любых объектов — от газораспределительных станций до промышленных предприятий, в том числе в зонах с холодным климатом (применяем утепление корпуса), на открытых площадках и в помещениях.
