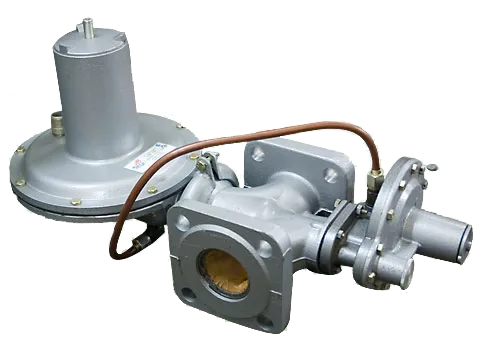

Комбинированные регуляторы давления газа — это универсальные устройства, объединяющие в одном корпусе регулятор расхода, предохранительный сбросной клапан (ПСК) и автоматическое отключающее устройство (ПЗК). Они незаменимы в системах газоснабжения, где важны компактность, надёжность и двойная защита. В этом руководстве инженеры ПКФ «Экс-Форма» разобрали устройство, принцип работы, области применения и преимущества комбинированных регуляторов.

Нужна помощь в подборе комбинированного регулятора давления газа? Инженеры ПКФ «Экс-Форма» бесплатно проконсультируют и подберут оптимальную модель.

8 (800) 550-52-31 или market@exform.ru

Что вы узнаете из статьи

Что такое комбинированный регулятор давления газа и из каких узлов он состоит.
Как работает регулятор и как обеспечивается двойная защита (ПСК + ПЗК).
Где применяются комбинированные регуляторы (от бытовых до промышленных объектов).
Какие параметры можно настраивать и как проверить срабатывание ПЗК.

Что такое комбинированный регулятор давления газа?

Комбинированный регулятор давления газа — это единое устройство, в котором в одном корпусе объединены три ключевых элемента:

Регулятор расхода (редуктор). Снижает входное давление и поддерживает его на заданном уровне.
Предохранительный сбросной клапан (ПСК). Сбрасывает излишки газа в атмосферу при незначительном превышении давления.
Автоматическое отключающее устройство (ПЗК). Полностью перекрывает подачу газа при аварийном скачке или падении давления, если ПСК не справился.

Важная особенность: все эти элементы работают автономно друг от друга, но находятся в одном компактном корпусе. Фильтр не является обязательным по ГОСТ, но в большинстве серий встроен для защиты от механических примесей.

Устройство комбинированного регулятора

Ключевые элементы конструкции:

Корпус с мембранной камерой и крестовиной с седлом. Основная несущая часть.
Регулировочная мембрана. На ней закреплён сбросной клапан. Мембрана крепится крышкой, в которой расположен ниппель для сброса газа в атмосферу.
Регулировочный винт и пружина в крышке камеры. Служат для настройки выходного давления.
Мембрана отключающего устройства. В её конструкции есть толкатель. Клапан отсечки фиксируется в открытом положении штоком, который прижат к толкателю пружиной.
Втулки и пружины для настройки ПЗК. Позволяют настраивать срабатывание на понижение или повышение выходного давления.

Важно: Фильтрация газа повышает долговечность регулятора и снижает риски заклинивания подвижных частей.

Принцип работы комбинированного регулятора

Этап 1. Редуцирование (снижение давления). Газ высокого или среднего давления поступает через входной патрубок. Проходя через щель между рабочим клапаном и седлом, давление снижается до заданного уровня (например, с 0,6 МПа до 0,0025 МПа для бытовых нужд).

Этап 2. Стабилизация. Импульс контролируемого давления идёт на мембрану регулятора и в надмембранное пространство отключающего устройства. Если выходное давление растёт, мембрана перемещается и частично прикрывает клапан. Если падает — приоткрывает.

Этап 3. Защита (ПСК — мягкий сброс). Если давление на выходе неожиданно повышается (например, из-за неисправности клапана), сначала срабатывает ПСК: сбросной клапан открывается и плавно выпускает излишки газа в атмосферу.

Этап 4. Защита (ПЗК — аварийное отключение). Если ПСК не справился или рост давления произошёл мгновенно, срабатывает ПЗК. Мембрана отключающего устройства перемещается, отсечной клапан перекрывает подачу газа полностью. Аналогичное отключение происходит и при падении давления ниже допустимого.

Это важно для безопасности: Такой алгоритм «ПСК → ПЗК» обеспечивает двойную защиту. Сначала система пытается мягко сбросить избыток, и только при критическом росте или мгновенном скачке полностью отключает подачу газа.

Где применяются комбинированные регуляторы?

Благодаря компактности и надёжности, комбинированные регуляторы незаменимы в следующих областях:

Область применения	Почему востребованы
Компактные ГРП, шкафные установки (ГРПШ)	Невозможно установить разнесённые узлы регулирования и защиты из-за нехватки места.
Газоснабжение жилых микрорайонов с переменным потреблением	Устойчиво работают при любых расходах.
Нефтегазовая и химическая промышленность	Критичные требования к надёжности и кратности защиты.
Котельные, тепловые пункты, горелочные блоки	Необходимость постоянного давления на выходе при переменном входном.
Объекты с дистанционной автоматикой (SCADA)	Важна быстрая коммуникация устройства с центральной системой.

Какие параметры можно настраивать?

Комбинированный регулятор давления газа позволяет настраивать следующие параметры:

Выходное давление (P_вых). Настройка регулировочным винтом и пружиной в крышке камеры.
Срабатывание ПЗК при повышении выходного давления. Настройка пружинами и втулками отключающего устройства.
Срабатывание ПЗК при понижении выходного давления. Аналогичная настройка (для устройств, поддерживающих нижний предел).
Диапазон срабатывания ПСК (сбросного клапана). Задаётся конструктивно, может быть отрегулирован.

Как обеспечить безопасность при эксплуатации

Мембранный контроль каждой стадии регулирования и запорной функции — исключаются утечки через сальники.
Встроенные штуцеры для манометров — можно контролировать параметры без демонтажа оборудования.
Механическая и пневматическая защита от превышения давления и обратного потока.
Проверка срабатывания ПЗК без демонтажа — возможность тестирования встроенными средствами.
Компенсационные зоны внутри корпуса — нивелируют удары давления (гидроудар, резкое падение на входе).

Преимущества комбинированных регуляторов давления газа

Компактность. Три устройства в одном корпусе — экономия места в шкафу ГРПШ.
Надёжность. Двойная защита (ПСК + ПЗК) с прямой связью без дополнительных трубок.
Меньше монтажных работ. Не нужно монтировать отдельные узлы обвязки.
Стабильность при переменном потреблении. Работают при любых, сколь угодно малых расходах.
Устойчивость к критическим нагрузкам. Компенсационные зоны гасят импульсные скачки давления.

Нужно подобрать комбинированный регулятор или получить консультацию? Свяжитесь с нашими инженерами.

8 (800) 550-52-31 или market@exform.ru

Часто задаваемые вопросы (FAQ)

1. Чем комбинированный регулятор отличается от обычного?
В обычном регуляторе только функция редуцирования. ПСК и ПЗК монтируются отдельно трубной обвязкой. В комбинированном все три устройства объединены в одном корпусе — компактнее, надёжнее, меньше монтажных работ.

2. Как проверить срабатывание ПЗК без демонтажа?
У комбинированных регуляторов есть штатная возможность тестирования: специальный рычаг или винт имитирует повышение/понижение давления. При срабатывании ПЗК нужно вернуть отсечной клапан в исходное положение вручную.

3. Нужен ли фильтр перед комбинированным регулятором?
По ГОСТ — не обязателен, но в большинстве серий фильтр встроен производителем. Если нет — рекомендуется установить отдельный фильтр на входе, чтобы защитить мембраны и клапаны от механических частиц.

4. Что происходит при гидроударе (резком скачке давления)?
Сначала срабатывает ПСК: он сбрасывает избыток. Если давление превышает допустимое мгновенно и сильно, срабатывает ПЗК, полностью перекрывая газ. Защита многоступенчатая.

5. Для каких объектов лучше всего подходят комбинированные регуляторы?
Для компактных ГРПШ, для жилых микрорайонов с переменным потреблением, для нефтегазовой промышленности, для котельных и объектов с дистанционной автоматикой (SCADA).

6. Можно ли настраивать выходное давление самостоятельно?
Базовую настройку регулировочным винтом может выполнить аттестованный специалист при пусконаладке. ПЗК настраивается один раз при вводе в эксплуатацию и не требует частой регулировки.
