Газораспределительная станция (ГРС) — это ключевой элемент системы газоснабжения, предназначенный для приёма газа из магистрального газопровода, его очистки, редуцирования (снижения давления), одоризации (придания запаха) и коммерческого учёта перед подачей потребителям (промышленным, коммунальным и бытовым объектам). В этом руководстве инженеры ПКФ «Экс-Форма» детально разбирают классификацию ГРС, технические характеристики, требования к эксплуатации, организацию технического обслуживания и ремонта, а также ключевые нормативные документы.
Нужна консультация по проектированию или эксплуатации ГРС? Инженеры ПКФ «Экс-Форма» помогут подобрать оптимальное решение.
Что вы узнаете из этой статьи
- Назначение и основные функции газораспределительной станции.
- Полную классификацию ГРС по типу, назначению и автоматизации.
- Технические характеристики типовой ГРС (давление, расход, климатическое исполнение).
- Требования к безопасности и надёжности ГРС (с выдержками из нормативных документов).
- Как организована эксплуатация системы ГРС (периодичность ТО, проверок).
- Порядок проведения ремонта и технического обслуживания.
- Причины остановки ГРС и действия при авариях.
Назначение и основные функции ГРС
Газораспределительная станция (ГРС) — это сложный технологический комплекс, который выполняет следующие задачи:
- Редуцирование давления газа — снижение высокого давления из магистрального газопровода (до 7,5 МПа) до уровня, требуемого потребителю (от 0,3 до 1,2 МПа для промышленных объектов, до 0,005 МПа для бытовых).
- Очистка газа — удаление механических примесей, влаги, конденсата (степень очистки до 25 мкм).
- Одоризация газа — добавление одоранта (этилмеркаптана) для придания газу характерного запаха (обнаружение утечек).
- Учёт расхода газа — коммерческий учёт объёма газа, передаваемого потребителю (погрешность ±1-2%).
- Автоматическая защита — аварийное отключение подачи газа при нештатных ситуациях (повышение/понижение давления, загазованность, пожар).
- Подогрев газа — предотвращение образования кристаллогидратов при резком расширении газа (эффект Джоуля-Томсона).
Классификация газораспределительных станций
ГРС классифицируются по нескольким параметрам:
1. По технологическому назначению
- Промысловые ГРС — устанавливаются на газовых промыслах, давление на входе до 7,5 МПа.
- Магистральные ГРС — на ответвлениях от магистральных газопроводов к городам и предприятиям.
- Автоматические ГРС (АГРС) — полностью автоматизированные станции с дистанционным управлением.

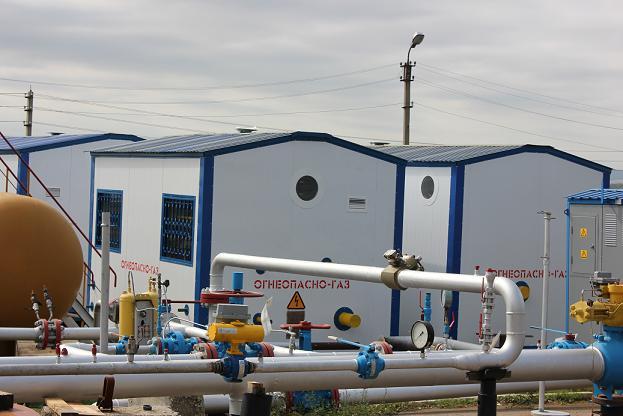

- Блочные ГРС (ГРС-Б) — заводской готовности, монтируются в блок-контейнерах.
- Контрольно-распределительные ГРС — для учёта и распределения газа между несколькими потребителями.
2. По пропускной способности
| Тип ГРС | Пропускная способность, м³/ч |
|---|---|
| Малые | до 10 000 |
| Средние | 10 000 – 100 000 |
| Крупные | 100 000 – 500 000 |
| Особо крупные | более 500 000 |
3. По степени автоматизации
- Неавтоматизированные — обслуживаются постоянным персоналом.
- Автоматизированные — без постоянного персонала, управление с диспетчерского пункта (АГРС).
- Полностью автоматические — с функцией самодиагностики и автоматическим переключением резервных линий.
Технические характеристики типовой ГРС
| Параметр | Значение |
|---|---|
| Входное давление (макс.) | 7,5 МПа |
| Выходное давление (диапазон) | 0,005 – 1,2 МПа |
| Пропускная способность | до 500 000 м³/ч |
| Степень фильтрации | до 25 мкм |
| Точность учёта газа | ±1-2% |
| Точность поддержания давления | ±10% |
| Температура окружающей среды | от -60°C до +45°C (ХЛ1, УХЛ1) |
| Сейсмостойкость | до 9 баллов (MSK-64) |
| Срок службы | не менее 35 лет |
Обеспечение безопасности и надежного функционирования ГРС
Безопасность и надёжность ГРС обеспечивается комплексом мер, регламентированных нормативными документами (ПБ 12-529-03, СП 62.13330).
Ключевые требования безопасности:
- Контроль состояния систем — постоянный мониторинг технологического оборудования, КИПиА, автоматики (газоанализаторы, датчики давления, температуры).
- Поддержание оборудования в исправном состоянии — своевременное техническое обслуживание (ТО) и ремонт.
- Модернизация и реновация — замена устаревшего и физически изношенного оборудования.
- Соблюдение требований зонирования — минимальные расстояния от ГРС до населённых пунктов, предприятий, зданий (согласно СП 62.13330).
- Предупреждение и ликвидация отказов — разработка и выполнение планов ликвидации аварий.
Выдержки из нормативных требований (ПБ 12-529-03):
- При работах на газопроводах и оборудовании под давлением запрещается использовать стальной инструмент, дающий искру. Применяется инструмент из цветного металла (медь, бронза) или стальной инструмент, обильно смазанный солидолом.
- Перед началом ремонтных работ необходимо установить заглушки на отключаемых участках (тип заглушек — по ГОСТ).
- Периодичность проверки ПЗК и ПСК — не реже 1 раза в 6 месяцев, а также после каждого срабатывания или ремонта.
- Проверка герметичности соединений производится мыльной эмульсией или электронным течеискателем.
Организация эксплуатации ГРС
Эксплуатация газораспределительной станции осуществляется по специальной инструкции, разрабатываемой на основе технической документации, правил и регламентов (ПБ 12-529-03, СП 62.13330).
Периодичность технического обслуживания и проверок:
| Вид работ | Периодичность |
|---|---|
| Визуальный осмотр (обход) | ежедневно |
| Проверка герметичности (обмыливание) | ежемесячно |
| Проверка срабатывания ПЗК и ПСК | 1 раз в 6 месяцев |
| Техническое обслуживание (ТО) | 1 раз в год |
| Текущий ремонт | 1 раз в 5 лет |
| Капитальный ремонт | по мере износа (обычно 15-20 лет) |
Основные правила эксплуатации:
- На газопроводах указывается направление движения потока газа.
- На запорной арматуре указывается направление вращения при открытии и закрытии («О» — открыто, «З» — закрыто).
- Оборудование и арматура имеют технологическую нумерацию (несмываемая краска на видных местах).
- Изменение давления на выходе производится специалистом по распоряжению диспетчера (с записью в журнале оператора).
- Автоматика и сигнализация отключаются только по распоряжению ответственного лица (на время ремонта или отладки).
- На территории ГРС запрещено курить, использовать открытый огонь, ремонтировать автомобили.
Причины остановки ГРС:
- разрыв газопроводов;
- аварийное состояние оборудования (неисправность ПЗК, регулятора, фильтра);
- пожар на территории станции;
- существенные выбросы газа (загазованность);
- требование потребителя;
- стихийные бедствия (наводнение, землетрясение, ураган).
Ремонт и техническое обслуживание ГРС
Периодичность и сроки ремонта и технического обслуживания оборудования, устройств и систем ГРС определяются техническим состоянием и требованиями инструкций по эксплуатации.
Виды ремонтов:
- Текущий ремонт — проводится по графикам, утверждённым руководством. Включает замену быстроизнашивающихся деталей (уплотнения, мембраны, прокладки), регулировку, чистку фильтров.
- Капитальный ремонт — полная разборка, дефектовка, замена изношенных узлов, восстановление ресурса оборудования (обычно 1 раз в 15-20 лет).
Что подлежит обслуживанию:
- системы КИПиА и автоматики (датчики, манометры, термометры);
- системы телемеханики и диспетчеризации;
- вентиляция и отопление;
- технологическое оборудование (регуляторы РДП, РДК, фильтры ФГ, ПЗК, ПСК, запорная арматура).
Ответственность за качество технического обслуживания лежит на руководителях служб и подразделений, а также на эксплуатационном персонале (операторах). Любая неисправность фиксируется в журнале оператора. При выявлении неисправностей, которые могут привести к нарушению технологических процессов, необходимо принять меры, прописанные в инструкции по эксплуатации.
Требуется проектирование или модернизация ГРС? Заполните опросный лист — инженеры ПКФ «Экс-Форма» предложат оптимальное решение.
Часто задаваемые вопросы (FAQ) про газораспределительные станции
1. Чем отличается ГРС от ГРП?
ГРС (газораспределительная станция) принимает газ из магистрального газопровода высокого давления (до 7,5 МПа). ГРП (газорегуляторный пункт) снижает давление после ГРС или на ответвлениях к потребителям (входное давление до 1,2 МПа).
2. Как часто нужно проводить проверку ПЗК и ПСК?
Согласно ПБ 12-529-03, проверка срабатывания предохранительного запорного клапана (ПЗК) и предохранительного сбросного клапана (ПСК) проводится не реже 1 раза в 6 месяцев, а также после каждого срабатывания или ремонта.
3. Нужно ли останавливать ГРС для замены фильтра?
Да, для замены фильтрующей кассеты требуется остановка подачи газа по линии. Поэтому в ГРС и ГРП устанавливаются резервные линии редуцирования и байпасные линии (обводные).
4. Кто может проводить пусконаладочные работы ГРС?
Пусконаладочные работы должны выполняться специализированной организацией, имеющей лицензию на данный вид деятельности, под контролем эксплуатирующей компании.
5. Какие нормативные документы регулируют эксплуатацию ГРС?
Основные документы: ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления», СП 62.13330.2011 «Газораспределительные системы», инструкция по эксплуатации конкретной ГРС.
6. Какой инструмент разрешён для работы на ГРС?
Запрещён стальной инструмент, дающий искру. Разрешён инструмент из цветного металла (медь, бронза) или стальной инструмент, обильно смазанный солидолом.
