Газопроводы нельзя «увидеть» с поверхности, но их присутствие должно быть очевидно — в этом и заключается задача опознавательных знаков. Согласно ГОСТ Р 55472-2013, такие таблички устанавливаются в контрольных точках сети: на поворотах трассы, смене диаметра трубы, местах расположения арматуры или зданий, и с определённой регулярностью — каждые 200–500 метров на прямых участках. На них наносится технический «паспорт» подземного объекта: диаметр, давление, глубина залегания, материал труб, расстояние до объекта. Эта информация может решить критические задачи — от экстренного вскрытия до планирования земляных работ.
Таблички крепятся на ориентиры, которые невозможно случайно снести: железобетонные столбики, металлические реперы высотой от 1,5 м, элементы застройки. Специальные требования действуют в местах пересечения с водными путями: например, при ширине менее 75 м репер ставится с одного берега, при большей — с двух сторон. В судоходных зонах добавляются сигнальные знаки по Уставу внутреннего водного транспорта. Типовой размер табличек — 200×140 мм. Цветовой код наглядно показывает материал трубопровода: жёлтый сигнализирует о полиэтиленовых трубах, зелёный с красной окантовкой — о стальных.

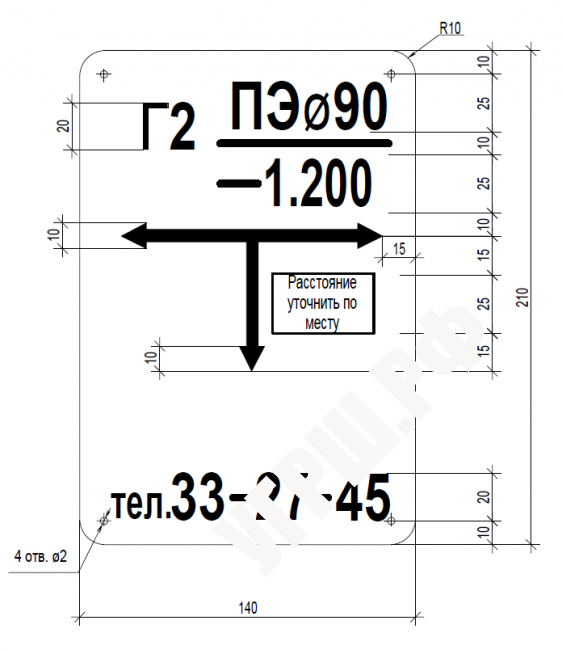

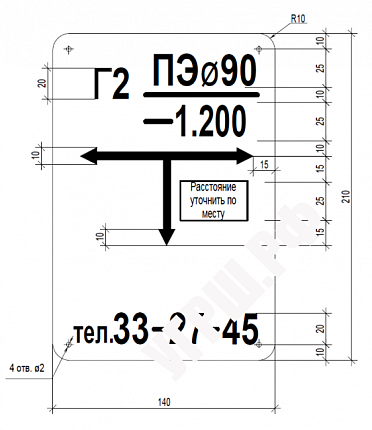

Информация организована строго: вверху — диаметр трубы (сверху) и глубина залегания (снизу); в центре — расстояние до объекта, измеренное перпендикулярно табличке, в сантиметрах; внизу — номер телефона обслуживающей организации. Надписи — чёрные, фон — жёлтый, обеспечивающий визуальный контраст даже при слабой освещённости.
Табличка монтируется максимально близко к обозначаемому элементу: на зданиях, опорах, заборах или специально установленных стойках. Местоположение выбирается так, чтобы сохранить видимость и устойчивость ориентира. Установка осуществляется строительной организацией во время прокладки сети, а дальше — за эксплуатацией следит профильная служба. Все действия по монтажу и восстановлению табличек оформляются официально — совместным актом с владельцами или пользователями соответствующих участков, как предписывают «Правила охраны газораспределительных сетей» (Постановление Правительства РФ №878).
Назначение и функции
Установка направлена на решение двух принципиальных задач — информационной и предостерегающей. Любая табличка газопровода должна однозначно информировать о наличии подземных или надземных коммуникаций и их параметрах, одновременно с этим выступая элементом системы обеспечения промышленной и общественной безопасности.
Информационные функции маркировки включают:- указание направления прохождения газопровода;
- информацию о диаметре трубы и категории давления (низкое, среднее, высокое);
- идентификацию принадлежности сети (например, газораспределительная компания или муниципальный балансодержатель);
- координаты и адресные указатели для инженерных систем.
Все эти данные позволяют обслуживающему персоналу и подрядным строительным организациям быстро сориентироваться в характеристиках подземных коммуникаций при работах.
Предупреждающие и защитные функции не менее важны. Яркие, контрастные знаки «Газ» и «ПГ» предотвращают случайные повреждения труб при земляных и монтажных работах. Отсутствие чёткой маркировки, например, при ремонте тротуара или прокладке новых кабельных трасс, может привести к пробою газопровода, утечке и аварийной ситуации. Особенно критично это в зонах высокой плотности застройки и в промышленных объектах с повышенными требованиями безопасности.
Нормативные требования: на что опираться при изготовлении и размещении
ГОСТ Р 55472-2013 «Системы газораспределительные. Требования к сетям газораспределения» является основным нормативным документом, устанавливающим требования к маркировке газопроводов. Стандарт распространяется на наружные трубопроводы, выполненные из стали или полиэтилена, и устанавливает требования к наличию информационных табличек и знаков безопасности.
Согласно ГОСТ Р 55472-2013, на идентификационной табличке газопровода должны быть указаны следующие данные:
- назначение трубопровода (например, «Газ», «ПГ»);
- тип газа (бытовой или промышленный);
- внутренний диаметр трубопровода;
- категория рабочего давления (в кПа или МПа);
- ближайший адрес или код участка;
- направление трассы или места подключения;
- наименование обслуживающей организации и номер телефона аварийной службы.
Характеристики маркировки различаются в зависимости от категории давления: низкое, среднее или высокое. Установлены требования к цвету фона, высоте символов и другим параметрам. Для трубопроводов газораспределительной системы используется жёлтый фон с чёрными символами. Эти требования распространяются как на таблички, так и на знаки, наносимые непосредственно на поверхности труб.
Минимально допустимая высота символов определяется исходя из стандартов систем контроля за состоянием газовых сетей (СКЗ) и должна обеспечивать считывание информации с расстояния не менее 5 метров. Надписи и графические элементы должны иметь чёткий контраст и быть устойчивыми к внешнему воздействию.
Табличка размещается на фасадах зданий, технических опорах, отдельных стойках или вровень с трубопроводом в траншеях. Рекомендуемая высота установки от уровня земли составляет от 1,6 до 2 метров, что обеспечивает достаточную визуальную доступность в различных условиях размещения.
В дополнение к ГОСТ Р 55472-2013 в отдельных случаях при проектировании и установке маркировки используются положения СНиП 42-01-2002 и СП 62.13330.2011. Это актуально для объектов с повышенной инженерной сложностью или расположенных вблизи транспортной инфраструктуры.
Таким образом, нормативные требования охватывают не только прокладку и защиту газораспределительных сетей, но и стандартизированное оформление сведений об их характеристиках и размещении.
Форматы и виды указателей
Маркировка и визуальная идентификация участков газораспределительных сетей обеспечивается за счёт применения разнообразных указателей и знаков, выбираемых в зависимости от конфигурации сети и окружающей среды. Единого универсального формата не существует — каждый тип подбирается с учётом особенностей расположения коммуникаций.
Наиболее распространены следующие виды:
- Настенные — крепятся на фасады зданий, стены техпомещений и опоры. Содержат информацию о наличии подземного газопровода вблизи и его параметрах.
- Вкапываемые на стойках — используются на открытых участках при отсутствии рядом вертикальных конструкций. Устанавливаются по линии трассы газопровода или вблизи контрольных точек — колодцев, переходов, вентилей.
- Указатели направления — указывают направление прохождения подземного трубопровода. На них размещается знак «ПГ», указание давления и диаметра.
- Адресные — содержат уточнённую информацию об участке газопровода, включая координаты пересечения с другими инженерными сетями.
- Шильда на газовую трубу — специально предназначена для нанесения на надземные участки. Изготавливается из стойких материалов, может крепиться на трубу с помощью металлических хомутов или сварных соединений. Наносится идентификатор и стрелка направления потока газа.
- Знаки безопасности газопроводов — предупреждают о потенциальной опасности вблизи трассы коммуникаций. Используются пиктограммы с рекомендациями по соблюдению дистанции, запрету земляных работ и т.п.
Особенности конструкции и материалов
Изготовление табличек и знаков для обозначения газопроводов должно обеспечивать их стойкость к внешним воздействиям, читаемость на протяжении длительного периода эксплуатации и соответствие установленным требованиям.
В качестве материала основы используются следующие варианты:
- Оцинкованная сталь — применяется для повышения устойчивости к механическим воздействиям и пригодна для наружной установки;
- Анодированный алюминий — отличается малым весом и устойчивостью к коррозии, применяется преимущественно при настенном монтаже;
- ПВХ и композитные панели — используются в ситуациях, где приоритет отдается сниженной массе конструкции и упрощенной установке;
- Ударопрочные пластики — применяются для размещения в жилых зданиях и внутри газорегуляторных шкафов.
Информационное наполнение наносится методом трафаретной либо термопечати. Также используется самоклеящаяся виниловая пленка с увеличенным сроком службы. Цветовое оформление выполняется в соответствии с ГОСТ, с обязательным обеспечением требуемой контрастности элементов маркировки.
Габаритные размеры знаков определяются параметрами зоны видимости. Согласно ГОСТ Р 55472-2013, минимальная высота символов составляет 30 мм для обеспечения пешеходной читаемости и от 100 мм для восприятия с транспортного средства. Толщина шрифта устанавливается с учетом необходимости сохранения четкости изображения в условиях продолжительного воздействия перепадов температуры и влажности.
Конструктивные особенности табличек определяются конкретными условиями эксплуатации и направлены на обеспечение функциональной пригодности в течение нормативного срока службы без утраты информативности.
Примеры установки и использования в реальных условиях
Маркировка магистрали активно применяется во всех сегментах городской и промышленной инфраструктуры. Практика показывает, что знаки обозначения не просто исполняют нормативы — они предотвращают реальные инциденты и обеспечивают координацию действий при аварийных работах.
Один из типичных примеров — установка настенных шильдов на фасаде жилых домов в центральной части Москвы. На пересечении инженерных сетей, где проходят кабельно-газовые коридоры, была проведена доработка маркировки по ГОСТ Р 55472-2013. Это позволило обслуживающим службам точно фиксировать направление трубы и избежать повреждений при прокладке новых линий связи.
Другой случай связан с промышленной зоной в Подмосковье, где магистраль высокого давления проходил под автодорогой. Здесь были установлены вкапываемые указатели с информацией о типе газопровода, категории давления и контактами аварийной службы. Такие элементы дополнительно дублировались знаками безопасности газопроводов с пиктограммами запрета земляных работ без согласования.
Ещё один кейс связан с реконструкцией газорегуляторного пункта в жилом микрорайоне. На новую надземную трубу была установлена табличка на газовую трубу с нанесённым стрелочным указателем направления потока газа и диаметром трубопровода. Это обеспечило быструю ориентацию для ремонтной бригады в случае отключения участка.
В каждом из упомянутых проектов эффективность маркировки выступила важнейшим фактором безопасной эксплуатации газораспределительных сетей. От точности нанесения информации зависит не только надёжность эксплуатации, но и здоровье людей, живущих вблизи.
