Газораспределительная станция (ГРС) — это конечный участок магистрального газопровода, где происходит подготовка газа перед подачей конечному потребителю. Здесь давление снижается до безопасного уровня, газ очищается от примесей, проходит одоризацию и учёт расхода. Без ГРС магистральный газ никогда не попадёт в городскую сеть или на промышленное предприятие.

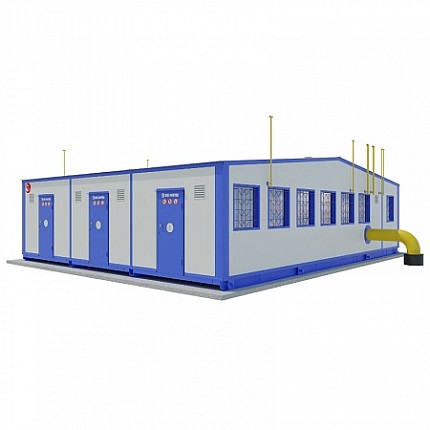

Завод «Экс-Форма» проектирует и производит автоматические газораспределительные станции (АГРС) и узлы для их комплектации. В этой статье — подробный разбор устройства, типов и технологических процессов ГРС.
ПКФ «Экс-Форма» — производитель АГРС и узлов газораспределительных станций. Собственное производство, полный пакет сертификатов, доставка по России. Смотреть каталог АГРС.
Что такое ГРС и для чего она нужна
Газораспределительная станция решает четыре ключевые задачи, без которых подача газа конечному потребителю невозможна:
- Редуцирование давления. Газ из магистрального трубопровода приходит под давлением 5,5–7,5 МПа. Потребителю нужно 0,3–1,2 МПа. ГРС снижает давление до требуемого уровня.
- Очистка газа. В магистральном газе присутствуют механические примеси и конденсат. Фильтры и сепараторы ГРС удаляют их, защищая оборудование потребителя.
- Одоризация. Природный газ не имеет запаха. В ГРС в него добавляют одорант — вещество с резким запахом. Это позволяет обнаружить утечку без специального оборудования.
- Учёт расхода. ГРС ведёт коммерческий учёт газа, который уходит потребителю. Это основа для взаиморасчётов между поставщиком и покупателем.
Типы газораспределительных станций
ГРС различаются по производительности, назначению и месту установки. Выбор типа зависит от объёмов потребления и удалённости от магистрального газопровода.
| Тип ГРС | Производительность | Где применяется |
|---|---|---|
| Станции на ответвлениях магистрального газопровода | 5 000 – 500 000 м³/ч | Крупные города, промышленные центры, ТЭЦ |
| Промысловые станции | до 500 000 м³/ч | Подготовка газа на месте добычи, снабжение ближайших населённых пунктов |
| Контрольно-распределительные ГРС | 3 000 – 12 000 м³/ч | Ответвления к промышленным и сельскохозяйственным объектам, кольцевые системы вокруг городов |
| Автоматические ГРС (АГРС) | 1 – 3 м³/ч | Небольшие населённые пункты, удалённые объекты |
| Газорегуляторные пункты (ГРП) | 1 – 30 м³/ч | Городские сети среднего и высокого давления |
| Газорегуляторные установки (ГРУ) | до 1,5 м³/ч | Отдельные объекты или небольшие газовые сети |
Не существует универсального варианта ГРС. Каждый тип обладает определёнными характеристиками и предназначен для своих задач. «Экс-Форма» специализируется на производстве автоматических газораспределительных станций (АГРС) — оптимального решения для небольших и средних объектов.
Основные узлы газораспределительной станции
Каждая ГРС состоит из девяти технологических узлов. Каждый выполняет свою функцию в общем процессе подготовки газа.
| Узел | Функция |
|---|---|
| Узел переключения | Переключает поток высокого давления с автоматического на ручное регулирование по обводной линии. Предотвращает повышение давления с помощью предохранительной арматуры. |
| Узел очистки газа | Удаляет механические примеси и конденсат из газа. Защищает оборудование станции и потребителя от загрязнений. |
| Узел предотвращения образования гидратов | Защищает газопровод и арматуру от обмерзания при низких температурах. |
| Узел редуцирования | Снижает и автоматически поддерживает давление на заданном уровне. Подробнее об узлах редуцирования «Экс-Форма». |
| Узел учёта расхода газа | Обеспечивает коммерческий учёт газа с помощью счётчиков и расходомеров. Подробнее об узлах учёта «Экс-Форма». |
| Узел одоризации | Добавляет в газ одорант — вещество с резким запахом. Позволяет обнаруживать утечки без специального оборудования. Подробнее об узлах одоризации «Экс-Форма». |
| Узел отопления и вентиляции | Обеспечивает поддержание рабочей температуры в помещениях ГРС. Подробнее о системах ОиВ «Экс-Форма». |
| Узел подготовки теплоносителя | Готовит теплоноситель для системы обогрева станции. |
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«ГРС — это не просто набор узлов. Это сложный технологический комплекс, где каждый элемент должен работать согласованно с остальными. Мы на своём производстве уделяем особое внимание двум вещам: качеству редуцирования и точности учёта газа. Ошибка в редуцировании — это риск для оборудования потребителя. Ошибка в учёте — это прямые финансовые потери».
«И ещё момент про одоризацию. Многие думают, что это второстепенный узел. Но именно одорант позволяет вовремя обнаружить утечку и предотвратить аварию. Наш узел одоризации обеспечивает точную дозировку независимо от расхода газа».
Нужна газораспределительная станция под ваш объект?
Инженеры «Экс-Форма» рассчитают АГРС под ваши параметры и подготовят коммерческое предложение.
Заполнить опросный листили позвоните: 8 (800) 550-52-31
Часто задаваемые вопросы (FAQ) по ГРС
1. Что такое ГРС простыми словами?
ГРС — это станция, где газ из магистрального трубопровода готовят к подаче конечному потребителю: снижают давление, очищают, добавляют запах (одорируют) и считают объём.
2. Чем ГРС отличается от ГРП?
ГРС работает с магистральным газом высокого давления (5,5–7,5 МПа) и обслуживает целые города и районы. ГРП работает с газом среднего и низкого давления и обслуживает кварталы, котельные и отдельные объекты.
3. Что такое АГРС?
АГРС — автоматическая газораспределительная станция. От обычной ГРС отличается полной автоматизацией процессов и не требует постоянного присутствия персонала. «Экс-Форма» производит АГРС для небольших и средних объектов.
