Устройство и работа ГРПШ

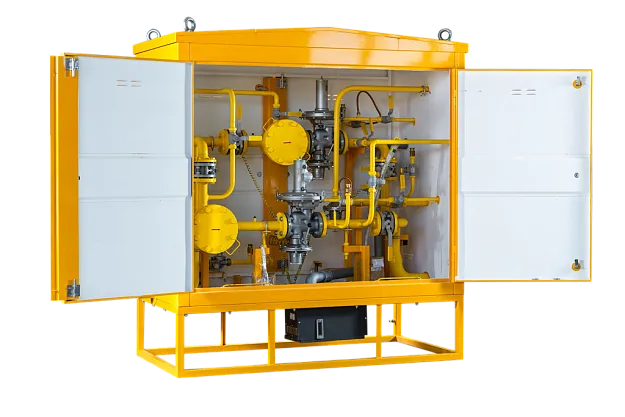

Серийные газорегуляторные пункты ГРПШ состоят из металлического шкафа с двумя дверками, в котором смонтировано технологическое оборудование, которое крепится хомутами к раме и кронштейнам.
Технологическое газовое оборудование установки состоит из одной, двух или четырех линий редуцирования.
Технологическое газовое оборудование установки состоит из одной, двух или четырех линий редуцирования.
Каждая линия редуцирования включает в себя:
1) крана шарового ГШК на входе;
2) фильтра газа ФГ. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН22. Для замера входного давления необходимо, при закрытых кранах КН17 и КН18, открыть кран КН12, а затем клапан КН22. Для замера давления после фильтра на первой линии редуцирования необходимо, при закрытых кранах КН12 и КН18,открыть кран КН17, а затем клапан КН22. Соответственно и для замера давления на второй линии редуцирования. Кран КН19 (или КН20) служит для слива конденсата из фильтра Ф1 (или Ф2);

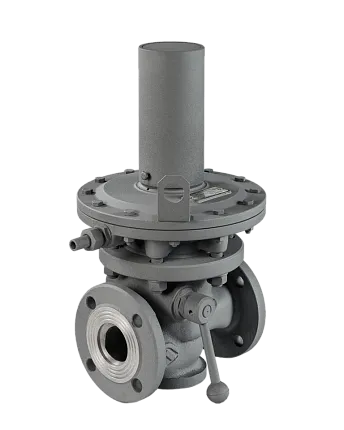

3) клапана предохранительного запорного ПЗК КП1 (или КП2), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;

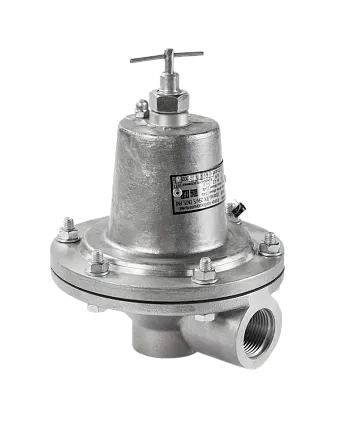

4) регулятора давления газа РД1 (или РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах;
5) крана ГШК на выходе;
6) импульсного трубопровода с краном ГШК;
7) предохранительного сбросного клапана ПСК, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода. Для замера давления и настройки ПСК предназначены краны КН16 и КН21.
Для замера давления на выходе:
Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран низкой продувки КН7 (или КН8).
От регулятора через кран КН2 газ поступает к потребителю. Для измерения давления газа на входе предусмотрен манометр М с клапаном КН15 и краном КН 10. Через пробку, расположенную на фильтре, осуществляется слив конденсата из фильтра.
Для продувки участков газопроводов “на свечу” после первого отключающего устройства основной и резервной линий редуцирования предназначены краны КН6 и КН 7.
Для продувки основной и резервной линий после регулятора “на свечу” предназначены краны КН8 и КН9.
Резервная линия редуцирования предназначена для обеспечения бесперебойной работы пункта в случае ремонта на основной линии. Запуск резервной линии осуществлять в той же последовательности, что и основной.
Для аварийного сброса газа в атмосферу предназначен клапан предохранительный сбросной КП1, в который газ подводится через кран КН5.
Для обогрева пункта в зимнее время служит обогреватель ОГ, к которому через вентиль КН16 и регулятор РД3 поступает газ требуемого давления.
1) крана шарового ГШК на входе;
2) фильтра газа ФГ. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН22. Для замера входного давления необходимо, при закрытых кранах КН17 и КН18, открыть кран КН12, а затем клапан КН22. Для замера давления после фильтра на первой линии редуцирования необходимо, при закрытых кранах КН12 и КН18,открыть кран КН17, а затем клапан КН22. Соответственно и для замера давления на второй линии редуцирования. Кран КН19 (или КН20) служит для слива конденсата из фильтра Ф1 (или Ф2);
3) клапана предохранительного запорного ПЗК КП1 (или КП2), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;
4) регулятора давления газа РД1 (или РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах;
5) крана ГШК на выходе;
6) импульсного трубопровода с краном ГШК;
7) предохранительного сбросного клапана ПСК, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода. Для замера давления и настройки ПСК предназначены краны КН16 и КН21.
Для замера давления на выходе:
- при низком выходном давлении установлен кран КН15 с ниппелем для присоединения мановакуумметра;
- при высоком выходном давлении установлен клапан КН23;
Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран низкой продувки КН7 (или КН8).
Принцип работы ГРПШ:
Газ через кран шаровой КН1 подводится к фильтру Ф1, очищается от механических примесей и поступает к регулятору давления РД1, предназначенному для снижения давления газа и поддержания его на заданном уровне, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов.От регулятора через кран КН2 газ поступает к потребителю. Для измерения давления газа на входе предусмотрен манометр М с клапаном КН15 и краном КН 10. Через пробку, расположенную на фильтре, осуществляется слив конденсата из фильтра.
Для продувки участков газопроводов “на свечу” после первого отключающего устройства основной и резервной линий редуцирования предназначены краны КН6 и КН 7.
Для продувки основной и резервной линий после регулятора “на свечу” предназначены краны КН8 и КН9.
Резервная линия редуцирования предназначена для обеспечения бесперебойной работы пункта в случае ремонта на основной линии. Запуск резервной линии осуществлять в той же последовательности, что и основной.
Для аварийного сброса газа в атмосферу предназначен клапан предохранительный сбросной КП1, в который газ подводится через кран КН5.
Для обогрева пункта в зимнее время служит обогреватель ОГ, к которому через вентиль КН16 и регулятор РД3 поступает газ требуемого давления.
