Ключ регулировочный КР-РДКН 50.02.00.00 — заводской инструмент для настройки регуляторов РДК-50Н

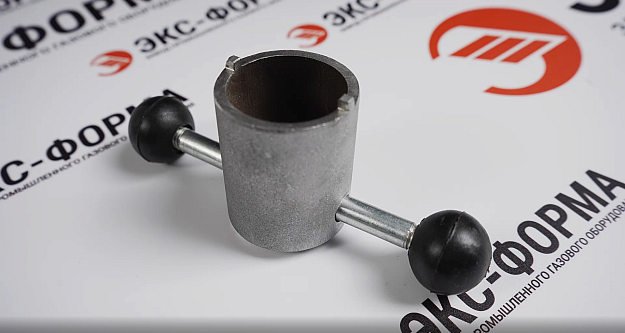

Ключ регулировочный КР-РДКН (артикул 50.02.00.00) — это заводской инструмент для точной настройки выходного давления регуляторов газа серии РДК-50Н производства ПКФ «Экс-Форма». В отличие от подручных средств, оригинальный ключ имеет калиброванную форму захвата, исключающую повреждение регулировочного винта и срыв шлицов при затяжке.

Инструмент входит в перечень обязательной оснастки эксплуатационной бригады газораспределительной организации. Изготовлен из инструментальной стали с защитным покрытием от коррозии.

Рекомендация завода: всегда используйте оригинальный ключ для настройки РДК. Попытка регулировки пассатижами или рожковым ключом приводит к замятию граней винта и нарушению точности настройки. Стоимость нового регулировочного узла выше цены ключа.

Для каких регуляторов подходит

Ключ КР-РДКН 50.02.00.00 спроектирован под геометрию регулировочного винта регуляторов серии РДК-50Н и их модификаций:

РДК-50Н (базовая модель);
РДК-50Н(В) — с высоким выходным давлением;
РДК-50Н(В)-2 — двухлинейное исполнение;
РДК-50Н(В)-3 — трёхлинейное исполнение.

Не подходит: для регуляторов РДК-25, РДК-100, а также для серии РДП (для них используется ключ монтажный).

Для чего нужен регулировочный ключ

Регулятор давления газа РДК-50Н настраивается на требуемое выходное давление с помощью нажимной гайки, которая поджимает или ослабляет пружину. Ключ КР-РДКН позволяет:

Точно выставить выходное давление — вращение гайки без проскальзывания, контроль усилия «от руки».
Провести настройку после замены РТИ — при установке новых мембран требуется повторная регулировка (новые мембраны имеют иную эластичность).
Скорректировать давление при сезонных изменениях — зимой и летом потребление газа различается, настройка корректируется дважды в год.
Исключить повреждение винта — форма ключа точно повторяет шлицы, нагрузка распределяется равномерно.

Как настроить РДК-50Н с помощью регулировочного ключа

Настройка производится без разборки регулятора и отключения потребителей. Порядок действий:

Подготовьте эталонный манометр на выходе регулятора — штатный манометр может иметь погрешность.
Открутите защитный колпачок регулировочного узла (в верхней части регулятора).
Вставьте ключ КР-РДКН в шлицы нажимной гайки.
Для увеличения выходного давления — вращайте гайку по часовой стрелке (сжимаете пружину).
Для уменьшения выходного давления — вращайте против часовой стрелки (ослабляете пружину).
Контролируйте давление по манометру. Рекомендуемый шаг подстройки — пол-оборота, затем стабилизация 30 секунд, затем контрольное измерение.
После завершения настройки установите защитный колпачок на место.

Важно: настройка выходного давления должна выполняться персоналом, допущенным к обслуживанию газового оборудования. Превышение максимального выходного давления может привести к срабатыванию ПСК и отключению потребителей.

Комплект инструментов для обслуживания РДК-50Н

Для полноценного регламентного обслуживания регулятора рекомендуется иметь следующий набор инструментов и ЗИП:

Ключ регулировочный КР-РДКН — для настройки давления (данный товар).
Ключ монтажный — для разборки корпуса при замене РТИ.
Комплект РТИ РДКН 50.01.03.01 — мембраны и прокладки для замены.

Стоимость и заказ

Цена ключа регулировочного КР-РДКН зависит от объёма поставки. Для получения коммерческого предложения:

Позвоните по телефону 8 (800) 550-52-31.
Напишите на market@exform.ru с указанием артикула 50.02.00.00 и требуемого количества.
Получите КП в течение 1 часа.

Доставка по всей России транспортными компаниями, возможен самовывоз со склада в Саратове.

Нужна помощь с подбором инструмента? Инженеры «Экс-Форма» проконсультируют по совместимости оснастки с вашим оборудованием. 8 (800) 550-52-31

Часто задаваемые вопросы (FAQ)

1. Можно ли настроить РДК без регулировочного ключа?

Технически можно использовать пассатижи, но это приводит к замятию шлицов регулировочного винта, нарушению точности настройки и последующему дорогостоящему ремонту. Оригинальный ключ окупается при первом же использовании.

2. Один ключ на всю бригаду или на каждый ГРП?

Достаточно одного ключа на бригаду, так как настройка производится редко. Рекомендуем иметь резервный ключ на базе эксплуатационной службы на случай утери.

3. Подходит ли ключ для других регуляторов «Экс-Форма»?

Нет, данный ключ спроектирован только под геометрию винта серии РДК-50Н. Для регуляторов РДП и РДПВ используется другая оснастка — уточняйте совместимость у инженеров.
