Комплект РТИ для РДК-50Н (артикул РДКН 50.01.03.01) — это оригинальный набор резинотехнических изделий для проведения регламентного обслуживания и ремонта регулятора давления газа РДК-50Н производства «Экс-Форма». Включает все необходимые мембраны, прокладки, клапаны и уплотнительные кольца, которые подвержены естественному износу в процессе эксплуатации.
Использование оригинального ремкомплекта гарантирует сохранение заводских характеристик регулятора и продлевает срок его службы. Все элементы изготовлены из материалов, соответствующих требованиям ТР ТС 032/2013 и допущенных к применению в газовом оборудовании.
Заводская рекомендация: замену РТИ на регуляторах РДК-50Н следует проводить не реже одного раза в 3 года или при достижении наработки 15 000 часов. Регламентная замена дешевле аварийного ремонта.
Состав комплекта РТИ (РДКН 50.01.03.01)
В комплект входят 17 позиций, полностью перекрывающих потребность в замене изнашиваемых элементов регулятора РДК-50Н:
| № | Наименование | Артикул | Кол-во | Тип элемента |
|---|---|---|---|---|
| 1 | Мембрана | РДКН 50.02.02.01 | 1 шт. | Основная мембрана |
| 2 | Клапан перепускной | РДКН 50.02.07.00 | 1 шт. | Узел в сборе |
| 3 | Клапан | РДКН 50.02.06.00 | 1 шт. | Узел в сборе |
| 4 | Мембрана | РДКН 50.01.03.01 | 1 шт. | Рабочая мембрана |
| 5 | Прокладка | РДКН 50.01.00.09 | 1 шт. | Уплотнительная |
| 6 | Прокладка | РДКН 50.01.00.09-01 | 1 шт. | Уплотнительная |
| 7 | Прокладка | РДКН 50.01.01.24 | 1 шт. | Уплотнительная |
| 8 | Мембрана EFFBE 60R-1258 Exform | — | 1 шт. | Специализированная |
| 9 | Клапан | РДКН 50.01.02.00 | 1 шт. | Узел в сборе |
| 10 | Прокладка | РДКН 50.00.00.12 | 2 шт. | Уплотнительная |
| 11 | Дроссель | РДКН 50.01.00.16 | 1 шт. | Регулирующий элемент |
| 12 | Кольцо 017-021-25-2-3 | — | 3 шт. | Уплотнительное |
| 13 | Кольцо 009-012-19-2-3 | — | 3 шт. | Уплотнительное |
| 14 | Кольцо 060-065-30-2-3 | — | 3 шт. | Уплотнительное |
| 15 | Кольцо 040-045-30-2-3 | — | 1 шт. | Уплотнительное |
| 16 | Кольцо 045-050-30-2-3 | — | 2 шт. | Уплотнительное |
| 17 | Кольцо 033-038-30-2-3 | — | 1 шт. | Уплотнительное |
| 18 | Кольцо 006-009-19-2-3 | — | 1 шт. | Уплотнительное |
Для каких регуляторов подходит
Комплект РТИ РДКН 50.01.03.01 разработан специально для регуляторов давления газа серии РДК-50Н производства ПКФ «Экс-Форма». Совместимость с регуляторами других производителей не гарантируется — геометрия посадочных мест и состав резиновых смесей могут отличаться.
- Основная модель: РДК-50Н (все модификации).
- Совместимость: РДК-50Н(В), РДК-50Н(В)-2, РДК-50Н(В)-3.
- Не подходит: для РДК-25, РДК-100, РДП-50.
Когда менять РТИ: признаки износа
Регламентная замена резинотехнических изделий предотвращает внезапный отказ регулятора. Проверьте состояние РТИ, если наблюдаются следующие признаки:
- нестабильное выходное давление — скачки более ±10% от уставки;
- утечка газа через дренажное отверстие регулятора;
- запаздывание реакции на изменение входного давления;
- следы растрескивания или затвердения на видимых участках мембран (определяется при визуальном осмотре).
При обнаружении любого из этих симптомов рекомендуется внеплановая замена РТИ.
Нужна помощь с подбором РТИ? Инженеры «Экс-Форма» помогут определить совместимость комплекта с вашим регулятором. Звоните или пишите — ответим в течение часа.
Как заменить РТИ на РДК-50Н самостоятельно
Замена резинотехнических изделий не требует полной разборки регулятора и может быть выполнена силами эксплуатационной службы. Порядок действий:
- Перекройте подачу газа на входе в регулятор.
- Сбросьте остаточное давление через продувочную свечу.
- Открутите крепёжные винты крышки и снимите её.
- Извлеките изношенные мембраны и прокладки, соблюдая порядок их расположения.

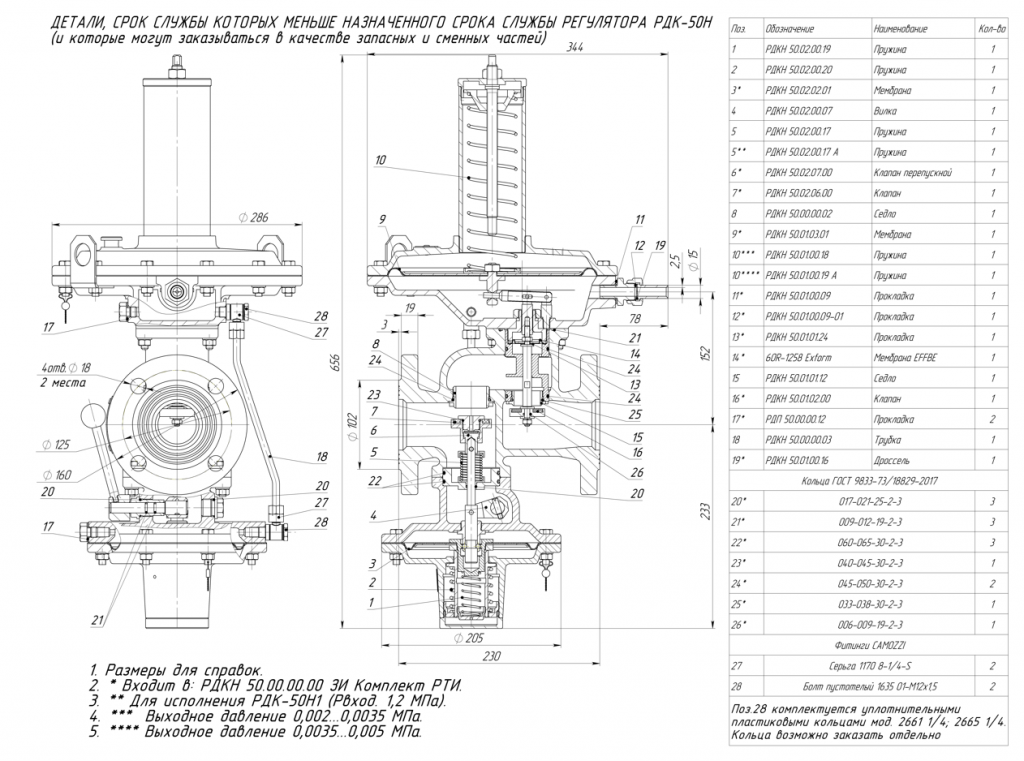

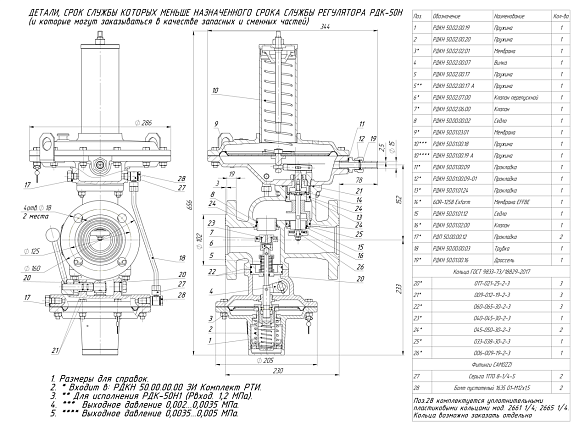

- Установите новые элементы из комплекта РТИ согласно схеме (входит в паспорт регулятора).
- Соберите регулятор в обратной последовательности, проверьте герметичность мыльным раствором.
- Настройте выходное давление с помощью регулировочного ключа (приобретается отдельно).
Стоимость и заказ
Цена комплекта РТИ зависит от объёма поставки и региона доставки. Для получения точного коммерческого предложения:
- Позвоните по телефону 8 (800) 550-52-31.
- Напишите на market@exform.ru с указанием артикула РДКН 50.01.03.01 и требуемого количества.
- Получите КП в течение 1 часа.
Доставка по всей России транспортными компаниями, возможен самовывоз со склада в Саратове.
Часто задаваемые вопросы (FAQ)
1. Чем оригинальный комплект РТИ отличается от аналогов?
Оригинальный ремкомплект изготавливается из тех же материалов, что и детали, установленные в регуляторе на заводе. Это гарантирует точное совпадение геометрии и сохранение паспортных характеристик. Аналоги могут отличаться по составу резиновой смеси, что приводит к ускоренному износу.
2. Нужно ли менять все элементы комплекта сразу?
Да, заводская рекомендация — полная замена всех элементов комплекта. Частичная замена (например, только мембран) может привести к тому, что через короткое время выйдут из строя оставшиеся старые прокладки, и потребуется повторная разборка регулятора.
3. Подходит ли этот комплект для регуляторов, купленных более 10 лет назад?
Да, конструкция РДК-50Н не менялась с момента разработки. Комплект РТИ РДКН 50.01.03.01 подходит для регуляторов любых годов выпуска, произведённых заводом «Экс-Форма».
