Ключ монтажный КР-РДКН (артикул 50.03.00.00) — это заводской инструмент для безопасной разборки регуляторов давления газа серии РДК производства ПКФ «Экс-Форма». В отличие от универсальных слесарных ключей, монтажный ключ имеет специальную форму захвата, исключающую повреждение корпуса и внутренних элементов при демонтаже седел исполнительного механизма и клапана отсекателя.
Ключ поставляется в комплекте со сменными втулками, каждая из которых предназначена для конкретной модели регулятора и конкретной операции. Это исключает ошибки при подборе оснастки и гарантирует правильное приложение усилия без перекосов.
Рекомендация завода: для полного цикла обслуживания регулятора требуется два ключа: регулировочный КР-РДКН (настройка давления) и монтажный КР-РДКН (разборка). Это минимальный набор оснастки эксплуатационной бригады.

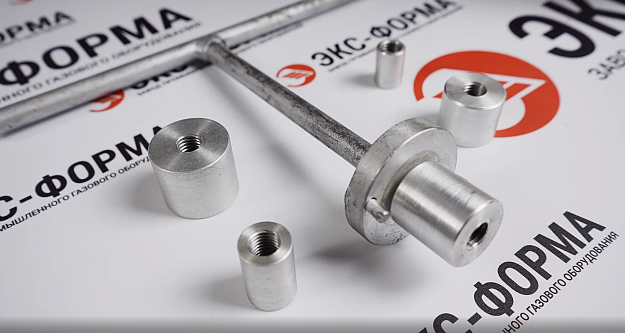

Комплектация: ключ и сменные втулки
Монтажный ключ КР-РДКН 50.03.00.00 состоит из базовой рукоятки и пяти специализированных втулок, каждая из которых предназначена для конкретной модели регулятора и типа демонтируемого узла:
| Артикул | Применяемость | Назначение |
|---|---|---|
| КМ-РДКН 50.03.00.01 | РДК-500 | Выкручивание седла исполнительного механизма |
| КМ-РДКН 50.03.00.01-01 | РДК-50Н, РДК-50Н/20 | Выкручивание седла исполнительного механизма |
| КМ-РДКН 50.03.00.01-02 | РДК-500 | Выкручивание седла клапана отсекателя |
| КМ-РДКН 50.03.00.01-03 | РДК-50Н, РДК-50Н/30 | Выкручивание седла исполнительного механизма |
| КМ-РДКН 50.03.00.01-04 | РДК-50Н/20, РДК-50Н/30 | Выкручивание седла клапана отсекателя |
Для каких регуляторов подходит
Монтажный ключ с соответствующими втулками применяется для обслуживания следующих моделей регуляторов «Экс-Форма»:
- РДК-50Н — базовая модель, втулки КМ-РДКН 50.03.00.01-01 и 50.03.00.01-03.
- РДК-50Н/20 — модификация с пониженным выходным давлением, втулки 50.03.00.01-01 и 50.03.00.01-04.
- РДК-50Н/30 — модификация, втулки 50.03.00.01-03 и 50.03.00.01-04.
- РДК-500 — регулятор повышенной пропускной способности, втулки 50.03.00.01 и 50.03.00.01-02.
Для чего нужен монтажный ключ
В процессе эксплуатации регулятора возникает необходимость демонтажа внутренних узлов — седла исполнительного механизма и седла клапана отсекателя. Это требуется в следующих ситуациях:
- Замена изношенного седла — при длительной эксплуатации посадочная поверхность седла изнашивается, что приводит к неполному закрытию клапана и утечкам газа.
- Очистка от механических примесей — песок, окалина и конденсат из газопровода скапливаются в зоне седла и мешают нормальной работе регулятора.
- Ревизия после аварийного срабатывания — если регулятор подвергся гидроудару или превышению давления, требуется осмотр и возможная замена внутренних элементов.
- Плановая замена РТИ — при установке нового комплекта РТИ требуется частичная разборка узлов, для которой необходим монтажный ключ.
Порядок замены седла исполнительного механизма
Замена седла производится при полностью отключённом и продутном регуляторе. Алгоритм действий:
- Перекройте входную и выходную запорную арматуру, стравите остаточный газ через продувочную свечу.
- Снимите крышку регулятора с помощью стандартного слесарного инструмента.
- Извлеките узел исполнительного механизма (мембрана в сборе со штоком).
- Подберите втулку монтажного ключа согласно модели регулятора (см. таблицу выше).
- Установите втулку в посадочное место седла, вставьте рукоятку ключа.
- Плавным усилием выкрутите седло, избегая перекосов.
- Установите новое седло, затяните монтажным ключом до упора, но без чрезмерного усилия (момент затяжки указан в паспорте регулятора).
- Соберите регулятор в обратной последовательности, проверьте герметичность.
Полный комплект инструментов для обслуживания РДК
Для полноценного регламентного обслуживания регуляторов серии РДК рекомендуется следующий набор:
- Ключ монтажный КР-РДКН 50.03.00.00 — для разборки корпуса и замены седел (данный товар).
- Ключ регулировочный КР-РДКН 50.02.00.00 — для настройки выходного давления.
- Комплект РТИ РДКН 50.01.03.01 — мембраны, прокладки и уплотнительные кольца для замены.
Стоимость и заказ
Цена монтажного ключа зависит от комплектации (отдельные втулки или полный набор). Для получения коммерческого предложения:
- Позвоните по телефону 8 (800) 550-52-31.
- Напишите на market@exform.ru с указанием артикула 50.03.00.00 и перечня необходимых втулок.
- Получите КП в течение 1 часа.
Доставка по всей России транспортными компаниями, возможен самовывоз со склада в Саратове.
Нужна помощь с подбором инструмента? Инженеры «Экс-Форма» проконсультируют по совместимости оснастки с вашим оборудованием. 8 (800) 550-52-31
Часто задаваемые вопросы (FAQ)
1. Можно ли купить втулки отдельно от ключа?
Да, все втулки поставляются как самостоятельные позиции. Если у вас уже есть рукоятка монтажного ключа, вы можете докупить только необходимые втулки. Укажите артикулы при заказе.
2. Как определить, какая втулка нужна для моего регулятора?
Ориентируйтесь на модель регулятора и тип демонтируемого узла (исполнительный механизм или клапан отсекателя) — см. таблицу в описании. Если модель не указана на корпусе регулятора, сфотографируйте шильдик и отправьте инженерам «Экс-Форма».
3. Подходит ли монтажный ключ для регуляторов РДП?
Нет, для серии РДП используется отдельная оснастка. Ключ КР-РДКН спроектирован только под геометрию седел регуляторов РДК-50Н и РДК-500.
