Газовые шаровые краны

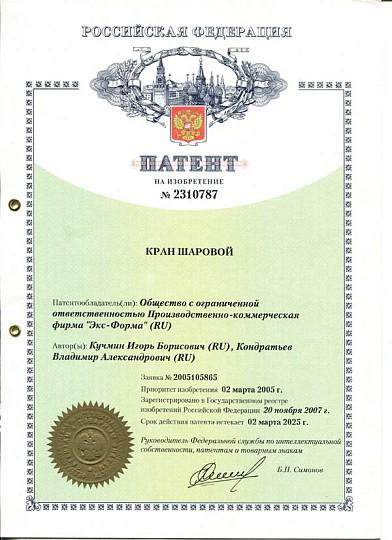

Конструкция кранов ГШК защищена патентом РФ №2310787
-
Дуот 15 до 100
-
Номинальное давлениеот 1,6 до 2,5 МПа
-
Температура рабочей средыот -30 до +50 °С
-
Температура окружающей средыот -60 до +45 °С
-
Герметичность затвора Крановкласс «А» по ГОСТ 9544-2015
- Шаровые краны ГШК муфтовые
- Шаровые краны ГШК фланцевые
- Шаровой кран ГШК фланцевый алюминиевый
- Шаровые краны ГШК под приварку
- Шаровые краны ГШК штуцерные
- Шаровые краны ГШК межфланцевые
- Шаровые краны с электроприводом МЭОФ
- Шаровые краны с ручным приводом
- Класс герметичности "А"
- Полнопроходное сечение затвора
- Идеальная геометрия шара
- Эрозионостойкое корундовое покрытие шара
- Горячая ковка корпуса крана
- Наработка на отказ 16.000 циклов
- Не требуется какое-либо обслуживание
- Различные типы присоединений
Диаметр условного прохода DN, мм
- полнопроходного Крана: 15; 20; 25; 32; 40; 50; 80; 100
- неполнопроходного Крана: 65/50; 100/80
Тип присоединения
- Муфтовое – М
- Фланцевое – Ф
- Фланцевое (кран c литым алюминиевым корпусом DN50) –АФ
- Межфланцевое – МФ
- Под приварку – С
- Штуцерное с шаровым ниппелем «под приварку» – Ш
- Штуцерно-ниппельное – ШН
- Штуцерно-муфтовое - ШН7
- Фланцевое-под приварку - ФС
Номинальное давление
- 16 кгс/см²
- 25 кгс/см²
Рабочая среда
- неочищенные от механических примесей воздух и неагрессивный природный газ по ГОСТ5542-2014 - Г
- очищенные от механических примесей неагрессивный природный газ по ГОСТ5542-2014, паровая и жидкая фазы сжиженных углеводородных газов по ГОСТ20448-90 и ГОСТ27578-87, нефтепродукты - Ж
Тип привода
- Рукоятка – Р;
- Механический привод – МП;
- Электропривод – Э;
- Электропривод взрывозащищенный – ЭВ.
Климатическое исполнение
- Умеренный климат - «У1» по ГОСТ 15150 (с температурой окружающей среды от -40°С до +45°С). Материал деталей: конструкционные углеродные качественные стали, алюминиевые сплавы.
- Холодный климат - «ХЛ1» по ГОСТ 15150 - «НОРД» (с температурой окружающей среды от -60°С до +45°С). Материал деталей: хладостойкие стали, алюминиевые сплавы.
Для изготовления шарового затвора для ГШК на нашем предприятии используется толстостенная алюминиевая труба, вместо менее прочной и тяжелой стали. Затем заготовки проходят обработку в обрабатывающих центрах с ЧПУ, что позволяет получить идеальную геометрию шара.
Применение уникальной шарового затвора позволяет получить на его поверхности сверхпрочное корундовое покрытие, защищающее от износа и механических повреждений.
В зависимости от условий эксплуатации и рабочей среды, для изготовления корпуса крана используются три основных материала: конструкционная углеродистая качественная сталь-20, конструкционная низколегированная сталь-09Г2С или алюминиевые сплавы.
Для стальных кранов корпус изготавливается методом горячей ковки, что делает его более прочным по сравнению со сварными корпусами.
Алюминиевые корпуса изготавливаются методом отливки металла в форму.
Высокопрочное эрозионостойкое корундовое покрытие в сочетании с эластичным абразиво-устойчивым уплотнением из полиуретана или фторопласта обеспечивает сохранение герметичности в течение всего срока службы шаровых кранов.
Упругое износостойкое уплотнение исключает нарушение герметичности затвора крана даже при сильном загрязнении перекачиваемой среды твердыми частицами (песок, окалина).
Наше предприятие обладает значительными складскими запасами шаровых кранов ГШК (более 9000 изделий), что позволяет осуществлять поставки в минимальные сроки.
Доставка до заказчика осуществляется любыми видами транспорта, а также путем самовывоза со склада.
