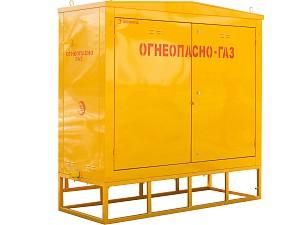

Устройство газорегуляторного пункта ГРПШ 201 представляет собой металлический шкаф, оборудованный двумя створками для быстрого доступа и обслуживания. Внутри две линии редуцирования газа состоящие из: комбинированного регулятора давления РДК-50, имеющего встроенный запорный клапан, фильтра газового ФГ-50, и предохранительного сбросного клапана ПСК-25. На входе и на выходе установлены алюминиевые фланцевые краны ГШК-50 собственного производства.
Технические характеристики:
Высота: 1950 см
Глубина: 880 см
Ширина вместе с патрубком: 1830 + 200 см
Вес: 550 кг.
Используемый регулятор: РДК-50

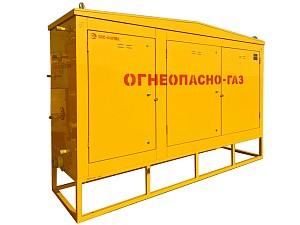

Устройство газорегуляторного пункта ГРПШ 523 представляет собой металлический шкаф, оборудованный двумя створками для быстрого доступа, а так же безопасного обслуживания. Внутри две линии редуцирования газа состоящие из: комбинированного регулятора давления РДК-50, имеющего встроенный запорный клапан, фильтра газового ФГ-50, и предохранительного сбросного клапана ПСК-25. На входе и на выходе установлены алюминиевые фланцевые краны ГШК-50 собственного производства.
Технические характеристики:
Высота: 1950 см.
Глубина: 880 см.
Ширина вместе с патрубком: 1830+200 см.
Вес: 550 кг.
Используемый регулятор: РДК - 50

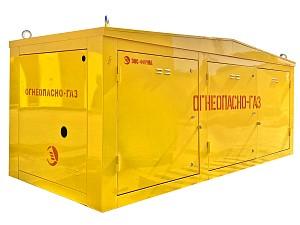

Конструкция газорегуляторного пункта ГРПШ-523 представляет собой металлический шкаф, с двухсторонним обслуживанием, в котором размещены две линии редуцирования с направлением потока газа слева-направо. Линии редуцирования газа состоят из: комбинированного регулятора давления РДК-50, имеющего встроенный запорный клапан, фильтра газового ФГ-50, и предохранительного сбросного клапана ПСК-25. На входе и на выходе установлены алюминиевые фланцевые краны ГШК-50 собственного производства.
Технические характеристики:
Высота: 2200 см.
Глубина: 700 см
Ширина вместе с патрубком: 1300 см.
Вес: 450 кг..
Используемый регулятор: РДК - 50

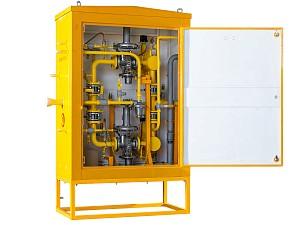

Конструкция газорегуляторного пункта ГРПШ-220 представляет собой металлический шкаф в котором размещены две линии редуцирования с направление потока газа справа-налево. Внутри приборы собственного производства: регулятор давления РДП-50, запорный клапан ПЗК-50, фильтр газовый ФГ-50, и предохранительный сбросной клапан ПСК-25. На входе и на выходе алюминиевые установлены фланцевые краны ГШК-50 собственного производства.
Технические характеристики:
Высота: 2055 см.
Глубина: 740 см
Ширина вместе с патрубком: 2340 см.
Вес: 600 кг..
Используемый регулятор: РДП - 50

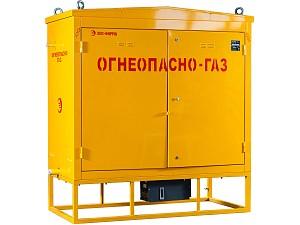

Конструктив пункта шкафного ГРПШ-346 представляет собой металлический шкаф в котором размещены две линии редуцирования с направление потока газа справа-налево Внутри приборы собственного производства: Регулятор давления РДП-50, запорный клапан ПЗК-50, фильтр газовый ФГ-50, и предохранительный сбросной клапан ПСК-25. На входе установлены алюминиевые фланцевые краны ГШК-50, а на выходе - сварные краны ГШК-100С собственного производства.
Технические характеристики:
Высота: 2050 см.
Глубина: 700 см
Ширина вместе с патрубком: 2800 см.
Вес: 400 кг..
Используемый регулятор: РДП - 50

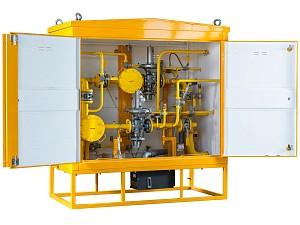

Конструкция газорегуляторного пункта ГРПШ-409 представляет собой металлический шкаф с двухсторонним обслуживанием, в котором размещены две линии редуцирования, состоящие из приборов собственного производства: Регулятора давления РДП-50, запорного клапана ПЗК-50, фильтра газового ФГ-50, и предохранительного сбросного клапана ПСК-25. На входе установлены сварные фланцевые краны ГШК-50С, а на выходе - сварные краны ГШК-80С собственного производства.
