АГРС «Байкалово» — современная газораспределительная станция 20 000 м³/ч для Свердловской области

О проекте

В селе Байкалово Свердловской области реализован важный инфраструктурный проект — строительство газопровода-отвода и автоматизированной газораспределительной станции АГРС «Байкалово» производительностью до 20 000 м³ природного газа в час.

Новая станция построена в рамках государственной программы «Развитие жилищно-коммунального хозяйства и повышение энергетической эффективности в Свердловской области». Реализация проекта направлена на развитие газовой инфраструктуры территории и создание условий для дальнейшей газификации Байкаловского и Слободо-Туринского районов.

Строительство объекта также является частью комплексной работы по развитию газоснабжения регионов и реализации программы догазификации.

Производительность — до 20 000 м³ газа в час

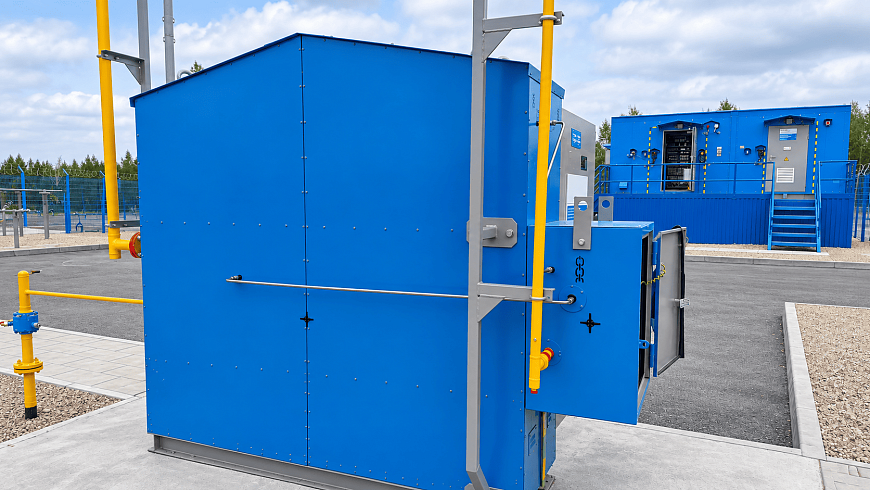

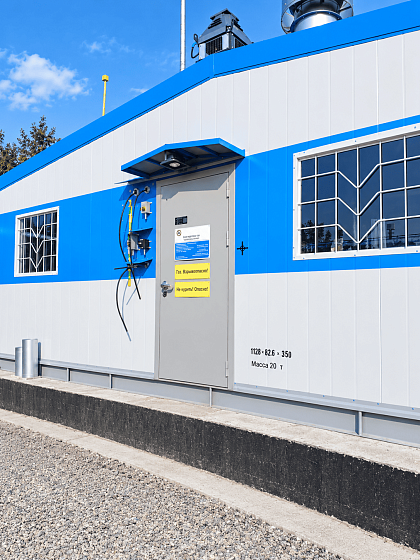

АГРС «Байкалово» выполнена в моноблочной компоновке и рассчитана на работу в сложных климатических условиях.

Такие характеристики позволяют обеспечить устойчивую эксплуатацию станции с учётом климатических условий Свердловской области и необходимого диапазона потребления газа.

Полный технологический цикл подготовки газа

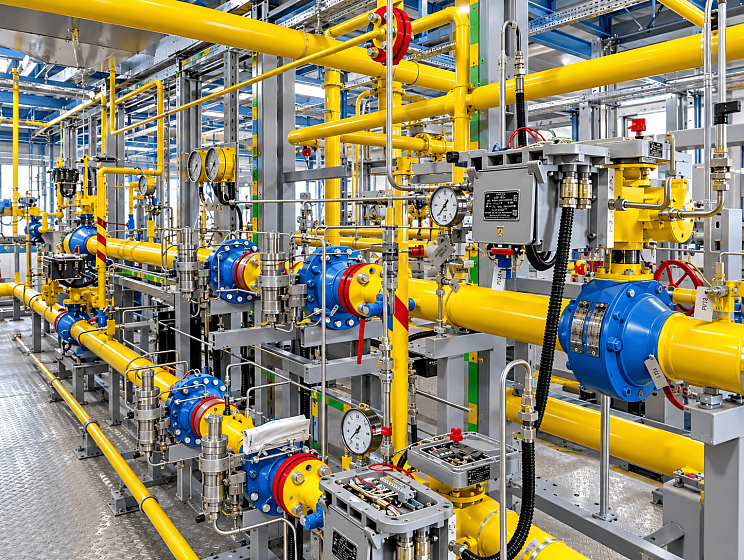

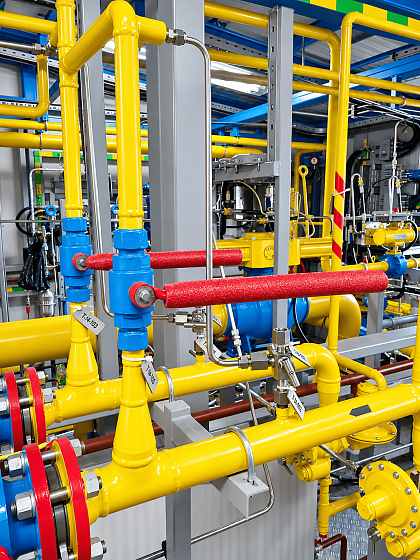

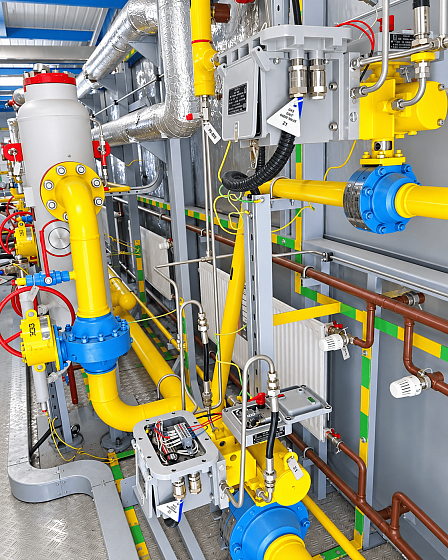

АГРС представляет собой комплекс технологического оборудования, обеспечивающего приём природного газа, его очистку, подогрев, редуцирование, измерение расхода и одоризацию перед подачей потребителям.

В состав станции входят:

• узел переключения;
• узел очистки газа от механических примесей и капельной влаги;
• узел измерения расхода газа;
• узел подогрева;
• узел редуцирования;
• узел одоризации;
• узел подготовки теплоносителя.

Таким образом, на одной производственной площадке реализован полный комплекс технологических операций, необходимых для подготовки газа к безопасной подаче в распределительную сеть.

Автоматизированный контроль технологических процессов

Особое внимание при создании АГРС «Байкалово» уделено автоматизации, безопасности и обеспечению автономной работы технологического оборудования.

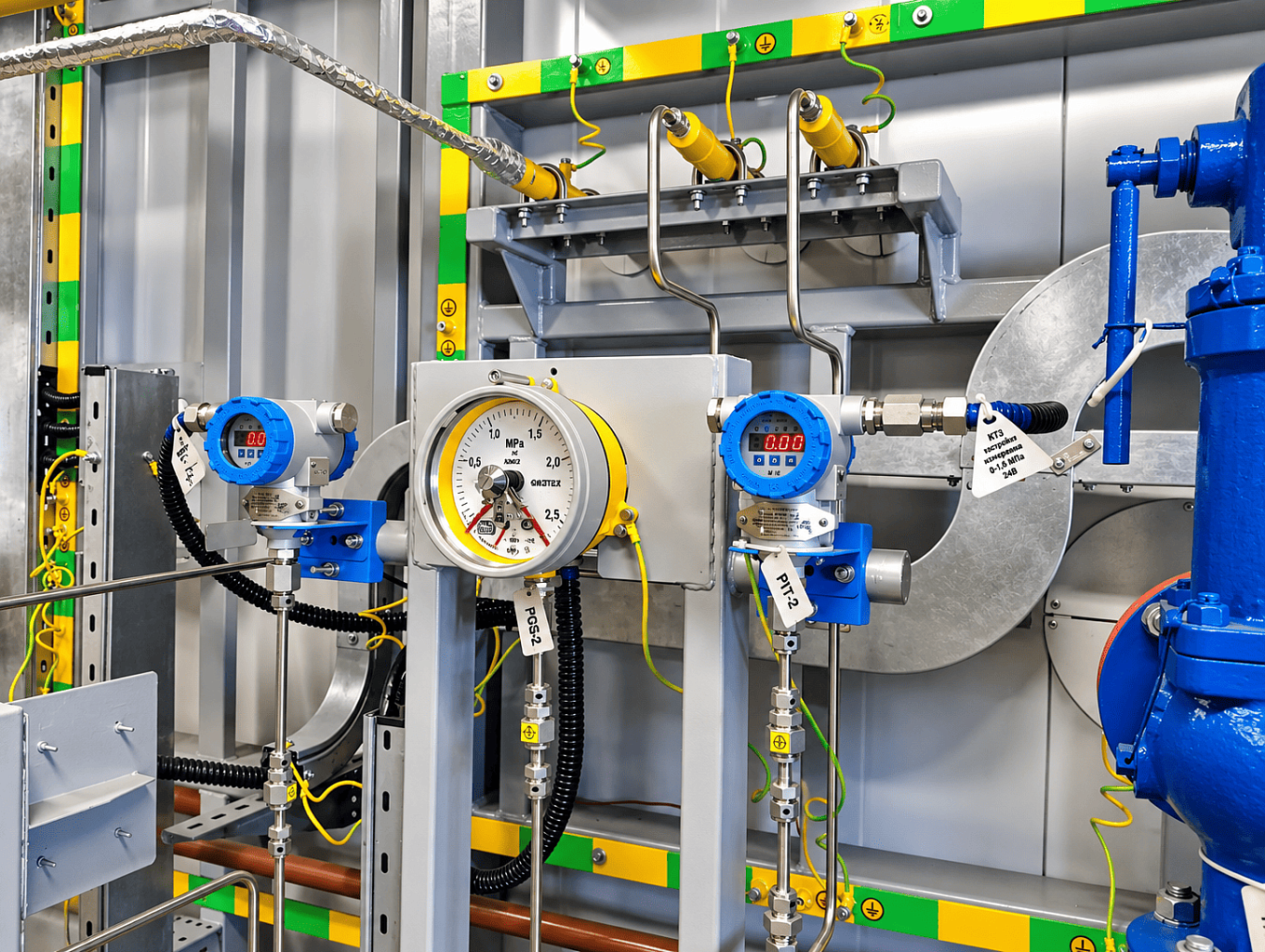

Станция оснащена системой автоматического управления ГРС (САУ). САУ обеспечивает непрерывный контроль технологических параметров, управление оборудованием и выполнение защитных алгоритмов. При выходе контролируемых параметров за установленные безопасные пределы система обеспечивает автоматическую реакцию оборудования вплоть до аварийного останова станции.

Система контроля загазованности обеспечивает предупредительную сигнализацию и автоматическое включение аварийной вентиляции. При достижении установленных пороговых значений предусмотрен аварийный останов станции. Контроль осуществляется с использованием стационарных газоанализаторов.

Система локального управления одоризацией позволяет выполнять одоризацию газа как в автоматическом, так и в ручном режиме.

Управление подготовкой теплоносителя также автоматизировано, при этом предусмотрена возможность ручного пуска оборудования непосредственно по месту его установки.

Комплексная система безопасности

Для защиты объекта и персонала АГРС оснащена комплексом инженерных систем безопасности и жизнеобеспечения.

• Пожарная сигнализация — своевременное обнаружение возгорания и оповещение о пожаре;
• Охранная сигнализация — контроль несанкционированного проникновения в помещения станции;
• Система бесперебойного электропитания — для ответственных потребителей, обеспечивает работу оборудования особой группы первой категории надёжности электроснабжения;
• Внутреннее, аварийное и эвакуационное освещение;
• Система аварийной вентиляции — автоматически включается при достижении установленных пороговых значений загазованности.

В результате АГРС представляет собой не просто комплекс газового технологического оборудования, а автоматизированный объект, на котором технологические процессы, инженерные системы и системы безопасности работают как единый комплекс.

Приоритет отечественного оборудования

При производстве АГРС «Байкалово» особое внимание уделялось политике импортозамещения. При выборе технических решений приоритет отдавался оборудованию российского производства.

Значительная часть электротехнической и автоматизированной инфраструктуры станции также изготовлена непосредственно на нашей производственной площадке.

В частности, шкафное оборудование АГРС произведено собственными силами в соответствии с требованиями:

• ТУ 27.12.31-045-12213528-2025;
• ТУ 28.99.39-041-12213528-2023.

Это позволяет обеспечить контроль качества оборудования на этапах его производства, сборки и испытаний, а также необходимую совместимость шкафных систем с технологическим оборудованием и средствами автоматизации станции.

Инфраструктура для дальнейшего развития территории

Ввод АГРС «Байкалово» создаёт дополнительную основу для развития газовой инфраструктуры Байкаловского и Слободо-Туринского районов.

Производительность станции до 20 тысяч кубометров газа в час позволяет обеспечить необходимые параметры газоснабжения существующих потребителей и формирует технический резерв для дальнейшего развития территории.

Для жителей муниципальных образований реализация таких проектов означает возможность дальнейшего расширения газификации, повышения надёжности коммунальной инфраструктуры и создания условий для подключения новых потребителей.

Итоги проекта

АГРС «Байкалово» объединяет современные технологические решения, высокий уровень автоматизации, комплексные системы промышленной безопасности и широкое применение оборудования российского производства.

Реализация подобных объектов показывает, что современная газораспределительная инфраструктура может создаваться с высокой долей отечественных технических решений — от технологического оборудования до систем управления, безопасности и шкафного оборудования собственного производства.
