ГРС способна выдерживать сейсмические нагрузки до 9 баллов по шкале MSK-64, а климатические условия соответствуют категориям Т, У, УХЛ, ХЛ по ГОСТ 15150-69.
Ветровая нагрузка достигает 85 кгс/м², а снеговая — до 560 кг/м², с учетом включения в реестр ПАО «Газпром» и спецификацией ТУ 3696-025-12213528-2009.
- Производство по ТУ 3696-025-12213528-2009
- Полный комплект разрешительной документации
- Соответствие сертификата на АГРС Сейсмостойкость
- Наличие сертификата на АГРС ИНТЕРГАЗСЕРТ СМК+
- Соответствие АГРС Декларации ТР ТС 010 5д
- Наличие на АГРС Заключения МИНПРОМТОРГА
- Наличие разрешения на АГРС от МЧС Беларусь
ПРЕИМУЩЕСТВА АГРС ЭКФО ПКФ "Экс-Форма"
- Гарантия качества
- Срок службы: 30 лет
- Гарантийный период: 24 месяца
- Работа с любыми расходами газа
- Удобство обслуживания
- Работа в любых условиях
- Высота над уровнем моря: до 1000 м
- Относительная влажность: до 100%
- Сейсмостойкость: до 9 баллов по MSK-64
- Климатическое исполнение: Т1, У1, ХЛ1, УХЛ1
Производительность:
- Минимальная: от 1 000 м³/ч
- Максимальная: до 1 000 000 м³/ч
- Точность регулирования: до 5%
Область давления:
- Входное давление: до 10.0 МПа
- Выходное давление: 0,3-1,2 МПа (стандартное)
Температурные режимы работы:
- Теплый климат (Т1): от -29°С до +55°С
- Умеренный климат (У1): от -40°С до +50°С
- Холодный климат (ХЛ1): от -60°С до +45°С

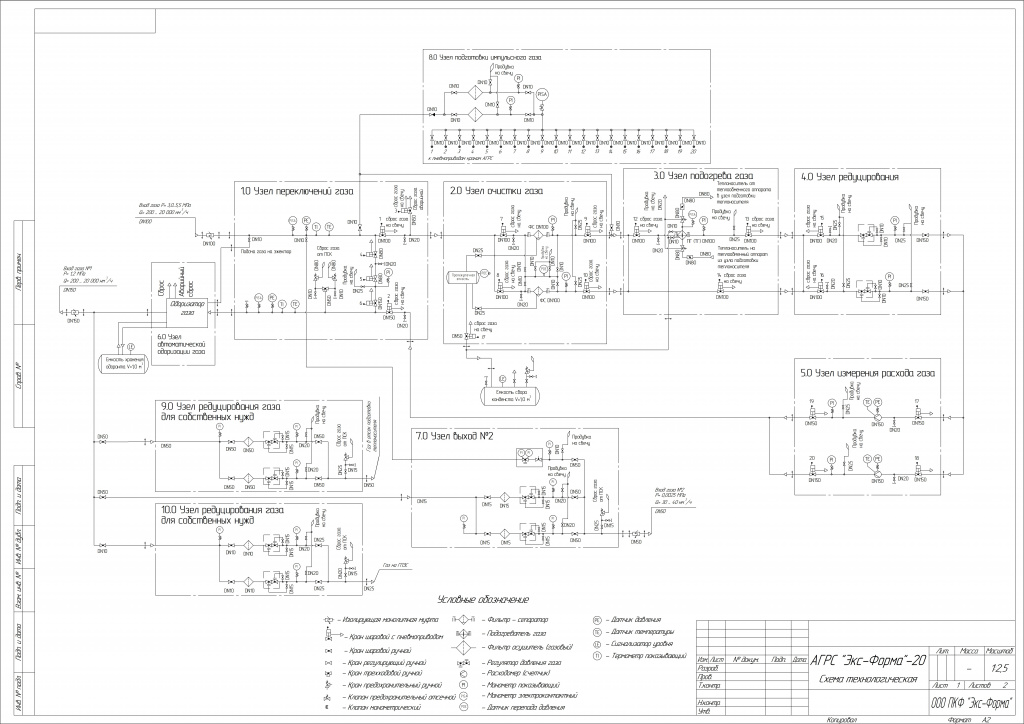

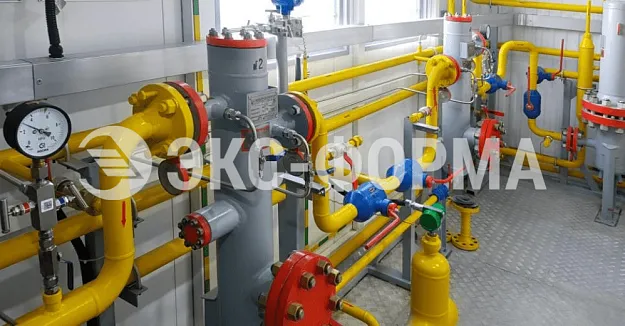

АГРС 1 состоит из следующих узлов, размещаемых в блок-боксах:
- узел переключения
- узел очистки газа

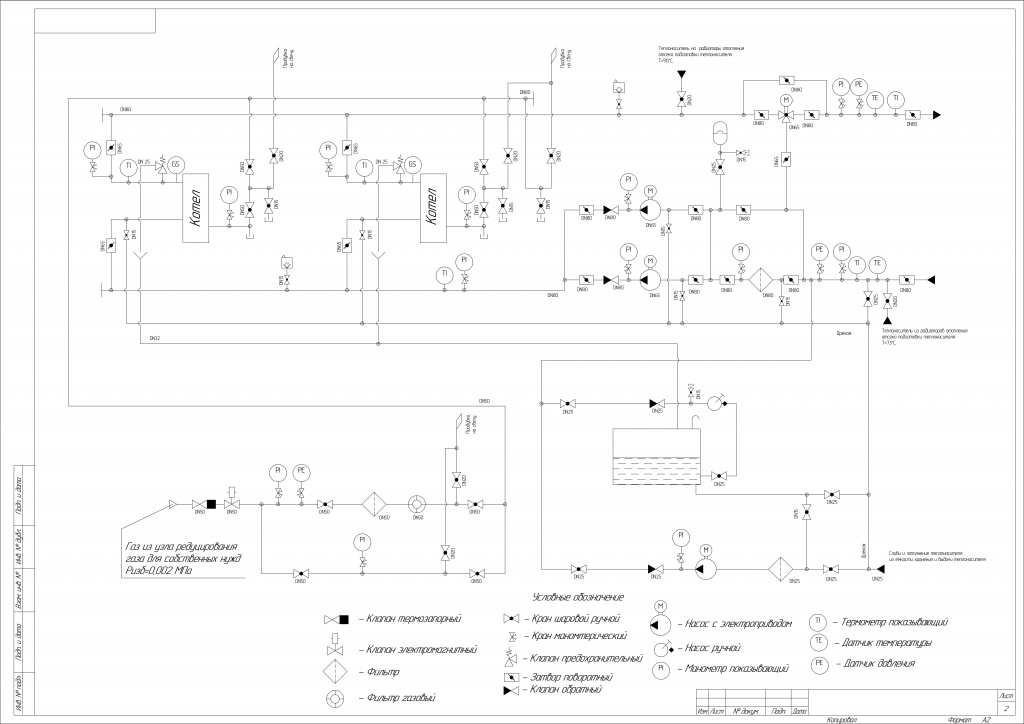

- узел подогрева газа
- узел редуцирования газа
- узел учета расхода газа
- узел одоризации
- узел предотвращения гидратообразования
- емкости: сбора конденсата, хранения одоранта, слива теплоносителя.

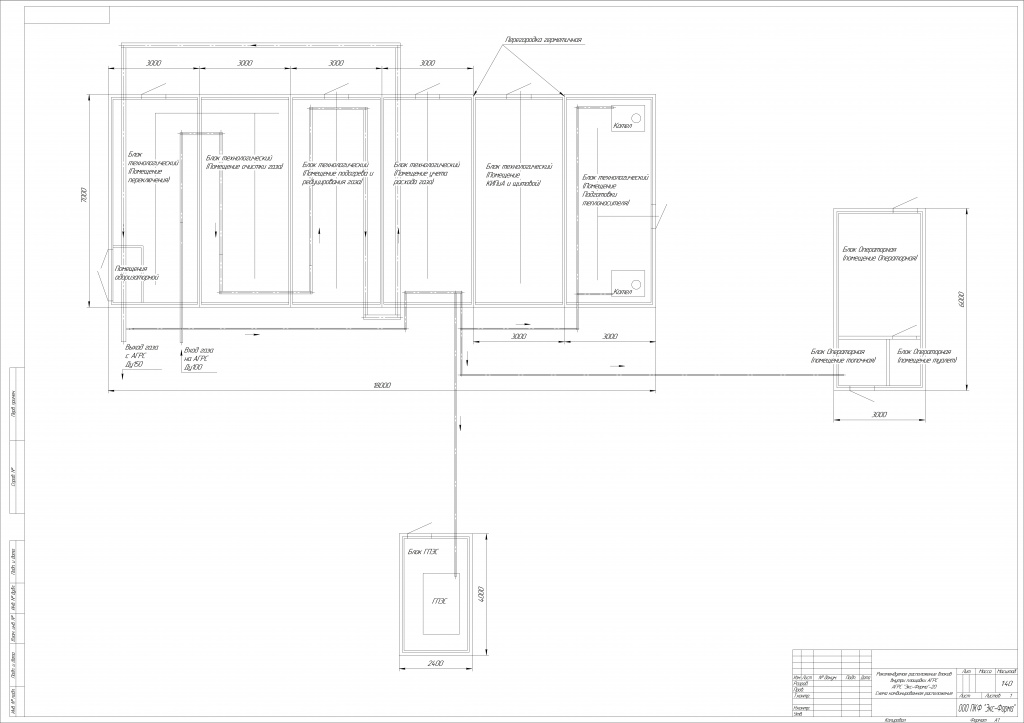

Количество блок-боксов и размещаемых в них технологических узлов определяется техническим заданием заказчика, а также пропускной способностью АГРС ЭКФО.
Изготовленные АГРС 1 "Экс-Форма" на базе собственных комплектующих и агрегатов: РДПВ , ТАНГ , ПТПГ , ОДГ , ФО , ФСГ ЭКФО.
Стабильная работа при расходах газа, близких к нулю, что позволяет исключить необходимость обустройства линии малых расходов в узле редуцирования и, соответственно, уменьшить габаритные размеры блока редуцирования.
Разборная конструкция блок-боксов, а также удобное расположение технологического оборудования внутри газораспределительной станции, обеспечивают легкость и удобство проведения ремонта или сервисного обслуживания оборудования.
Усиленная конструкция блок-бокса газораспределительной станции позволяет выдерживать ветровую нагрузку до 85 кгс/м2 , имея при этом многократный запас прочности, снеговую нагрузку до 560 кг/м2 и обладает сейсмостойкостью 9 баллов.
Кроме того, газораспределительные станции оснащены современными системами контроля и мониторинга, что позволяет оперативно реагировать на любые изменения в процессе работы. Интегрированные датчики и исполнительные механизмы обеспечивают надежную защиту оборудования и потребителей от возможных аварийных ситуаций, что значительно повышает уровень безопасности.
АГРС 1 также легко интегрируется с существующими системами газоснабжения, благодаря чему их внедрение не требует дорогостоящих и времязатратных изменений в инфраструктуре. Это делает оборудование гибким решением для различных условий эксплуатации, включая удаленные и труднодоступные районы, где надежное газоснабжение особенно актуально.
Важно отметить, что продукция ООО ПКФ «Экс-Форма» соответствует всем современным стандартам качества и безопасности, что подтверждается соответствующими сертификатами. Компания постоянно работает над улучшением своих технологий и расширением ассортимента, чтобы удовлетворить потребности клиентов в надежных и эффективных решениях для газораспределения.
Таким образом, автоматизированные газораспределительные станции от ООО ПКФ «Экс-Форма» являются высокотехнологичным и надежным инструментом, обеспечивающим качественную и безопасную подачу газа конечным пользователям.
АГРС ЭКФО представляет собой комплекс технологического оборудования, обеспечивающий выполнение следующих основных функций:
- Очистка газа от механических примесей и капельной влаги;
- Автоматический, дистанционный или ручной сброс продуктов очистки в сборный резервуар;
- Очистка, редуцирование и учет расхода газа, подаваемого на собственные нужды;
- Защита потребителя от превышения выходного давления при помощи предохранительно-сбросных клапанов;
- Кратковременная подача газа потребителям по обводной линии станции;
- Подготовка импульсного газа для кранов с пневмоприводом;
- Подогрев газа для исключения образования кристаллогидратов и обмерзания оборудования;
- Автоматическое регулирование подачи теплоносителя для подогрева газа в зависимости от температуры газа на выходе;
- Снижение и поддержание на заданном уровне давления газа, подаваемого потребителю;
- Автоматический, дистанционный или ручной сброс газа со станции в случае аварии;
- Измерение количества газа подаваемого потребителю;
- Автоматическое управление режимами работы технологического оборудования;
- Выдача аварийных сигналов оператору при нарушениях режимов работы.

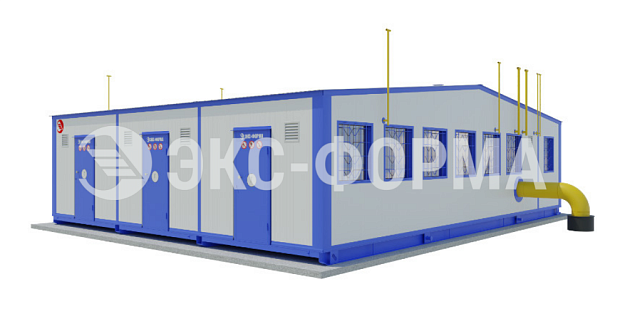

Производимые ООО ПКФ «Экс-Форма» АГРС могут быть как моноблочными, так и модульными. Все технологическое оборудование помещается в блок-боксы или отдельные помещения под одной крышей.
При необходимости конфигурация газораспределительной станции может варьироваться. Поставка дополнительного оборудования оговариваются в опросном листе или в договоре на изготовление газораспределительной станции.
