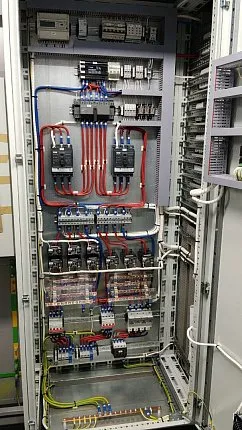

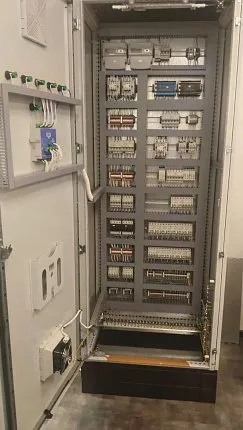

НКУ «Экс-Форма» — комплекс низковольтных комплектных устройств для автоматического и автоматизированного управления электротехническим оборудованием, защиты приборов и обеспечения бесперебойной работы инженерных систем. Более 50 исполнений шкафов под конкретные задачи объекта.
Применяются в газотранспортной, нефтегазовой, промышленной и энергетической отраслях. Производство «Экс-Форма» (г. Саратов). Цена — по запросу. 8 (800) 550-52-31.
Нужен расчёт НКУ под ваш объект? Инженеры «Экс-Форма» подберут состав шкафов и подготовят КП за 1 час.
Содержание
- Технические характеристики НКУ
- Модификации шкафов НКУ
- Функции НКУ
- Применение
- Преимущества НКУ «Экс-Форма»
- Цена и порядок заказа
- Экспертное мнение
- Часто задаваемые вопросы
Технические характеристики НКУ
Ниже — базовые параметры основных шкафов НКУ «Экс-Форма». Количество и состав шкафов определяется конкретной задачей автоматизируемого объекта.
| № | Наименование | Децимальный номер | Напряжение, В | Мощность, Вт | IP | Габариты, мм |
|---|---|---|---|---|---|---|
| 1 | Шкаф вводно-распределительный учётный ШВРУ-УХЛ4 | ЭФ-НКУ-011.00.00.00 | ~400 | 60 000 | 54 | 2200×2400×600 |
| 2 | Шкаф питания электрооборудования систем противопожарной защиты ШПЭСПЗ-У3.1 | ЭФ-НКУ-103.00.00.00 | ~230 | 150 | 54 | 400×300×200 |
| 3 | Шкаф управления ШУ-УХЛ4 | ЭФ-НКУ-067.00.00.00 | ~400 | 4 100 | 54 | 2000×600×400 |
| 4 | Шкаф вторичных приборов ШВП-УХЛ4 | ЭФ-НКУ-069.00.00.00 | ~230 | 200 | 66 | 1000×600×400 |
| 5 | Шкаф охранной сигнализации ШОС-УХЛ4 | ЭФ-НКУ-070.00.00.00 | ~230 | 200 | 30 | 2000×800×600 |
| 6 | Шкаф пожарной сигнализации ШПС-УХЛ4 | ЭФ-НКУ-064.00.00.00 | ~230 | 100 | 30 | 1000×800×300 |
| 7 | Шкаф источника бесперебойного питания ШИБП-УХЛ4 | ЭФ-НКУ-066.00.00.00 | ~230 | 2 600 | 20 | 2000×600×600 |
| 8 | Шкаф источника автономного питания ШИАП-УХЛ4 | ЭФ-НКУ-003.00.00.00 | =144 | 3 500 | 20 | 2000×600×600 |
Полный перечень из 27+ модификаций — по запросу.
Модификации шкафов НКУ
В состав НКУ «Экс-Форма» входят щиты, шкафы и ящики следующих типов:
| Группа | Модификации |
|---|---|
| Распределение питания | ВРУ, ШВР, ШВРУ, ШВУ, ЩР (ШР/ЯР), ШПСН, ШПЭСПЗ |
| Управление оборудованием | ШУ, ШУВ, ШУЭД, ШУРО, ШУАО, ШУН, ШУЭО |
| Связь и данные | ШС, ШТ, ШПД, ШВП |
| Безопасность | ШПС, ШОС, ШКЗ, ШИБП, ШИАП |
| Вспомогательные | ШК, ШУ (учётный), ША, ШПСН |
Полный список из 27+ модификаций — в статье «Что такое НКУ» или по запросу.
Функции НКУ
В зависимости от исполнения шкафов НКУ обеспечивает:
- Распределение и защиту питания — распределение электроэнергии, защита от КЗ и перегрузок, резервирование, учёт электроэнергии;
- Сбор и обработку данных — приём сигналов от аналоговых, дискретных датчиков, термопар, контроль целостности цепей, архивирование;
- Управление — формирование управляющих воздействий, выполнение алгоритмов автоматики, обмен с АСУ ТП;
- Специальные функции — управление электродвигателями, насосами, вентиляцией, освещением, электрообогревом, охранные функции.
Подробный разбор всех функций — в статье «Что такое НКУ».
Применение
| Сегмент | Объекты |
|---|---|
| Газотранспортная отрасль | АГРС, УПГ, ГРПБ, компрессорные и насосные станции |
| Нефтегазовые предприятия | Промыслы, перерабатывающие производства |
| Промышленные предприятия | Производственные цеха, автоматизация |
| Объекты энергетики | Подстанции, распределительные сети |
Преимущества НКУ «Экс-Форма»
| Преимущество | Что даёт |
|---|---|
| 50+ исполнений | Адаптация под требования объекта |
| Российская элементная база | ОВЕН, ЕКГ, ДКС — доступные комплектующие |
| Ремонтопригодность | Замена компонентов без замены шкафа |
| Полный цикл работ | От проекта до ввода в эксплуатацию |
| Сервис по России и СНГ | Доставка, монтаж, ПНР, поддержка |
| Опыт в газовой отрасли | Реализованные проекты на АГРС, УПГ, ГРПБ |
Цена и порядок заказа
Цена на НКУ предоставляется по запросу — зависит от состава шкафов, комплектации и требований объекта.
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Заполните опросный лист — скачать опросный лист.
- Заполните опросный лист — скачать опросный лист НКУ слаботочный.
- Получите КП за 1 час с составом шкафов и ценой.
Доставка: по всей России и СНГ. Самовывоз со склада в Саратове.
Готовы заказать НКУ?
Заполните опросный лист — инженеры подберут состав шкафов за 1 час.
8 (800) 550-52-31Экспертное мнение
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма» (Саратов, 2026):
«НКУ — это та часть объекта, которую заказчик замечает только когда что-то отказывает. Но именно от качества сборки НКУ зависит, встанет ли объект при аварии в сети или продолжит работу на резерве».
«Мы собираем НКУ из российских комплектующих — ОВЕН, ЕКГ, ДКС. Это даёт два плюса: сроки поставки не зависят от импорта, а замена компонента занимает часы, а не недели. Для объектов в удалённых регионах это критично».
Часто задаваемые вопросы
1. Что входит в состав НКУ «Экс-Форма»?
Более 27 модификаций шкафов: ВРУ, ШВРУ, ШУ, ШУВ, ШУЭД, ШУРО, ШУАО, ШУН, ШС, ШТ, ШПД, ШПС, ШОС, ШКЗ, ШИБП, ШИАП, ШК и другие.
2. Можно ли заказать отдельный шкаф, а не весь комплекс?
Да. Допускается поставка шкафов в виде самостоятельных изделий. Состав и количество определяется задачей объекта.
3. Какие комплектующие используются?
Российские: ОВЕН, ЕКГ, ДКС. Это обеспечивает доступность запчастей и простую модернизацию.
4. Для каких объектов подходит НКУ?
АГРС, УПГ, ГРПБ, компрессорные и насосные станции, промышленные предприятия, объекты энергетики.
5. Какой срок изготовления НКУ?
Зависит от состава шкафов. Стандартные позиции — от 2 недель. Комплексные решения — 1–2 месяца.
