Шумоглушитель ГШ — резонансный глушитель шума для регуляторов РДП

Содержание

1. Принцип работы резонансного глушителя
2. Модели шумоглушителей ГШ
3. Когда необходима установка
4. Комплексные решения по снижению шума
5. Стоимость и заказ
6. Часто задаваемые вопросы

Принцип работы резонансного глушителя

В глушителях шума часть акустической энергии преобразуется в тепловую. Существует множество конструкций, работающих на этом принципе: диссипативные (с пористым наполнителем), реактивные (резонансные) и комбинированные. Глушитель ГШ относится к резонансному типу и действует по принципу сложения звуковых волн и их взаимного уничтожения.

Механизм работы:

1. Звуковая волна от источника шума (седло клапана регулятора) распространяется по газопроводу и попадает в корпус глушителя.

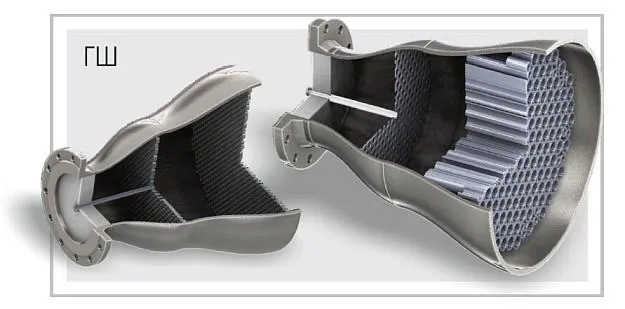

2. Внутри корпуса поток газа разделяется на несколько каналов различной длины. Звуковые волны проходят по этим каналам и приобретают разность фаз.
3. На выходе из глушителя волны встречаются в противофазе и взаимно уничтожаются — амплитуда результирующей волны значительно ниже исходной.

Такая конструкция даёт два ключевых преимущества перед диссипативными аналогами: нечувствительность к загрязнению (нет мелких пор, которые забиваются) и отсутствие влияния на пропускную способность (нет дополнительного гидравлического сопротивления).

Модели шумоглушителей ГШ

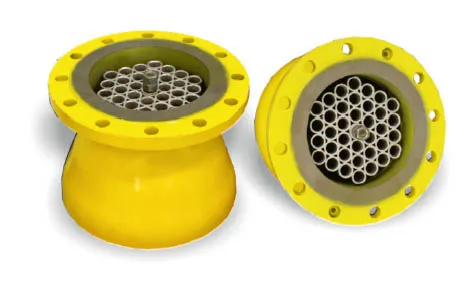

Завод «Экс-Форма» выпускает четыре модели ГШ, различающихся присоединительными размерами. Первое число в маркировке — диаметр входного патрубка (соответствует выходному фланцу регулятора), второе — диаметр выходного патрубка (соответствует диаметру газопровода):

Таким образом, ГШ одновременно выполняет две функции: снижение шума и переход с диаметра регулятора на требуемый диаметр газопровода без дополнительных фитингов.

Когда необходима установка шумоглушителя

ПКФ «Экс-Форма» как разработчик и производитель рекомендует устанавливать шумоглушители ГШ в следующих случаях:

Для проектируемых ГРП

• После регуляторов РДП-100 и РДП-200 при расходах газа более 10 000 м³/ч.
• При скорости газа в выходном патрубке более 15 м/с.

Для действующих ГРП

• При повышенном уровне шума, превышающем 80 дБА (предельно допустимый уровень для рабочих мест согласно СН 2.2.4/2.1.8.562-96).
• При поступлении жалоб от населения на шум — для ГРП, расположенных вблизи жилой застройки (норматив: 55 дБА днём, 45 дБА ночью).

Установка шумоглушителя ГШ после регулятора позволяет снизить уровень шума до 25 дБА. Модель выбирается исходя из диаметра выходного патрубка регулятора и требуемого диаметра газопровода.

Комплексные решения по снижению шума

Для максимального эффекта рекомендуется комбинировать несколько технологических решений:

• Уменьшение скорости газа в трубе — за счёт повышения выходного давления или увеличения диаметра трубопровода.
• Установка шумоглушителя ГШ — резонансного типа, не снижающего пропускную способность.
• Применение внутреннего шумоглушителя — для дополнительного снижения высокочастотной составляющей шума.
• Покрытие трубопровода антишумовым материалом — снижает структурный шум, передающийся по стенкам трубы.
• Качественная врезка импульса — исключает дополнительную турбулизацию потока в точке отбора давления.

Стоимость и заказ

Цена шумоглушителя ГШ зависит от выбранной модели. Для получения точного коммерческого предложения:

1. Позвоните по телефону 8 (800) 550-52-31.
2. Напишите на market@exform.ru с указанием требуемой модели (например, ГШ 200-400).
3. Получите КП в течение 1 часа.

Доставка по всей России транспортными компаниями, возможен самовывоз со склада в Саратове.

Часто задаваемые вопросы (FAQ)

1. Чем ГШ отличается от внутреннего шумоглушителя?

ГШ — внешний резонансный глушитель, не чувствительный к загрязнению и не снижающий пропускную способность. Внутренний шумоглушитель — диссипативного типа, встраивается в корпус регулятора, требует периодической регенерации.

2. Как подобрать модель ГШ?

Первое число в маркировке должно совпадать с диаметром выходного фланца регулятора (100 мм для РДП-100, 200 мм для РДП-200). Второе число — диаметр вашего газопровода. Для нестандартных сочетаний — обратитесь к инженерам «Экс-Форма».

3. Снижает ли ГШ пропускную способность регулятора?

Нет. В отличие от диссипативных глушителей, резонансный глушитель ГШ не создаёт дополнительного гидравлического сопротивления.

4. Можно ли установить ГШ на уже работающий регулятор?

Да. Глушитель монтируется на выходной фланец регулятора. Требуется временная остановка подачи газа на время монтажа.

5. При каком уровне шума установка ГШ обязательна?

Согласно СН 2.2.4/2.1.8.562-96: более 80 дБА на рабочих местах, более 55 дБА в дневное время для жилой застройки. ГШ снижает шум до 25 дБА.
