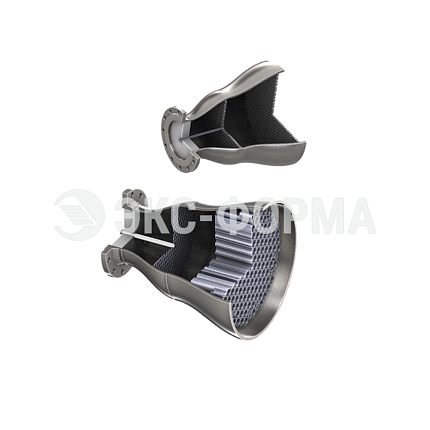

Внешний шумоглушитель ГШ производства ПКФ «Экс-Форма» — это глушитель резонансного типа, работающий по принципу сложения звуковых волн и их взаимного уничтожения. Устанавливается непосредственно после регулятора давления газа РДП на выходной фланец и осуществляет переход с номинального диаметра регулятора на требуемый диаметр газопровода.
В отличие от диссипативных глушителей, преобразующих акустическую энергию в тепловую за счёт трения в пористом материале, резонансный глушитель не чувствителен к загрязнению и не снижает пропускную способность регулятора. Рабочее давление — до 1,2 МПа, шуморедуцирование — до 25 дБА.
Ключевые характеристики
- Тип: резонансный (интерференционный)
- Шуморедуцирование: до 25 дБА
- Рабочее давление: не более 1,2 МПа
- Влияние на пропускную способность: отсутствует
- Чувствительность к загрязнению: отсутствует
- Установка: на выходной фланец регулятора РДП
Содержание
- Принцип работы резонансного глушителя
- Преимущества перед диссипативными глушителями
- Модели шумоглушителей ГШ
- Когда необходима установка шумоглушителя
- Комплексные решения по снижению шума
- Стоимость и заказ
- Часто задаваемые вопросы
Принцип работы резонансного глушителя
Внешний шумоглушитель ГШ относится к глушителям резонансного (интерференционного) типа. Его работа основана на физическом принципе сложения звуковых волн в противофазе:
- Звуковая волна от источника шума (седло клапана регулятора) распространяется по газопроводу и попадает в корпус глушителя.
- Внутри корпуса поток газа разделяется на несколько каналов различной длины. Звуковые волны проходят по этим каналам и приобретают разность фаз.
- На выходе из глушителя волны встречаются в противофазе и взаимно уничтожаются — амплитуда результирующей волны значительно ниже исходной.
В отличие от диссипативных глушителей, где энергия звука преобразуется в тепловую за счёт трения в пористом материале, резонансный глушитель использует саму природу волнового процесса. Это даёт два ключевых преимущества: нечувствительность к загрязнению (нет мелких пор, которые забиваются) и отсутствие влияния на пропускную способность (нет дополнительного гидравлического сопротивления).
Преимущества перед диссипативными глушителями
| Параметр | ГШ (резонансный, внешний) | Внутренний шумоглушитель |
|---|---|---|
| Принцип действия | Сложение волн в противофазе | Трение в пористом материале |
| Чувствительность к загрязнению | Отсутствует | Требуется регенерация |
| Влияние на пропускную способность | Отсутствует | Снижение до 10% (РДП-100/200) |
| Установка | На выходной фланец | Внутрь корпуса регулятора |
| Дополнительная функция | Переход на другой диаметр трубы | — |
| Увеличение габаритов ГРП | Да (внешний элемент) | Нет (встроенный) |
Модели шумоглушителей ГШ
Завод «Экс-Форма» выпускает четыре модели внешних шумоглушителей, различающихся присоединительными размерами:
| Модель | Входной диаметр, мм | Выходной диаметр, мм | Совместимость с регуляторами |
|---|---|---|---|
| ГШ 100-250 | 100 | 250 | РДП-100 |
| ГШ 200-300 | 200 | 300 | РДП-200 |
| ГШ 200-400 | 200 | 400 | РДП-200 |
| ГШ 200-500 | 200 | 500 | РДП-200 |
Первое число в маркировке — диаметр входного патрубка (соответствует диаметру выходного фланца регулятора), второе — диаметр выходного патрубка (соответствует диаметру газопровода за регулятором). Таким образом, ГШ одновременно выполняет функцию переходного элемента.
Когда необходима установка шумоглушителя
ПКФ «Экс-Форма» как разработчик и производитель рекомендует устанавливать внешние шумоглушители ГШ в следующих случаях:
Для проектируемых ГРП
- После регуляторов РДП-100 и РДП-200 при расходах газа более 10 000 м³/ч.
- При скорости газа в выходном патрубке более 15 м/с.
Для действующих ГРП
- При повышенном уровне шума, превышающем 80 дБА (норматив для рабочих мест согласно СН 2.2.4/2.1.8.562-96).
- При поступлении жалоб от населения на шум (для ГРП, расположенных вблизи жилой застройки).
Установка ГШ позволяет снизить уровень шума до 25 дБА. Модель выбирается исходя из диаметра выходного патрубка регулятора и требуемого диаметра газопровода.
Комплексные решения по снижению шума
Для максимального эффекта рекомендуется комбинировать несколько технологических решений:
- Уменьшение скорости газа в трубе — за счёт повышения выходного давления или увеличения диаметра трубопровода.
- Установка внешнего шумоглушителя ГШ — резонансного типа, не снижающего пропускную способность.
- Применение внутреннего шумоглушителя — для дополнительного снижения высокочастотной составляющей.
- Покрытие трубопровода антишумовым материалом — снижает структурный шум, передающийся по стенкам трубы.
- Качественная врезка импульса — исключает дополнительную турбулизацию потока в точке отбора давления.
Стоимость и заказ
Цена шумоглушителя ГШ зависит от выбранной модели. Для получения точного коммерческого предложения:
- Позвоните по телефону 8 (800) 550-52-31.
- Напишите на market@exform.ru с указанием требуемой модели (например, ГШ 200-400).
- Получите КП в течение 1 часа.
Доставка по всей России транспортными компаниями, возможен самовывоз со склада в Саратове.
Часто задаваемые вопросы (FAQ)
1. Чем резонансный глушитель отличается от диссипативного?
Резонансный глушитель ГШ работает на принципе сложения звуковых волн в противофазе и не чувствителен к загрязнению. Диссипативный (внутренний) преобразует энергию звука в тепло за счёт трения в пористом материале и требует периодической регенерации.
2. Снижает ли ГШ пропускную способность регулятора?
Нет. В отличие от внутреннего шумоглушителя, внешний резонансный глушитель не создаёт дополнительного гидравлического сопротивления и не влияет на паспортную пропускную способность регулятора.
3. Как подобрать модель ГШ?
Первое число в маркировке должно совпадать с диаметром выходного фланца регулятора (100 мм для РДП-100, 200 мм для РДП-200). Второе число — диаметр вашего газопровода. Если нужного сочетания нет в стандартной линейке — свяжитесь с инженерами «Экс-Форма».
4. Можно ли установить ГШ на уже работающий регулятор?
Да. Глушитель монтируется на выходной фланец регулятора. Требуется временная остановка подачи газа на время монтажа.
5. Какой уровень шума считается допустимым?
Согласно СН 2.2.4/2.1.8.562-96, предельно допустимый уровень шума на рабочих местах — 80 дБА. Для территорий жилой застройки — 55 дБА в дневное время и 45 дБА в ночное. Установка ГШ позволяет снизить уровень шума до 25 дБА.
