Встраиваемый фильтр для регуляторов РДП — очистка газа от аэрозольных и механических примесей"

Содержание

1. Преимущества встраиваемого фильтра
2. Принцип очистки газа
3. Совместимость с моделями РДП
4. Монтаж фильтра на регулятор
5. Регенерация и обслуживание
6. Стоимость и заказ
7. Часто задаваемые вопросы

Преимущества встраиваемого фильтра

• Защита от обмерзания. Сводит к минимуму попадание механических примесей и влаги в надмембранную полость стабилизатора и в полость пилота. Это критически важно при эксплуатации в условиях отрицательных температур, когда конденсат влаги приводит к образованию льда и нарушению работы регулятора.
• Сепарация аэрозольных примесей. Пары влаги и масла конденсируются на поверхности фильтроэлемента с последующим образованием капель и стеканием их вниз под действием силы тяжести. Эффективность сепарации — до 99% для частиц размером более 10 мкм.
• Сохранение пропускной способности. Фильтр имеет низкое гидравлическое сопротивление и не снижает паспортную пропускную способность регулятора. Перепад давления на чистом фильтроэлементе не превышает 0,5% от входного давления.
• Экономичность. Фильтроэлемент многократно регенерируется без замены. Ресурс до первой замены — не менее 5 лет при штатных условиях эксплуатации.
• Компактность. Встраиваемая конструкция не требует дополнительного места в ГРП и не изменяет габариты регулятора.

Принцип очистки газа

Встраиваемый фильтр работает по двухступенчатой схеме очистки:

1. Механическая фильтрация. Поток газа проходит через пористый фильтроэлемент, который задерживает твёрдые частицы размером более 10 мкм — песок, окалину, продукты коррозии трубопроводов.
2. Сепарация аэрозолей. Пары влаги и масла конденсируются на развитой поверхности фильтроэлемента. Образовавшиеся капли под действием силы тяжести стекают в нижнюю часть корпуса фильтра, откуда удаляются через дренажный штуцер при регламентном обслуживании.

Двухступенчатая схема обеспечивает защиту не только от механического износа прецизионных элементов пилота и стабилизатора, но и от обмерзания в зимний период — основной причины отказов газорегуляторного оборудования в российских климатических условиях.

Совместимость с моделями РДП

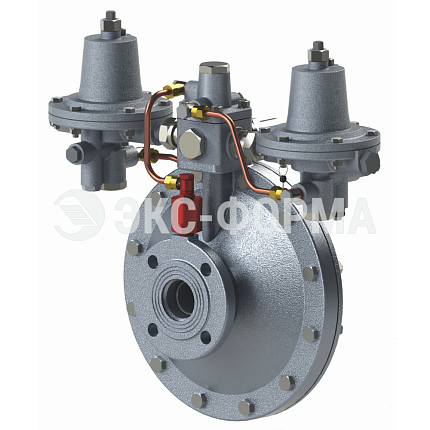

Встраиваемый фильтр разработан для всей линейки прямоточных регуляторов «Экс-Форма»:

• РДП-50 — установка на входной фланец ДУ-50.
• РДП-100 — установка на входной фланец ДУ-100.
• РДП-200 — установка на входной фланец ДУ-200.

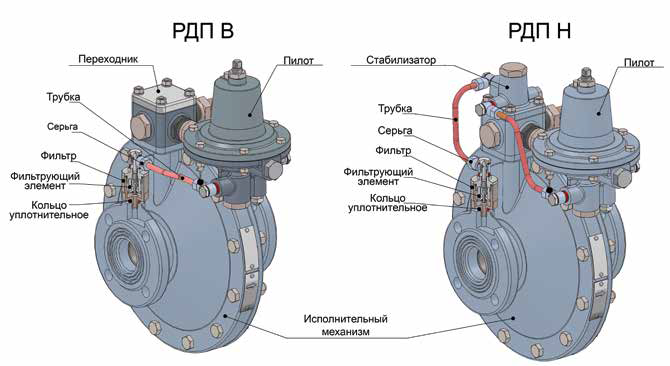

Совместим с исполнениями РДП-Н и РДП-В. Для каждого типоразмера регулятора поставляется соответствующий фильтр с крепёжными элементами и уплотнительным кольцом.

Монтаж фильтра на регулятор

Установка фильтра производится без демонтажа регулятора с газопровода и занимает не более 30 минут. Требуемый инструмент: стандартный набор гаечных ключей.

1. Демонтировать импульсную трубку регулятора «входной фланец — вход пилота (РДП-В) / вход стабилизатора (РДП-Н)».
2. Установить фильтр на входной фланец через уплотнительное кольцо из комплекта поставки.
3. Затянуть крепёжные элементы моментом, указанным в паспорте изделия.
4. Установить импульсную трубку со смонтированными серьгами на регулятор.
5. Проверить герметичность соединений мыльным раствором или течеискателем.

Регенерация и обслуживание

Фильтроэлемент многократно регенерируется. Периодичность обслуживания зависит от качества газа:

• При низком содержании примесей: регенерация 1 раз в год (промывка фильтроэлемента в растворителе с последующей просушкой).
• При высоком содержании примесей: регенерация 1 раз в 6 месяцев или при достижении перепада давления на фильтре более 2% от входного.

Признак необходимости регенерации: увеличение перепада давления на фильтре, фиксируемое по манометрам на входе и выходе регулятора. Своевременная регенерация восстанавливает паспортные характеристики фильтра и продлевает срок его службы.

Стоимость и заказ

Цена встраиваемого фильтра зависит от типоразмера регулятора (ДУ-50, ДУ-100, ДУ-200). Для получения точного коммерческого предложения:

1. Позвоните по телефону 8 (800) 550-52-31.
2. Напишите на market@exform.ru с указанием модели регулятора (РДП-50/100/200).
3. Получите КП в течение 1 часа.

Доставка по всей России транспортными компаниями, возможен самовывоз со склада в Саратове.

Часто задаваемые вопросы (FAQ)

1. На каких объектах обязательна установка встраиваемого фильтра?

Фильтр рекомендуется для объектов с низким качеством очистки газа: наличие аэрозольных примесей (влага, масло), механических частиц (песок, окалина), а также при эксплуатации регуляторов в условиях отрицательных температур, где высок риск обмерзания.

2. Снижает ли фильтр пропускную способность регулятора?

Нет. Фильтр имеет низкое гидравлическое сопротивление. Перепад давления на чистом фильтроэлементе не превышает 0,5% от входного давления, что не влияет на паспортную пропускную способность регулятора РДП.

3. Как часто нужно менять фильтроэлемент?

Фильтроэлемент многократно регенерируется и не требует замены при штатной эксплуатации. Ресурс до первой замены — не менее 5 лет. Замена требуется только при механическом повреждении фильтроэлемента.

4. Подходит ли фильтр для регуляторов РДК?

Нет. Встраиваемый фильтр разработан специально для прямоточных регуляторов серии РДП. Для комбинированных регуляторов РДК используются другие технические решения.

5. Можно ли установить фильтр самостоятельно?

Да. Монтаж занимает не более 30 минут и выполняется силами эксплуатационной службы. Требуется стандартный набор гаечных ключей. Рекомендуется после установки проверить герметичность соединений.
