Газорегуляторный пункт ГСГО-50 выпускается с регулятором РДБК1-50-25* под маркой ГСГО-50/25 или с регулятором РДБК1-50 под маркой ГСГО-50. Максимальная пропускная способность до 5200 м3/ч, входное давление до 1.2 МПа. Настройка выходного давления на низкое, среднее или высокое
Пункты ГСГО-50 выпускаются на предприятии ЭКС-ФОРМА с регуляторами давления газа РДБК-50. Подходят для работы в системах газоснабжения с расходами газа до 5000 м3/ч. Настраиваются на низкое, среднее или высокое выходное давление. Пример записи обозначения ГСГО-50 в проекте:

ГСГО-50/25-00 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25



Давление на входе: от 0.05 до 1.2 МПа
Давление на выходе: 1-4 кПа
Расход газа: до 2000 м³/ч.

ГСГО-50/25-01 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25



Давление на входе: от 0.05 до 1.2 МПа
Давление на выходе: 4-16
Расход газа: до 2000 м³/ч.

ГСГО-50/25-02 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25



Давление на входе: от 0.1 до 1.2 МПа
Давление на выходе: 16-40
Расход газа: до 2000 м³/ч.

ГСГО-50/25-03 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25



Давление на входе: от 0.1 до 1.2 МПа
Давление на выходе: 40-60
Расход газа: до 2000 м³/ч.

ГСГО-50/25-04 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25



Давление на входе: от 0.3 до 1.2 МПа
Давление на выходе: 60-100
Расход газа: до 2000 м³/ч.

ГСГО-50/25-05 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25



Давление на входе: от 0.3 до 1.2 МПа
Давление на выходе: 100-250
Расход газа: до 2000 м³/ч.

ГСГО-50/25-06 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25



Давление на входе: от 0.6 до 1.2 МПа
Давление на выходе: 250-600
Расход газа: до 2000 м³/ч.

ГСГО-50/35-00 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35



Давление на входе: от 0.05 до 1.2 МПа
Давление на выходе: 1-4
Расход газа: до 5000 м³/ч.

ГСГО-50/35-01 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35



Давление на входе: от 0.05 до 1.2 МПа
Давление на выходе: 4-16
Расход газа: до 5000 м³/ч.

ГСГО-50/35-02 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35



Давление на входе: от 0.1 до 1.2 МПа
Давление на выходе: 16-40
Расход газа: до 5000 м³/ч.

ГСГО-50/35-03 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35



Давление на входе: от 0.1 до 1.2 МПа
Давление на выходе: 40-60
Расход газа: до 5000 м³/ч.

ГСГО-50/35-04 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35



Давление на входе: от 0.3 до 1.2 МПа
Давление на выходе: 60-100
Расход газа: до 5000 м³/ч.

ГСГО-50/35-05 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35



Давление на входе: от 0.3 до 1.2 МПа
Давление на выходе: 100-250
Расход газа: до 5000 м³/ч.

ГСГО-50/35-06 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35



Давление на входе:  от 0.6 до 1.2 МПа
Давление на выходе: 250-600
Расход газа: до 5000 м³/ч.


ГСГО-50 представляет собой металлический шкаф с дверками с замками, смонтированный на раме, внутри которого расположено оборудование для очистки и редуцирования газа.

В шкафу размещено технологическое оборудование. Для удобства обслуживания в шкафу имеются двери. Для обогрева ГСГО-50 в холодное время предназначены два обогревателя, газ к которым подводится по выведенному газопроводу с регулятором РДГБ-6.

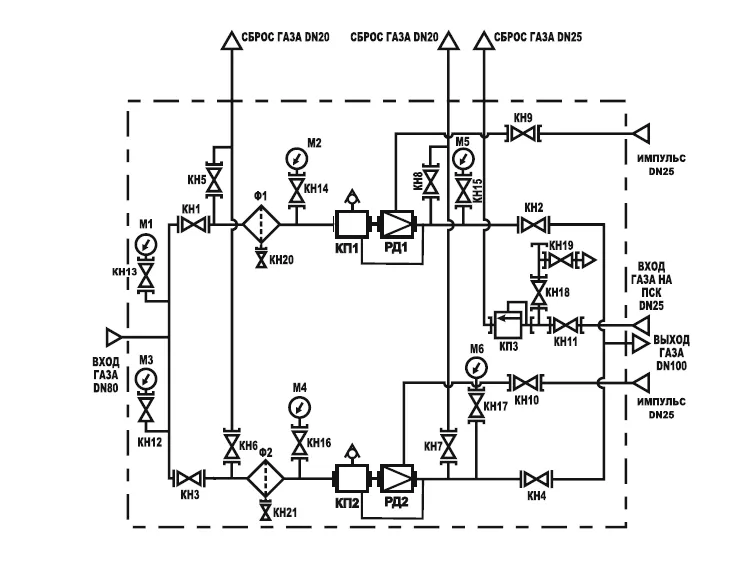

Технологическое оборудование ГСГО состоит из линии очистки расхода газа, линии редуцирования и системы обогрева.

Линия очистки газа содержит фильтр ФГ-50кран шаровой ДУ-80.  В случае модели с  учетом расхода газа, предусмотрен измерительный комплекс.

Для обеспечения бесперебойной подачи газа потребителю при ремонте предусмотрена линия со съемным байпасом и  краном шаровым фланцевым ДУ-50.

Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод с краном ГШК-25Ш и клапаном ПСК-25.

Линия редуцирования состоит из  предохранительного сбросного клапана, запорного клапана, регулятора давления газа и щаровых кранов марки ГШК.

Для замера давления газа на выходе установлен клапан трехходовой с манометром.

Каждая линия содержит кран ГШК на входе, клапан предохранительный запорный,  регулятор давления газа РДБК1-50 26, кран ГШК на выходе.

Краны с ДУ-25 служат для настройки отключающего устройства клапана предохранительного запорного ПКН или ПКВ.

Для сброса газа при выполнении ремонтных работ предусмотрены продувочные трубопроводы с кранами 40, 41.

Система обогрева  предназначена для стабильной работы ГСГО в период отопительного сезона и состоит  из двух обогревателей ГГУ, регулятора РДГБ-б  и крана ДУ-25.
