ГРПШ-3-1Н(В)
- Срок службы 35 лет
- Гарантия 3 года
- Сертификат ГАЗСЕРТ
- ТУ 4859-022-12213528-05
- ТУ 4859-012-12213528-04
Газорегуляторные пункты шкафные ГРПШ-3-1Н(В) с основной линией редуцирования и съемным байпасом с одним регулятором давления газа РДГ-50Н(В) предназначены для подачи газа потребителю под низким, средним или высоким давлением. Максимальный расход газа при эксплуатации установки - не более 4050 м³/ч. Возможно увеличение расхода до 7800 м³/ч за сет установки регулятора РДГ с седлом 42 мм.

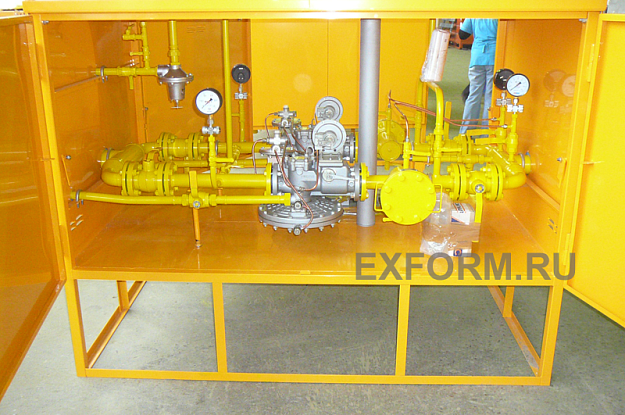

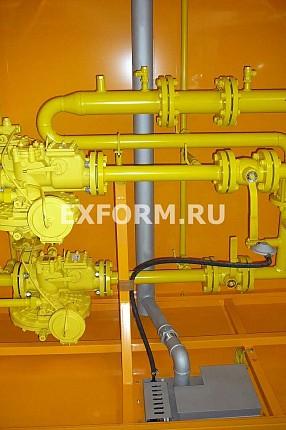

Газорегуляторный пункт шкафной представляет собой рамную сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование. .
ГРПШ-3-1Н и ГРПШ-3-1В предназначены для редуцирования высокого или среднего давления газа на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого по ГОСТ 5542-87. Газорегуляторный пункт шкафной представляет собой отапливаемую, рамную сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование.
Пункты имеют строповочные устройства (места строповки), рассчитанные на подъем и погрузку.

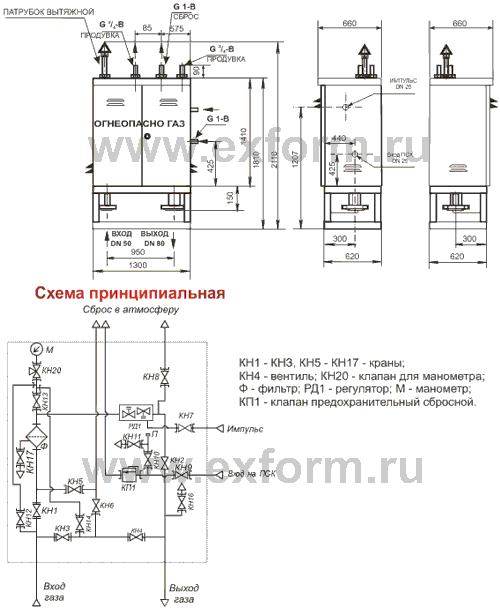

В состав пункта входят:
- фильтр газа ФГ
- основная линия редуцирования давления газа.
- съемный байпас.
Пункт работает следующим образом:
Газ по входному трубопроводу через входной кран ГШК-50Ф и фильтр ФГ-50 поступает к регулятору давления газа РДГ-50, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран ГШК-80Ф поступает к потребителю.
На входе и на выходе установлены манометры.
При повышении выходного давления выше допустимого заданного значения, открывается сбросной клапан ПСК-25, происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов, срабатывает предохранительно-запорный клапан ПЗК-50, перекрывая подачу газа на потребителя.

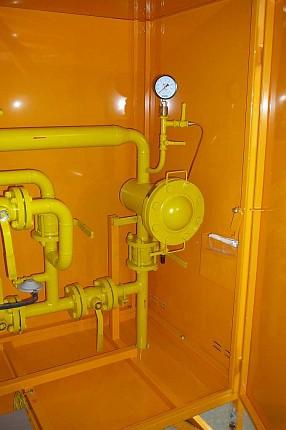

На фильтре установлен датчик перепада давления, показывающий уровень загрязненности фильтрующей кассеты.
На время проведения ремонта оборудования подача газа направляется на съемный байпас и контролируется по показаниям манометра.
Пункт полностью укомплектован продувочными газопроводами.
Газорегуляторный пункт шкафной представляет собой рамную сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование. .
ГРПШ-3-1Н и ГРПШ-3-1В предназначены для редуцирования высокого или среднего давления газа на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого по ГОСТ 5542-87. Газорегуляторный пункт шкафной представляет собой отапливаемую, рамную сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование.
Пункты имеют строповочные устройства (места строповки), рассчитанные на подъем и погрузку.
В состав пункта входят:
- фильтр газа ФГ
- основная линия редуцирования давления газа.
- съемный байпас.
Пункт работает следующим образом:
Газ по входному трубопроводу через входной кран ГШК-50Ф и фильтр ФГ-50 поступает к регулятору давления газа РДГ-50, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран ГШК-80Ф поступает к потребителю.
На входе и на выходе установлены манометры.
При повышении выходного давления выше допустимого заданного значения, открывается сбросной клапан ПСК-25, происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов, срабатывает предохранительно-запорный клапан ПЗК-50, перекрывая подачу газа на потребителя.
На фильтре установлен датчик перепада давления, показывающий уровень загрязненности фильтрующей кассеты.
На время проведения ремонта оборудования подача газа направляется на съемный байпас и контролируется по показаниям манометра.
Пункт полностью укомплектован продувочными газопроводами.
